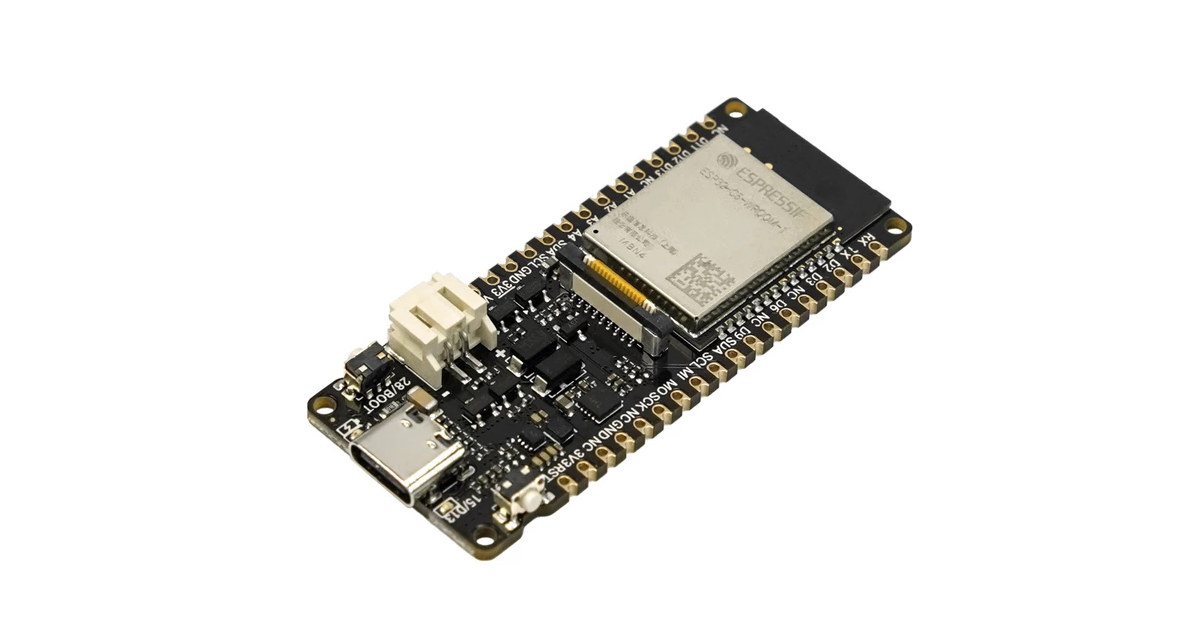

Плата для разработки IoT FireBeetle 2 ESP32-C5 оснащена интерфейсом дисплея GDI и поддержкой аккумуляторов LiPo

Плата ESP32-C5 оснащена 4 МБ флеш-памяти, портом USB-C, разъемом для аккумулятора LiPo и двумя заголовками GPIO для расширения, а также разъемом дисплея GDI, предназначенным для подключения сенсорного дисплея по SPI/I2C. Новая плата на RISC-V имеет примерно те же характеристики и форм-фактор, что и FireBeetle 2 ESP32-S3 . Она добавляет WiFi 5 ГГц и радио 802.15.4 для Zigbee, Thread и Matter, но лишается разъема камеры и поставляется с меньшим объемом памяти и хранилища.

Характеристики FireBeetle 2 ESP32-C5:

• Беспроводной модуль – ESP32-C5-WROOM-1-N4
  • Система на кристалле – Espressif Systems ESP32-C5
    • Процессор
      • Одноядерный 32-битный процессор RISC-V с частотой до 240 МГц
      • Энергоэффективное ядро RISC-V с частотой 40 МГц, выступающее основным процессором для энергочувствительных приложений
    • Память – 384 КБ SRAM на кристалле
    • Хранилище – 320 КБ ПЗУ, поддержка внешней флеш-памяти
    • Подключение
      • Двухдиапазонный (2,4/5 ГГц) 802.11ax WiFi 6, обратная совместимость с 802.11b/g/n WiFi 4
      • Режимы WiFi: режим станции, режим SoftAP, режим SoftAP + станции и промисскуальный режим
      • Bluetooth 5.0 Low Energy (LE) с поддержкой Mesh, скорость передачи данных до 2 Мбит/с
      • Радио 802.15.4 для Zigbee 3.0, Thread 1.3 и Matter со скоростью до 250 Кбит/с
  • Хранилище – 4 МБ SPI флеш-памяти
  • Антенна на печатной плате
• Интерфейс дисплея – 18-контактный разъем GDI FPC с SPI, I2C, подсветкой…
• USB – 1 порт USB-C
• Расширение – заголовки GPIO на 14 и 18 контактов
  • До 18 цифровых вводов/выводов
  • 1 SPI, 3 UART (1 LPUART), 2 I2C (1 LP I2C)
  • I2S
  • Контроллер ШИМ для светодиодов
  • Вывод инфракрасного приемопередатчика
  • 12-битный SAR АЦП с 7 каналами
  • Контроллер ПДП с 3 приемными и 3 передающими каналами
  • Сигналы питания 5 В, 3,3 В и GND
• Разное
  • Кнопки сброса и загрузки/пользователя (GP28)
  • Пользовательский светодиод, светодиод зарядки
• Питание
  • 5 В через порт USB-C
  • 4,5–6 В через вывод VIN для солнечной панели
  • 2-контактный разъем для аккумулятора Li-Ion 3,7–4,2 В с определением уровня заряда; ток зарядки до 0,5 А
  • Потребление в режиме сна – 21 мкА (при питании от аккумулятора)
• Габариты – 60 x 25,4 мм

Компания предоставляет инструкции по началу работы с Arduino IDE (в основном аналогично добавлению модуля ESP32C5 Dev), а также ссылки на общие руководства для фреймворка ESP-IDF, MicroPython и PlatformIO в вики , где также можно найти PDF-схемы, datasheets и дополнительную аппаратную документацию.

В частности, отмечается, что интерфейс GDI поддерживает шесть различных дисплеев от компании:

• 1,54-дюймовый IPS TFT-дисплей с широким углом обзора 240×240
• 1,8-дюймовый IPS TFT LCD-дисплей 128×160
• 2,0-дюймовый IPS TFT-дисплей с широким углом обзора 320×240
• 2,8-дюймовый IPS TFT-дисплей с резистивным сенсорным экраном 320×240
• 3,5-дюймовый IPS TFT-дисплей с емкостным сенсорным экраном 480×320
• 1,51-дюймовый прозрачный OLED-экран

Компания также подчеркивает поддержку Home Assistant через MQTT с подробными инструкциями по интеграции сенсора температуры и влажности DHT11 в отдельном посте блога (т.е. не в вики…).

DFRobot продает плату Firebeetle 2 ESP32-C5 для IoT за $6,90 плюс доставка , или можно выбрать комплект с платой ввода-вывода за $8,90 на той же странице для более простого подключения сенсоров. Для опционального дисплея потребуется просмотреть магазин DFRobot и убедиться, что выбранный дисплей поддерживает интерфейс GDI.
