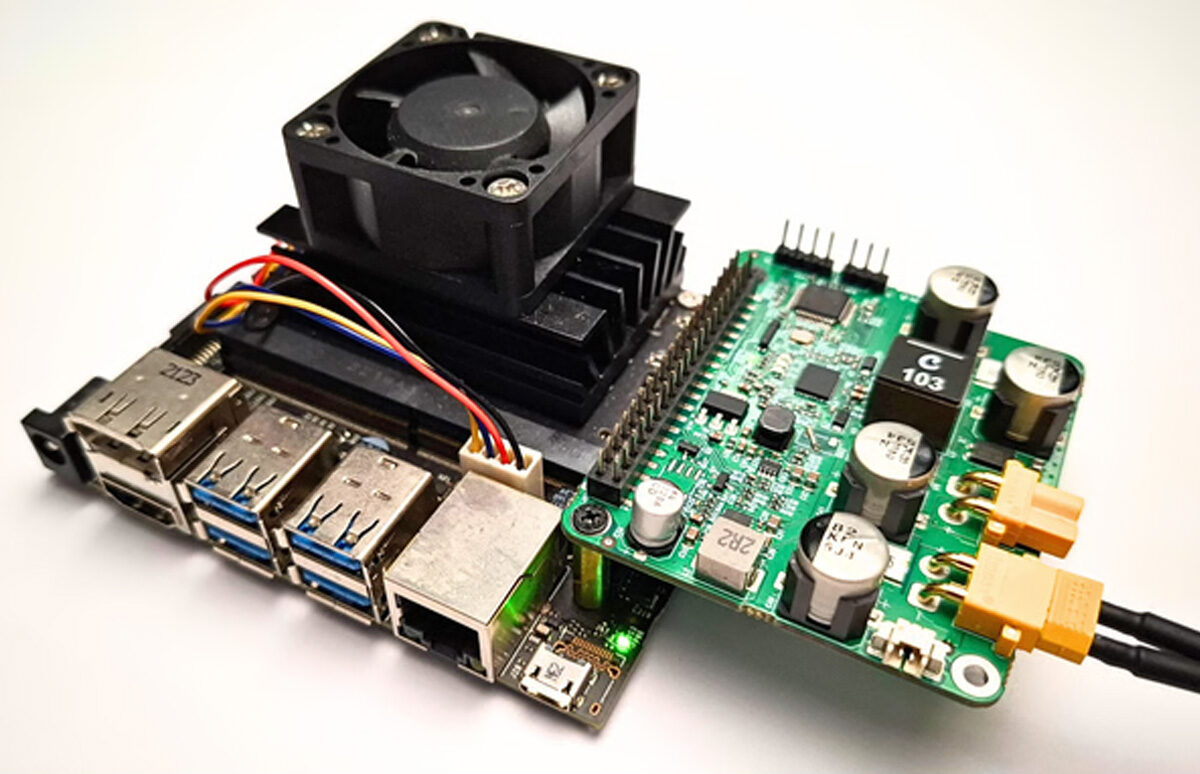

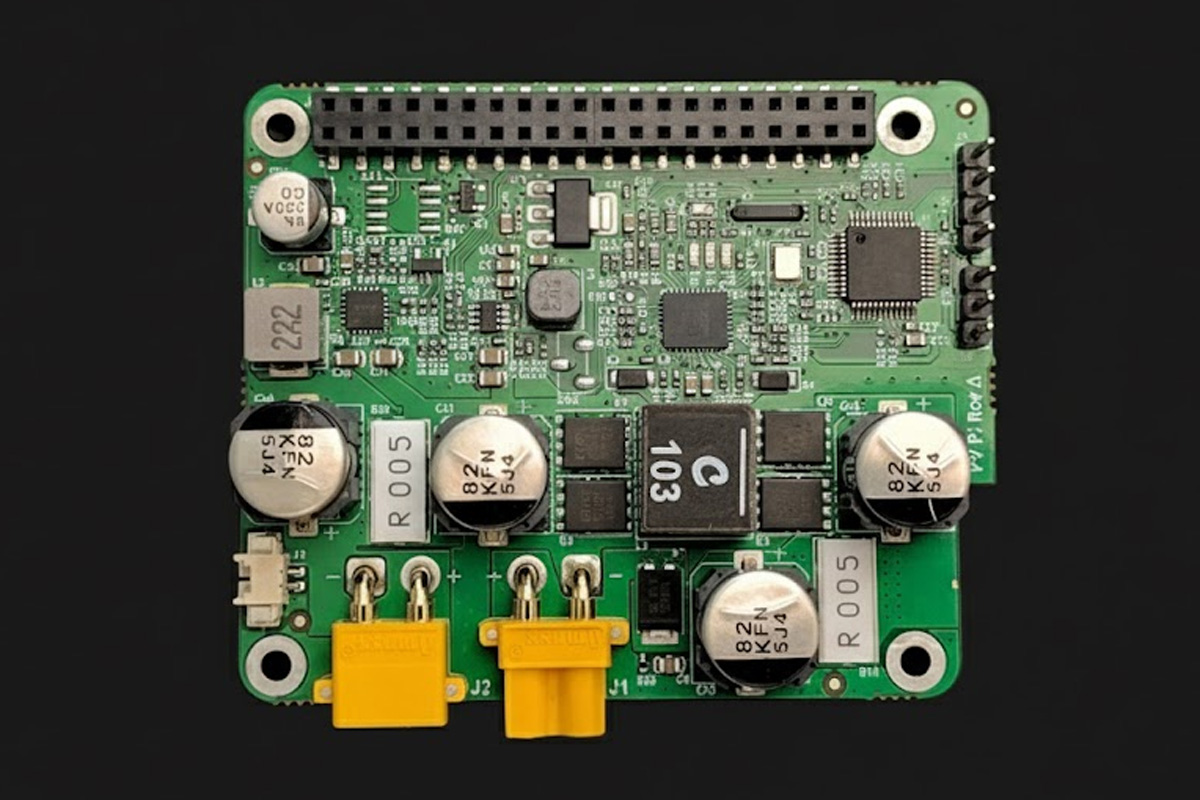

Разработанная Люком Дитрией и его командой в AutoEcology, PV PI представляет собой plug-and-play MPPT солнечную зарядную плату HAT, предназначенную для Raspberry Pi и других одноплатных компьютеров, таких как Orange Pi , Banana Pi и NVIDIA Jetson .
Созданная для уличных и удаленных проектов и построенная на основе контроллера заряда TI BQ25756 и микроконтроллера STM32F103, она поддерживает управление LiFePO4, истинную MPPT зарядку, мониторинг питания и автоматизацию через интерфейс RS-232 UART. Она также обеспечивает выход 5В через высокотоковый понижающе-повышающий преобразователь, поддерживает циклирование питания на основе watchdog, планирование пробуждения по RTC и автоматический перезапуск при безопасных уровнях напряжения. С разъемами XT30, штабелируемыми заголовками и резервным RTC, плата PV PI HAT идеально подходит для солнечных IoT-устройств, таких как мониторы дикой природы на основе ИИ, экологический мониторинг и приложения для удаленной регистрации данных.

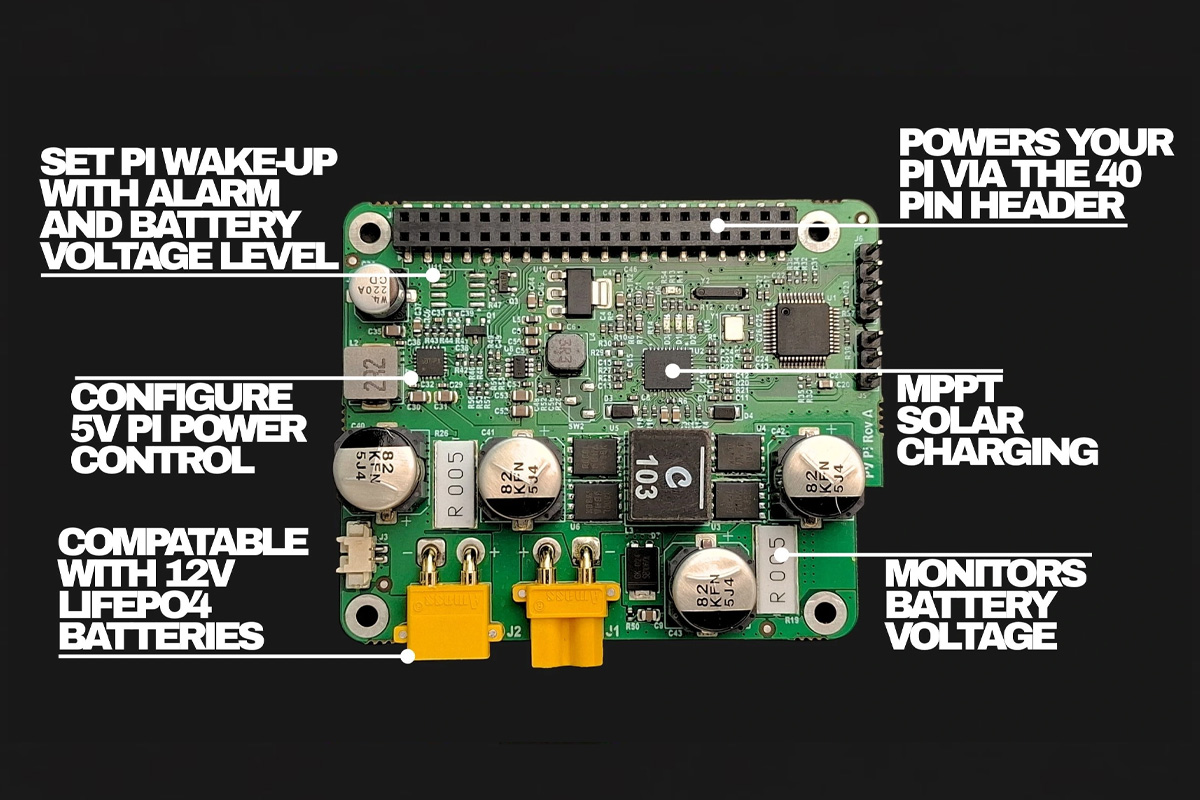

Спецификации PV PI HAT
- Совместимость – Raspberry Pi, Orange Pi, Banana Pi, NVIDIA Jetson и т.д.
- Основной MCU – Микроконтроллер STmicro STM32F103 Arm Cortex-M3 @ 72 МГц
- Контроллер заряда – BQ25756 с управлением по I2C, двунаправленный понижающе-повышающий контроллер заряда для 1-14 элементов
- Коммуникация – Последовательные интерфейсы, также используемые для мониторинга напряжения и тока в реальном времени
- Прочее
- Настраиваемое отключение питания в периоды простоя
- Автоматический перезапуск при безопасных уровнях напряжения
- Оптимизированное использование энергии для непрерывной работы SBC 24 часа
- RTC с резервной батареей
- Питание
- Входное напряжение (Солнечная панель) – 8В–55В постоянного тока через разъем XT30
- Тип зарядки – Истинный MPPT (отслеживание точки максимальной мощности) с автоматическим определением MPP панели
- Ток зарядки – До 10А (возможность быстрой зарядки)
- Совместимость с батареями – 12В LiFePO₄ (поддерживаются высокоемкостные блоки) вход через разъем XT30
- Выходная мощность – Независимое стабилизированное питание 5В / 8А для Raspberry Pi и аксессуаров
- Габариты – Форм-фактор Raspberry Pi HAT
Плата PV Pi HAT использует простой интерфейс UART и работает с любыми SBC с использованием стандартного Python и библиотеки PySerial, без необходимости пользовательских драйверов. Она позволяет мониторить напряжение батареи и ток зарядки, управлять состояниями питания и настраивать функции пробуждения непосредственно с устройства. Полная документация и примеры скриптов будут предоставлены до поставки в марте 2026 года, но конкретная дата не гарантируется.
Ранее были описаны аналогичные солнечные источники питания для Raspberry Pi, такие как Waveshare Solar Power Manager Module (D) , makerPower Solar power supply/charger и PiJuice Battery HAT Module . Но ни один из них не похож на эту плату, которая сочетает истинную MPPT зарядку на 10А, высокотоковый выход 5В/8А и функции интеллектуального управления питанием, разработанные специально для длительной работы вне сети.
Набор для солнечной зарядки MPPT для Raspberry Pi теперь доступен через кампанию на Kickstarter . Поставка запланирована на март 2026 года, и цена начинается от 99 австралийских долларов (≈65 долларов США) за одну единицу и 267 австралийских долларов (≈174 долларов США) за набор из трех со скидкой 10%. Более крупные наборы включают 420 австралийских долларов (≈274 долларов США) за пять единиц и 790 австралийских долларов (≈515 долларов США) за десять, со скидкой до 20%. Каждый набор включает стойки, штабелируемый 40-контактный заголовок и хвостовики XT30 для быстрой установки. Команда уже проверила прототип и завершила дизайн, добавив платы расширения 5В и UART, а также поддержку резервного RTC. Недавнее обновление подтверждает, что сторонники из США будут платить гораздо более низкие импортные пошлины, около 10% вместо ранее оцененных 80%, потому что команда перенесла производство в место за пределами Китая.
