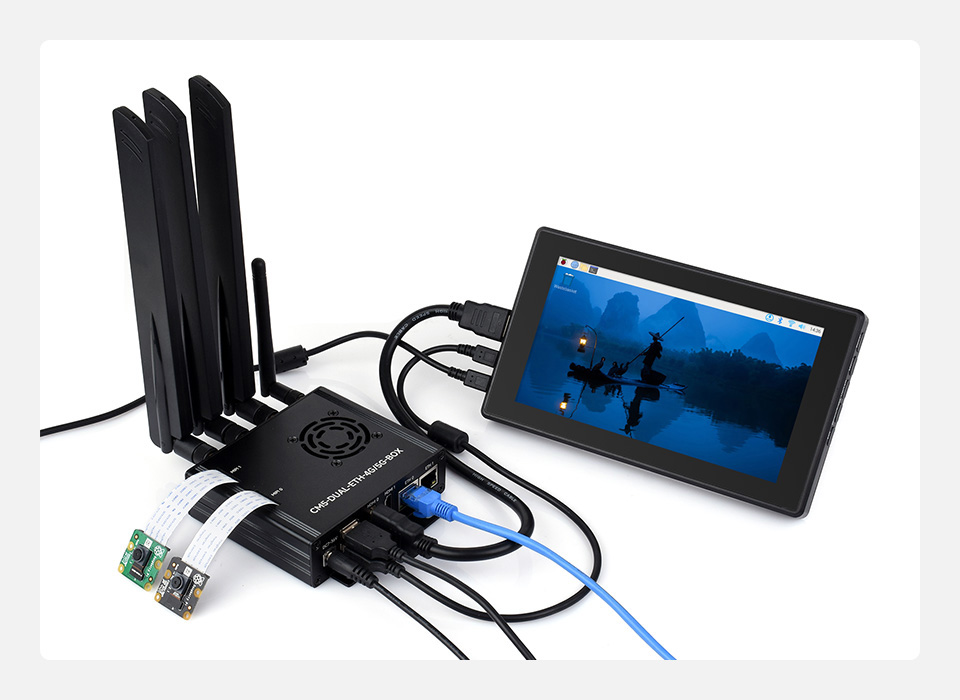

Waveshare CM5-DUAL-ETH-4G/5G-BASE представляет собой промышленную базовую плату для Raspberry Pi CM5. Она оснащена двойным Ethernet (GbE + 2.5GbE), опциями 4G/5G и включает опциональный металлический корпус, активный вентилятор охлаждения и блок питания, что является улучшением по сравнению с предыдущей CM5-DUAL-ETH-BASE базовой платой.
Плата также предлагает два выхода HDMI с поддержкой дисплеев 4K, два коннектора MIPI DSI/CSI для дисплеев и/или камер, два порта USB 3.2, 40-контактный заголовок GPIO, слоты M.2 для NVMe SSD и модулей 4G/5G, а также поддержку PoE через дополнительный модуль. Плата поддерживает вход постоянного тока 7В–36В, заголовок PWM вентилятора и резервное питание RTC, с точными вырезами и помеченными коннекторами для легкой интеграции. Её основные преимущества по сравнению с CM5-DUAL-ETH-BASE — более компактный размер и аккуратно расположенные порты на задних панелях, а также добавление опциональной поддержки сотовой связи 4G LTE или 5G.

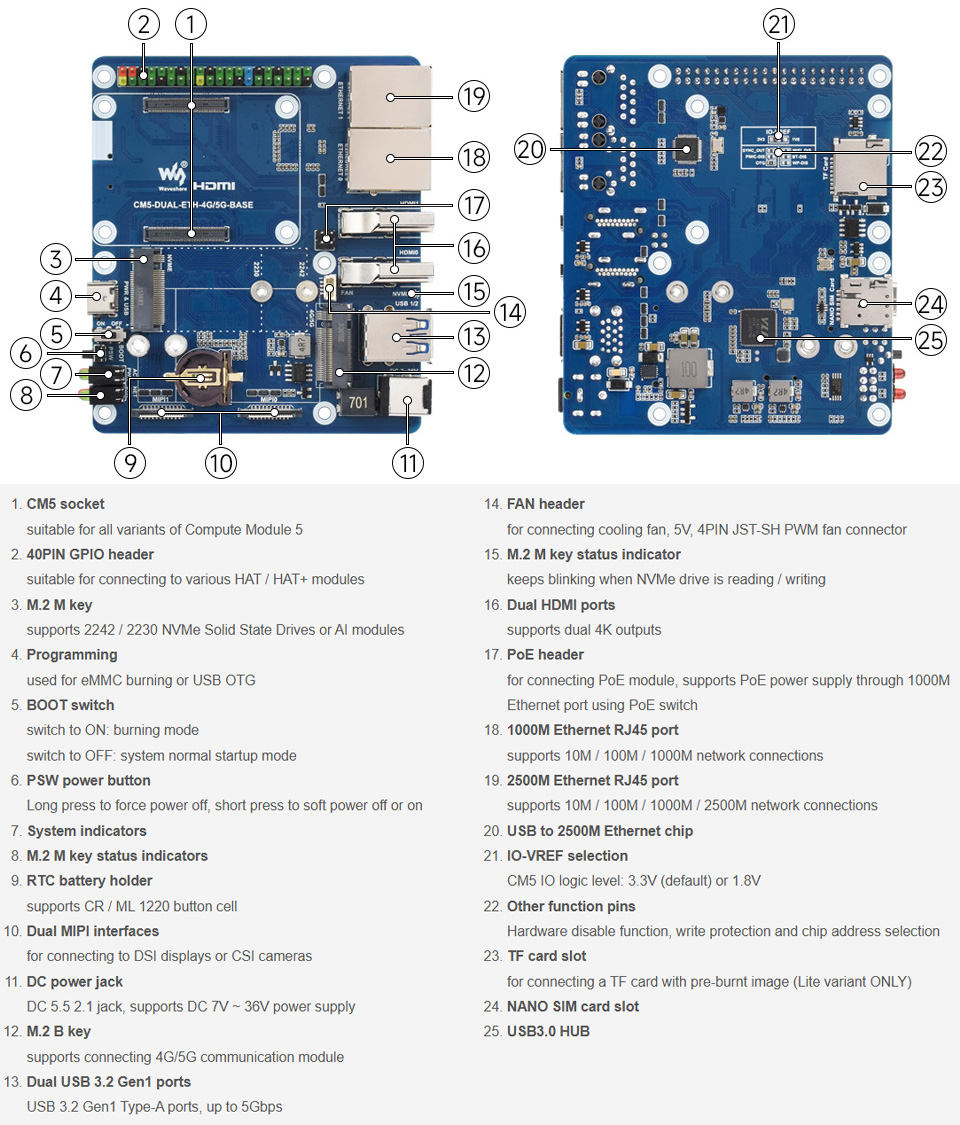

Спецификации CM5-DUAL-ETH-4G/5G-BASE:
- Совместимость – Raspberry Pi Compute Module 5 (CM5)
- Хранилище
- Опциональный NVMe SSD через слот M.2 M-Key (см. раздел Расширение)
- Слот для карты MicroSD только для Raspberry Pi CM5 Lite
- Дисплей
- 2 порта HDMI до 4K
- 2 интерфейса MIPI DSI, мультиплексированные с MIPI CSI
- Камера – До 2 интерфейсов MIPI CSI, мультиплексированные с MIPI DSI
- Аудио – Через HDMI, без выделенного аудиоразъема
- USB
- 2 порта USB 3.2 Gen1 Type-A, до 5Gbps
- Порт USB 2.0 Type-C для питания и данных (например, для прошивки eMMC)
- Сети
- Порт Gigabit Ethernet RJ45 (10/100/1000 Mbps) с заголовком PoE (соответствует 802.3af, 5V/2.5A)
- Порт 2.5Gbps Ethernet RJ45 (10/100/1000/2500 Mbps)
- Опциональный WiFi 5 и Bluetooth 5.0 на Raspberry Pi CM5
- Опциональная сотовая связь 4G LTE/5G через сокет M.2 B-Key (для модулей SIM7600G, SIM8200EA-M2 или SIM8262E-M2) и слот для Nano SIM карты
- Расширение
- Слот M.2 M-Key (PCIe Gen 2/3 x1) для NVMe SSD или модулей AI-ускорителей
- Слот M.2 B-Key для модулей связи 4G/5G
- 40-контактный заголовок GPIO с I2C, UART и др.
- Прочее
- Ползунковый переключатель BOOT
- ON: режим прошивки
- OFF: режим нормальной загрузки системы
- Кнопка питания (долгое нажатие для принудительного выключения, короткое для программного выключения или включения)
- 4 светодиода для индикации состояния системы и M.2
- Держатель батареи RTC (поддерживает батарею CR/ML1220)
- 4-контактный заголовок JST-SH для PWM вентилятора
- Встроенные EEPROM и чип шифрования
- Резистор на обратной стороне
- Выбирает уровни логики CM5 IO 3.3В (по умолчанию) или 1.8В
- Функция аппаратного отключения, защита от записи и выбор адреса чипа
- Ползунковый переключатель BOOT
- Питание
- Вход DC Jack 7В–36В (5.5×2.1мм)
- Вход USB Type-C 5В/5А
- Питание PoE через порт Gigabit Ethernet (опциональный модуль)
- Габариты
- Базовая плата – 99.6 × 87.0 мм
- С – 104.8 × 90.0 × 29.7 мм
- Крепление – настенное и опциональная поддержка реечного крепления (версия BOX-A)
Плата работает с Raspberry Pi OS, и большинство ее аппаратных функций, таких как PCIe M.2, управление вентилятором, интерфейсы DSI/CSI и RTC, настраиваются через файл config.txt. Компания также предоставляет инструкции по настройке hwclock для RTC, minicom для настройки 4G/5G, rpicam-hello для тестирования камеры, а также инструкции по загрузке с NVMe. Порт 2.5GbE работает без дополнительных драйверов, и другие технические детали можно найти на wiki .

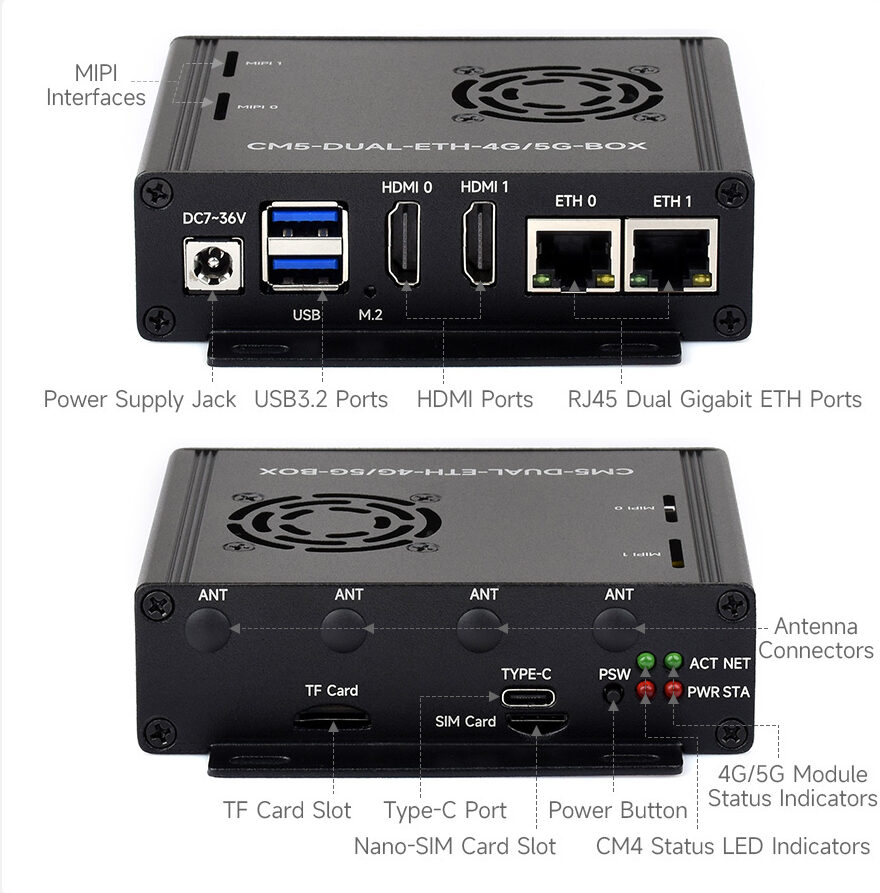

Ранее Waveshare представила CM5-DUAL-ETH-BASE (как указано выше). По сравнению с ней, новый модуль добавляет сотовую связь 4G/5G через слот M.2 B Key, сохраняя при этом конфигурацию с двумя портами Ethernet (1GbE + 2.5GbE), двойные выходы HDMI 4K, двойные интерфейсы MIPI и поддержку хранилища NVMe. Он также поддерживает более широкий вход DC 7В–36В и включает опции для металлического корпуса, активного охлаждения и блока питания.
CM5-DUAL-ETH-4G/5G-BASE доступен на AliExpress за $59.88 , тогда как CM5-DUAL-ETH-4G/5G-BOX-A продается за $69.99 на той же странице. Версию BASE также можно найти на Amazon за $69.99 , но версии BOX-A там нет. Обратите внимание, что корпусная модель для CM4 с питанием от USB вместо широкого входа DC 7В-36В можно найти вместо этого, но неясно, совместима ли она также с CM5. В качестве альтернативы, вы найдете обе модели BASE и BOX-A на магазине Waveshare за $55.99 и $69.99 соответственно.
