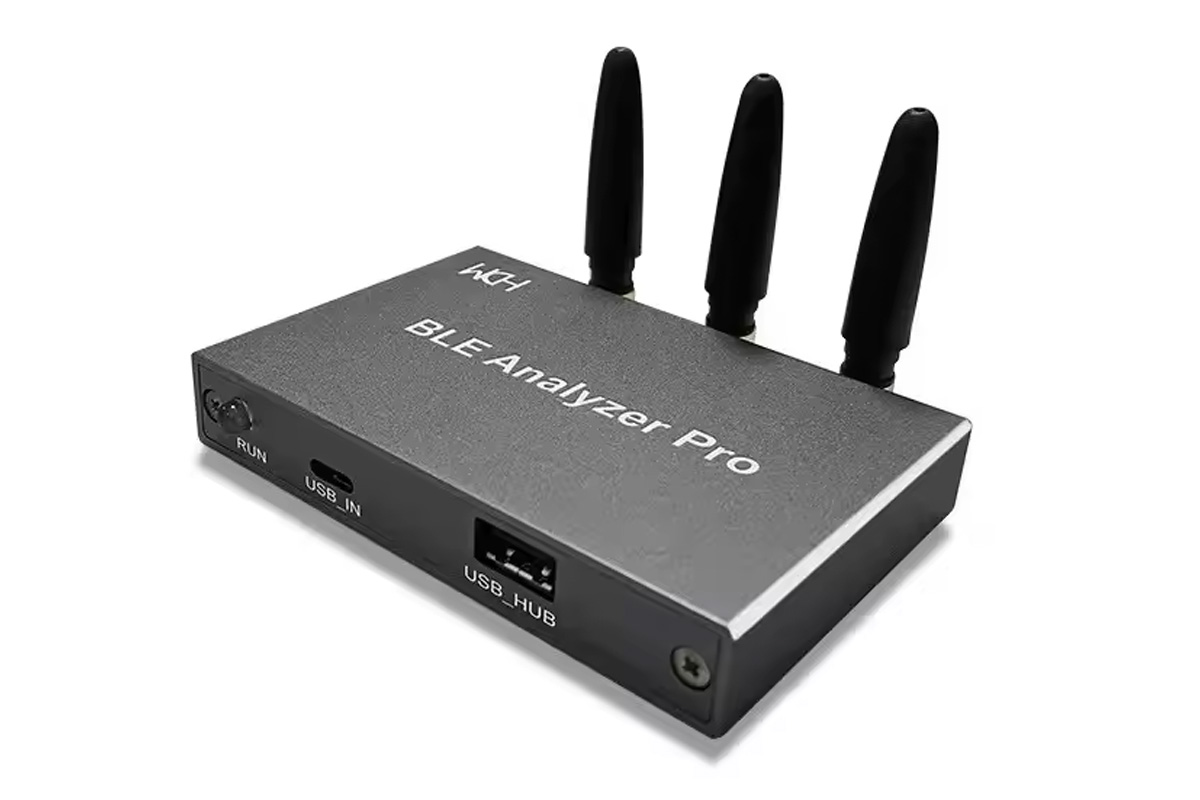

WCH BLE Analyzer Pro – это USB-анализатор трафика и инструмент отладки Bluetooth Low Energy (BLE), предназначенный для захвата, декодирования и анализа пакетов связи BLE в реальном времени.
Анализатор поддерживает регулируемые интервалы опроса, отслеживание широковещательных и connection пакетов, фильтрацию адресов и детальный анализ пакетов со статистикой и графическим представлением. Он может мониторить широковещательные и connection данные BLE в реальном времени и включает такие функции, как выбор режима PHY и управление whitening. Эти функции позволяют осуществлять мониторинг связи BLE на низком уровне, помогают выявлять проблемы передачи и проверять поведение протокола. Области применения включают использование в НИОКР, тестировании и отладке продуктов с поддержкой Bluetooth, таких как IoT-устройства, носимые устройства и сенсоры.
Характеристики WCH BLE Analyzer Pro:
- Основной контроллер – Уточняется, потенциально CH579 Arm Cortex-M0+ микроконтроллер с Bluetooth LE, 250 КБ флеш-памяти, 2 КБ флеш-памяти данных, 32 КБ SRAM
- Поддерживаемый протокол – Bluetooth Low Energy (BLE) 4.0/4.2/5.0
- Диапазон захвата – Рекламные и connection пакеты BLE
- Частотный диапазон – 2.402 – 2.480 ГГц
- Режимы PHY – 1 Мбит/с, 2 Мбит/с (совместимо с BLE 5.x)
- Поддержка whitening – Опциональное включение/отключение whitening
- Калибровка – Регулируемое значение калибровки частоты
- Частота прослушивания – Выбираемая частота канала
- Фильтр Access Address – Настраиваемый
- Фильтрация пакетов – По адресу, каналу или соединению
- Функции отображения
- Декодирование пакетов в реальном времени
- Просмотр широковещательной и connection информации
- Детальный разбор пакетов
- Окно сводной статистики
- USB
- Порт USB Type-C для подключения к USB-хосту
- Порт USB Type-A работает как USB-хаб
- Прочее – Кнопка Run/Stop
- Рабочее напряжение – 5 В (через USB)
- Габариты – 91.00 мм x 64 мм x 15 мм (включая антенну)
- Рабочая температура – от 0°C до +70°C (типично)

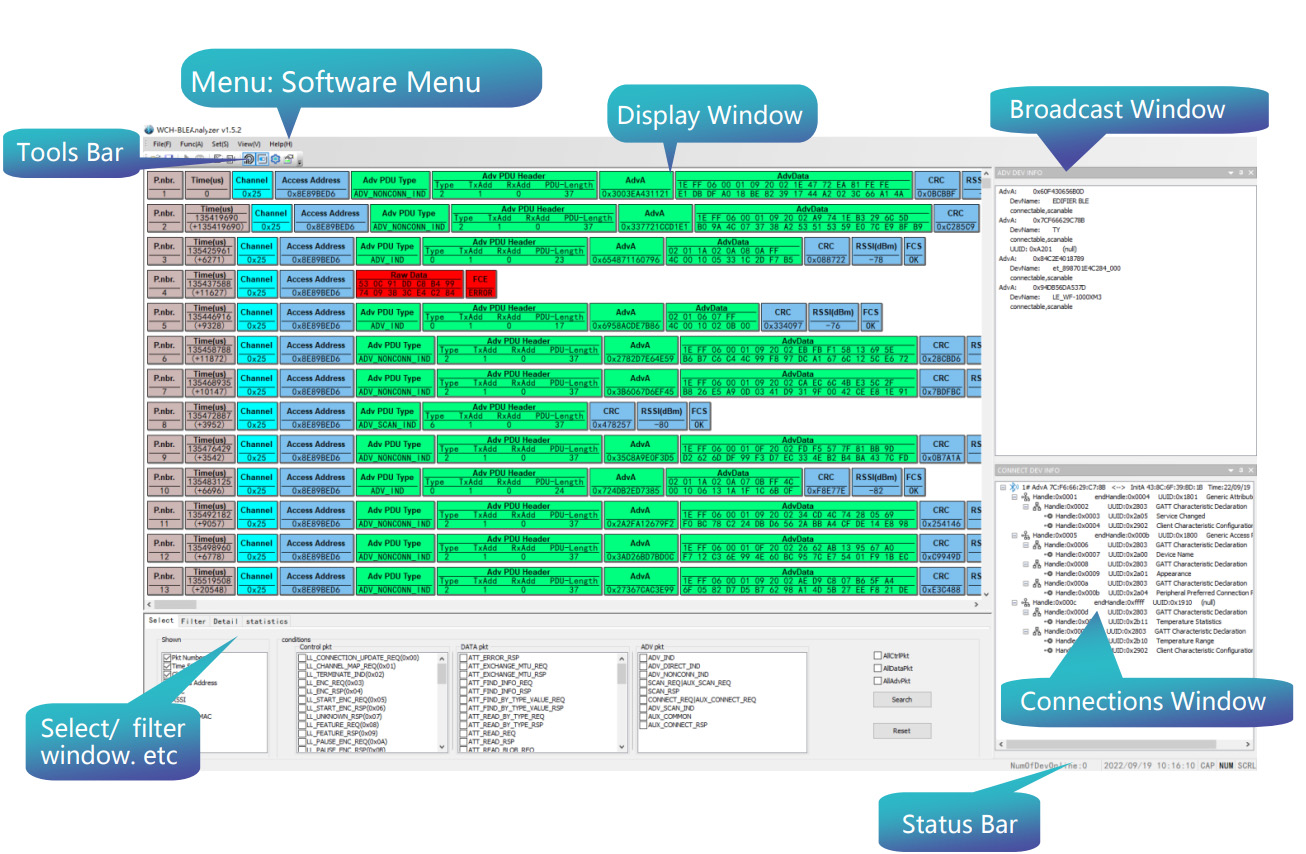

Устройство работает под управлением Windows 7–11. Оно подключается через USB и захватывает рекламные и connection пакеты BLE в реальном времени. Программное обеспечение поддерживает режимы PHY 1 Мбит/с и 2 Мбит/с и позволяет пользователям устанавливать такие параметры, как Access Address, whitening, интервал опроса и частоту прослушивания. Включены опции фильтрации пакетов, просмотра детальных данных пакетов и сохранения или экспорта захваченных результатов. Для наилучшей производительности рекомендуется компьютер с процессором Intel Core i5 и оперативной памятью 4 ГБ или выше.
Ранее мы писали о различных типах анализаторов протоколов и инструментов отладки, таких как EZ32 ESP32JTAG , ESP32-C3-powered Spark Analyzer , и LibreVNA USB vector network analyzer (VNA) , но анализатор протокола Bluetooth встречается не так часто. Последний, о котором мы рассказывали, был Ellisys Bluetooth Vanguard еще в 2019 году .
WCH BLE Analyzer Pro доступен на AliExpress за $20.08 , но мы впервые обнаружили его в магазине Olimex за €35.95 (около $41) . Дополнительную информацию о продукте можно найти на странице загрузки программного обеспечения , ZIP-файл которой также включает руководство пользователя на английском и упрощенном китайском языках.
