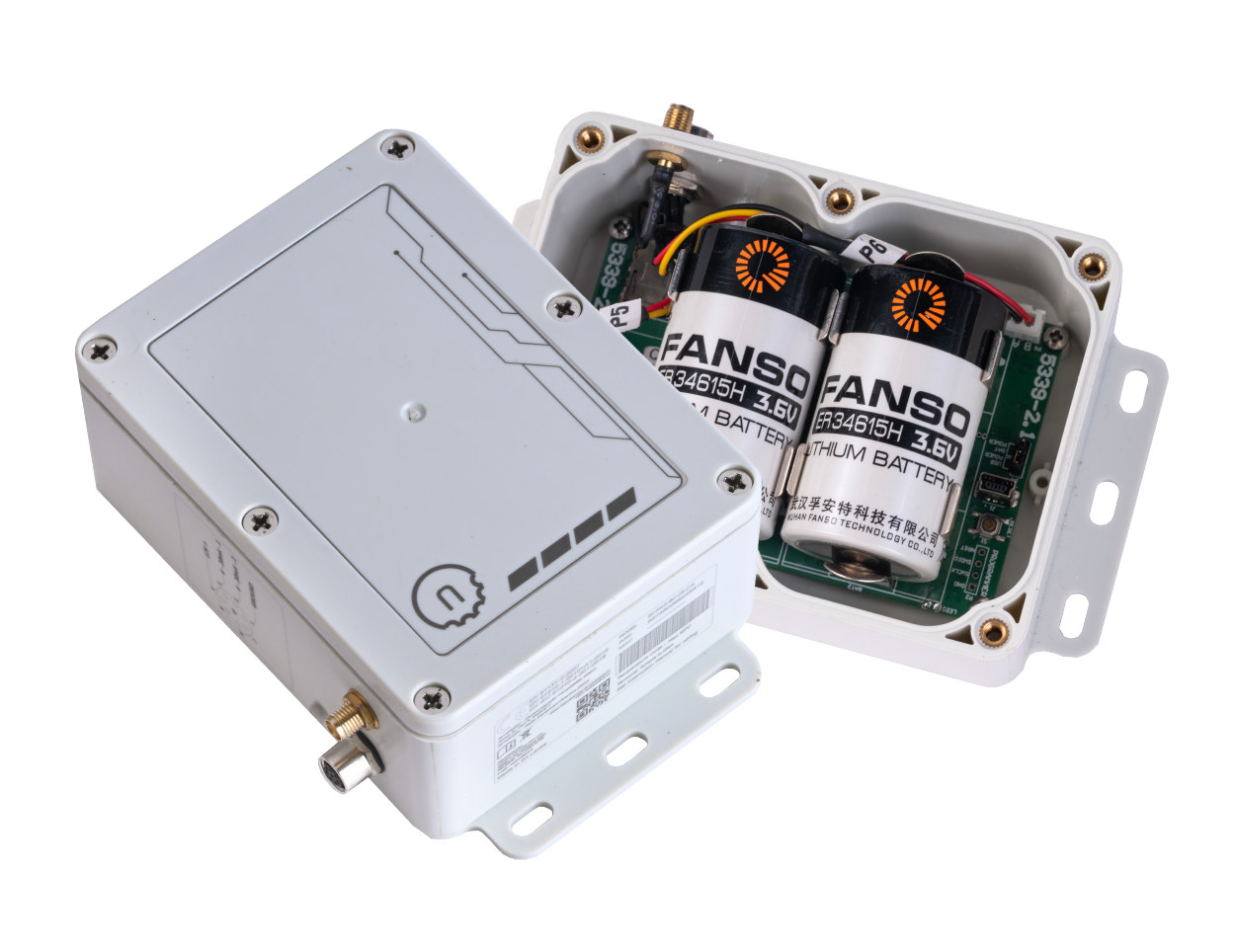

NORVI EC-M12-BC-C6-C-A (или сокращенно EC-M12) – это питаемый от батареи сотовый IoT промышленный регистратор данных, предлагающий подключение NB-IoT и LTE-M, резервный режим 2G, два входа для сенсоров 4-20 мА, интерфейс RS485 и две неперезаряжаемые литиевые батареи 3,6 В/19 000 мА·ч для работы до 5-7 лет.
Регистратор данных с рейтингом IP67 построен на основе энергоэффективного микроконтроллера STM32L072 Arm Cortex-M0+, оснащен сотовым IoT модемом SIM7070, слотом для карты microSD для хранения данных и одним 8-контактным разъемом M8, передающим аналоговые входные и RS485 сигналы.
Характеристики NORVI EC-M12-BC-C6-C-A:
- Микроконтроллер – STMicro STM32L072 Arm Cortex-M0+ MCU с тактовой частотой до 32 МГц, 20 КБ RAM, 192 КБ flash с ECC и 6 КБ data EEPROM с ECC
- Хранилище – Слот для карты MicroSD до 128 ГБ
- Беспроводная связь
- Многодиапазонный 2G, Cat-M1, Cat-NB1 (NB-IoT) через модуль SIMCom SIM7070
- Опциональная поддержка LoRaWAN
- Антенный разъем RP-SMA male
- Интерфейс сенсоров через 8-контактный разъем M8 female
- 2x аналоговых входа (4-20 мА)
- Выход 12 В для питания сенсоров
- Интерфейс RS485 через трансивер SN65HVD72 (опционально?)
- Отладка и программирование – Mini USB порт для отладки, порт программиста
- Разное
- Часы реального времени DS3231 с резервной батареей CR2032
- Кнопка сброса
- Сетевой светодиод
- Варианты крепления на стену и столб
- Питание
- 5 В через USB порт отладки
- 2x неперезаряжаемые литиевые батареи Thionyl Chloride ER34615H 3,6 В, 19 000 мА·ч
- Перемычка изоляции батареи
- Габариты – 146 x 89,99 x 50 мм
- Диапазон температур – от -40°C до +85°C
- Степень защиты – IP67
- Сертификации
- EN 61131-2:2007
- EN 61010-1:2010+A1:2019
- EN IEC 61010-2-201:2018
- 2014/30/EU – Электромагнитная совместимость (EMC) Приложение III, Часть B, Модуль C
Руководство пользователя объясняет, как программировать устройство с помощью Arduino IDE и указывает на несколько примеров кода на GitHub , включая скетч «test», который тестирует большинство функций (но не сотовую связь), и другой, который читает данные с аналогового сенсора и отправляет их в Datacake по сотовому соединению. NORVI EC-M12 предназначен для приложений удаленного мониторинга, таких как регистрация данных уровня воды, запись показаний сенсоров давления, сбор данных с расходомеров и промышленные системы SCADA.
Ранее уже освещались несколько сотовых регистраторов данных , но ближайшим конкурентом является устройство с рейтингом IP68 Inventia MT-718 PS с модемом SIMcom A7672E или SIM7070G, 8 ГБ/16 ГБ flash для хранения данных, RS485, более широким диапазоном входов и выходов и поддержкой входного напряжения 3-8 В постоянного тока или питания от батареи. Модель Inventia более продвинутая, но устройство NORVI более компактное и должно быть более экономически эффективным.
Более конкретно, промышленный регистратор данных NB-IoT/LTE-M EC-M12-BC-C6-C-A продается за 94 доллара в магазине NORVI . Дополнительная информация также доступна на странице продукта .
