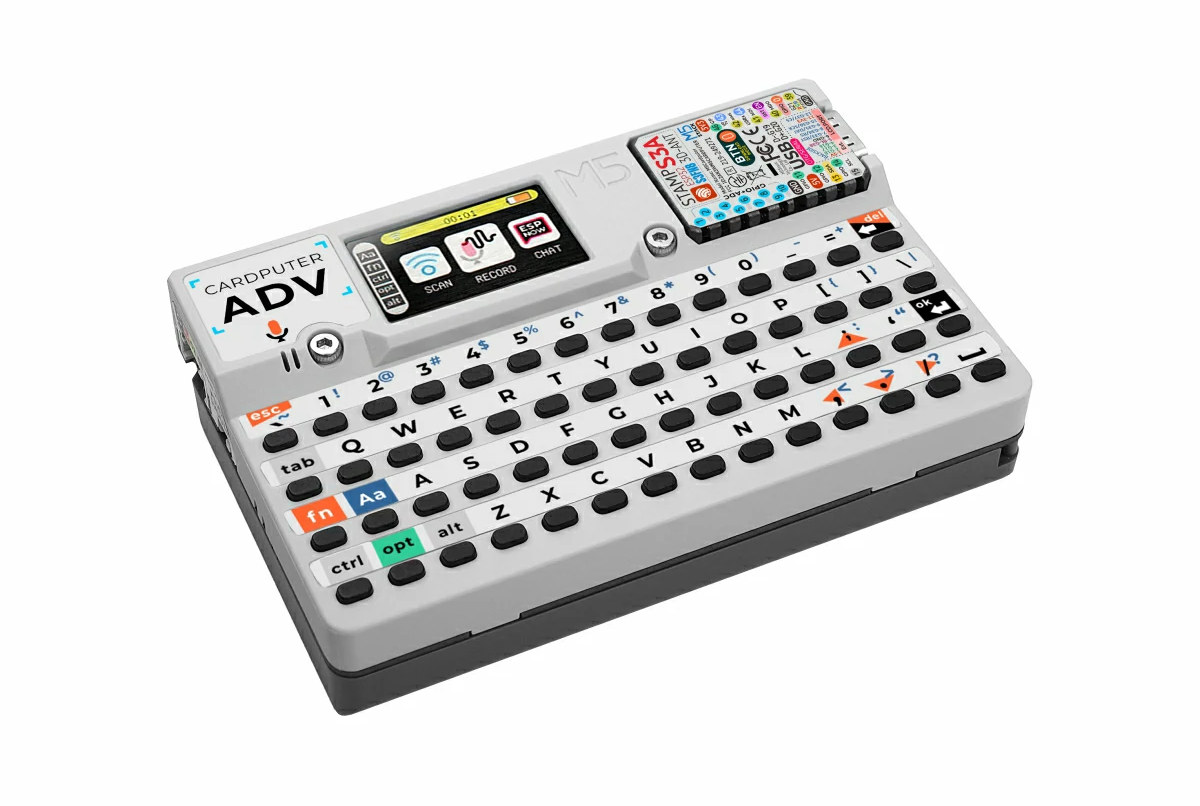

В 2023 году, M5Stack представила Cardputer , миниатюрный портативный компьютер на основе модуля ESP32-S3, оснащенный дисплеем и клавиатурой. Cardputer-Adv является обновлением на основе базового модуля Stamp-S3A, с тем же 1.14-дюймовым ЖК-дисплеем и 56-клавишной клавиатурой, но с рядом улучшений.
К ним относятся улучшенное аудио с аудиокодеком ES8311, MEMS-микрофоном с высоким SNR, усилителем NS4150B, динамиком 1 Вт и разъемом для наушников 3.5 мм, улучшенная конструкция антенны, батарея большей емкости 1,750 мАч и встроенный 6-осевой IMU BMI270.
Характеристики M5Stack Cardputer-Adv: (жирным шрифтом выделены улучшения/изменения по сравнению с оригинальным Cardputer)
- Беспроводной модуль MCU – M5Stack M5Stamp S3A с
- SoC – Espressif Systems ESP32-S3FN8
- CPU
- Двухъядерный 32-битный микроконтроллер Xtensa LX7 с векторными инструкциями AI до 240 МГц
- Сопроцессор RISC-V ULP
- Память – 512 КБ SRAM
- Хранилище – 8 МБ flash
- Беспроводные интерфейсы – 2.4 ГГц WiFi 4 (802.11b/g/n), Bluetooth 5.0 BLE + Mesh
- CPU
- 3D антенна 2.4 ГГц
- USB – 1 порт USB Type-C
- Разъемы расширения для ввода/вывода, такие как SPI, I2C, UART, ADC и другие
- SoC – Espressif Systems ESP32-S3FN8
- Хранилище – слот для карты MicroSD
- Дисплей – 1.14-дюймовый IPS LCD с разрешением 240×135, использующий драйвер ST7789V2
- Аудио
- Динамик 1 Вт с усилителем NS4150B
- MEMS-микрофон с высоким SNR (65 дБ)
- Разъем аудиовыхода 3.5 мм
- Пользовательский ввод – 56-клавишная клавиатура (матрица 4×14 клавиш); примечание: усилие срабатывания клавиш уменьшено с 260 гс до 160 гс
- Сенсор – BMI270 6-осевой датчик движения
- Расширение
- 4-контактный разъем Grove с I2C (5 В)
- 14-контактная шина расширения с шагом 2.54 мм
- Разное
- Кнопка сброса, пользовательская кнопка
- Переключатель Вкл/Выкл
- ИК-передатчик
- Встроенный магнит для крепления, например, на холодильнике или маркерной доске
- Совместим с расширениями отверстий LEGO
- Отверстие для шнурка
- Питание
- Встроенный литий-ионный аккумулятор 1750 мА·ч (вместо аккумулятора 1400 мА·ч + аккумулятора 120 мА·ч)
- Встроенная зарядка аккумулятора и регуляция напряжения
- Зарядка через порт USB-C на модуле M5Stamp S3A
- Потребление питания – Числа не предоставлены для набора Cardputer-Adv
- Габариты – 84 x 54 x 20 мм (немного толще, чем оригинальный Cardputer)
- Вес – 81.0 г (легче, чем оригинальный Cardputer)
Как и его предшественник, компьютер Cardputer-Adv можно программировать с помощью Arduino IDE, platformIO, фреймворка ESP-IDF или визуального редактора программирования UiFlow2 компании. Примеры кода для всех четырех, включая заводскую прошивку на основе ESP-IDF, можно найти на веб-сайте документации , вместе со схемами, диаграммами распиновки и другой технической информацией.
Компьютер Cardputer-Adv ESP32-S3 доступен за $29.99 на AliExpress и в магазине M5Stack . Однако он еще не представлен в магазине M5Stack на Amazon , где указано только предыдущее поколение Cardputer.
