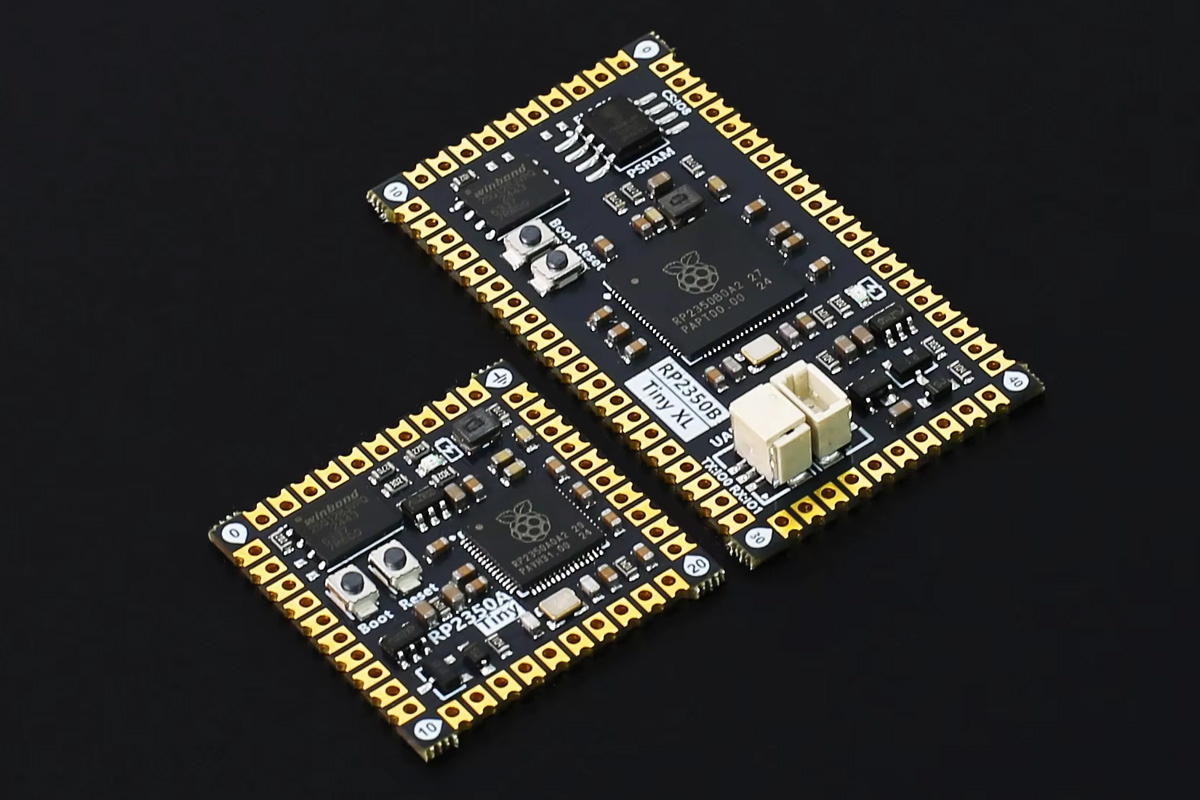

При поиске на AliExpress обнаружены платы RP2350 Tiny и Tiny XL, представляющие собой бюджетные модули размера Stamp на базе RP2350, которые выглядят идентично модулям «RP2350 Stamp» от Solder Party , но доступны почти вдвое дешевле.
Оба модуля оснащены микроконтроллером Raspberry Pi RP2350 с двумя ядрами Arm Cortex-M33 и интегрированной схемой зарядки LiPo. RP2350 Tiny предлагает 30 GPIO, тогда как более крупный RP2350 Tiny XL выводит 48 GPIO, добавляет PSRAM и включает разъемы JST для SWD/UART. Ключевые интерфейсы включают USB хост/устройство, UART, SPI, I²C, ШИМ, АЦП и машины состояний PIO, а также Secure Boot и Arm TrustZone. Эти характеристики делают плату подходящей для быстрого прототипирования и тестирования с поддержкой CircuitPython.
Характеристики RP2350 Tiny и Tiny XL:
- Микроконтроллер
- RP2350 Tiny – микроконтроллер Raspberry Pi RP2350A , QFN-60; 7×7 мм
- RP2350 Tiny XL – микроконтроллер Raspberry Pi RP2350B , QFN-80; 10×10 мм
- Память – 520 КБ внутренней RAM, 8 КБ OTP-памяти
- Хранилище – 16 МБ встроенной флеш-памяти; XL добавляет дополнительную PSRAM
- Ввод-вывод

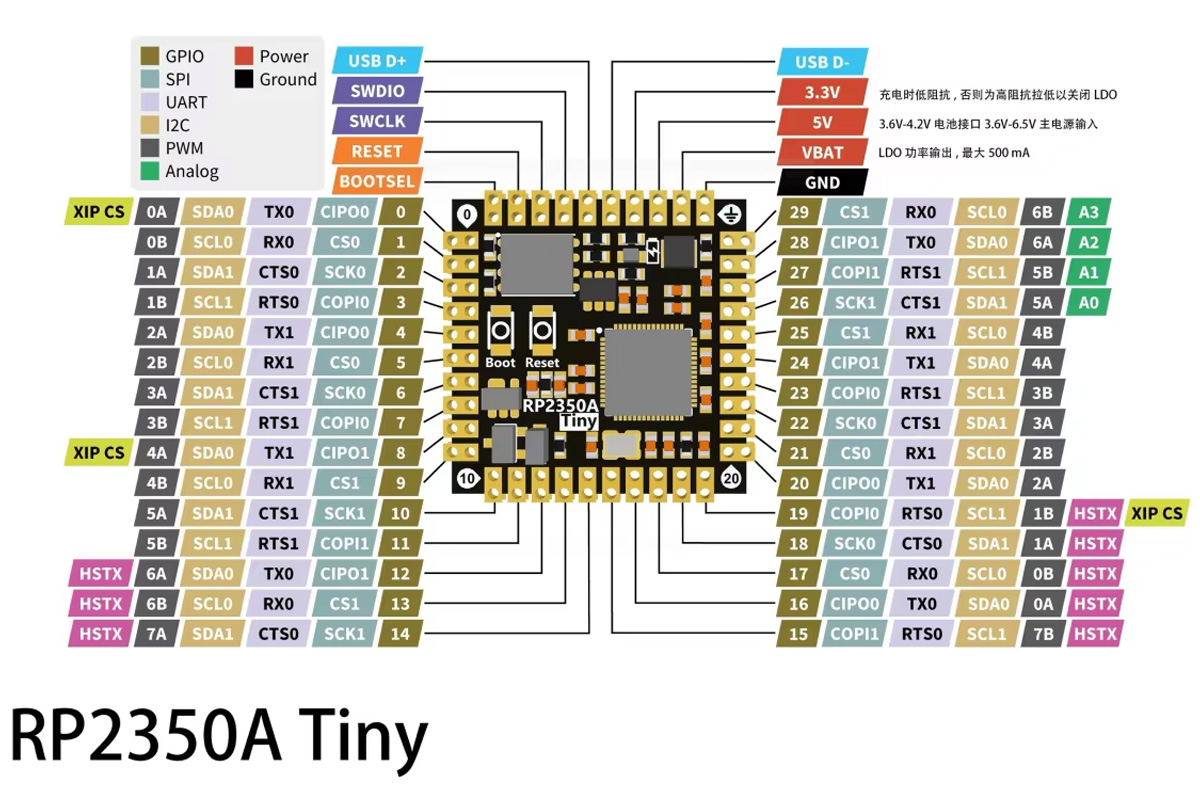

- RP2350 Tiny – 30 GPIO через 40 сквозных и кастеллированных отверстий

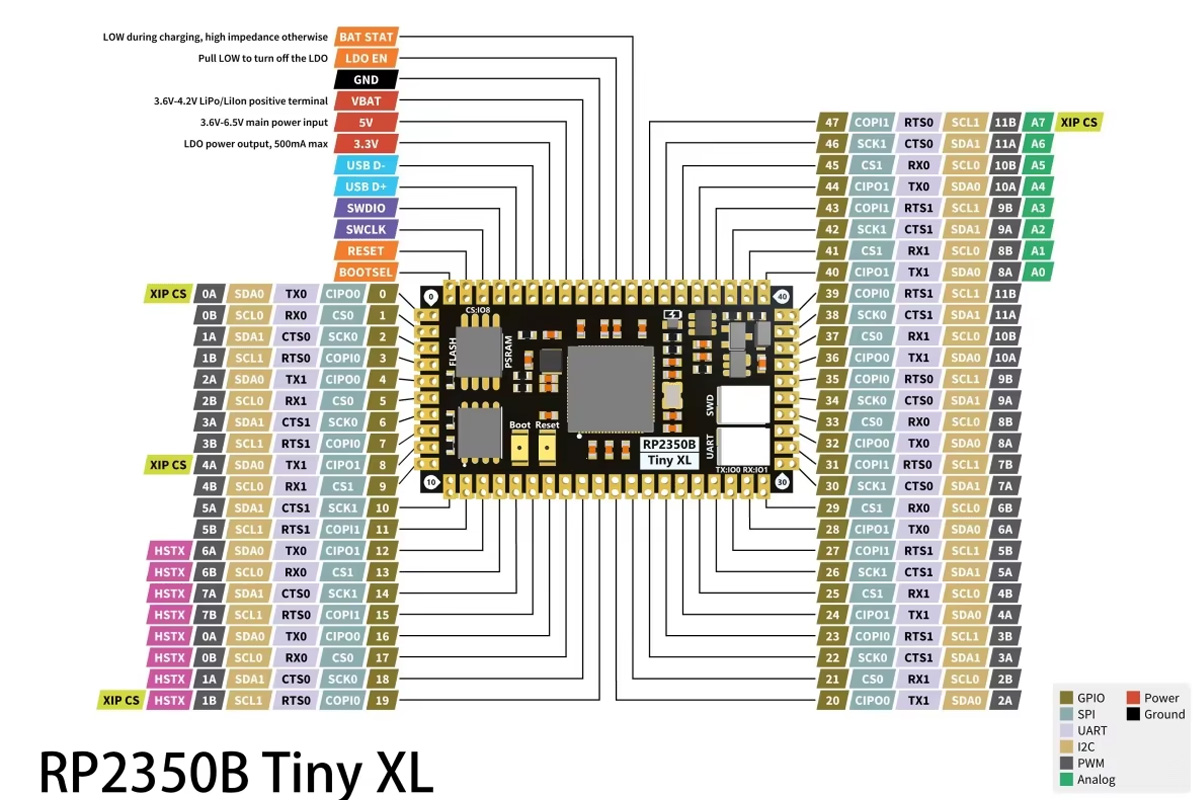

- RP2350 TinyXL – 48 GPIO через 60 сквозных и кастеллированных отверстий
- До 2 UART, 2 SPI, 2 I²C
- До 16 ШИМ (Tiny) / 24 ШИМ (TinyXL)
- До 4 АЦП (Tiny) / 8 АЦП (Tiny XL)
- 12 машин состояний PIO, периферия HSTX
- USB хост и устройство, SWD для отладки
- Контакты 5V, 3.3V, VBAT и GND
- Безопасность – Secure Boot, ARM TrustZone
- Разное
- Кнопки Reset и Boot, кристалл 12 МГц
- Tiny XL добавляет разъемы JST для SWD и UART ( совместимо с Pi Debug Probe )
- Контактная площадка под PCB отключает светодиод батареи на плате
- Питание
- Входное напряжение – 5V через контакт
- Стабилизатор LDO 3.3V, 500 мА
- Вход для LiPo батареи (VBAT) со схемой зарядки и светодиодным индикатором
- Габариты
- RP2350 Tiny – 25.4 x 25.4 мм
- RP2350 Tiny XL – 44.5 x 25.4 мм

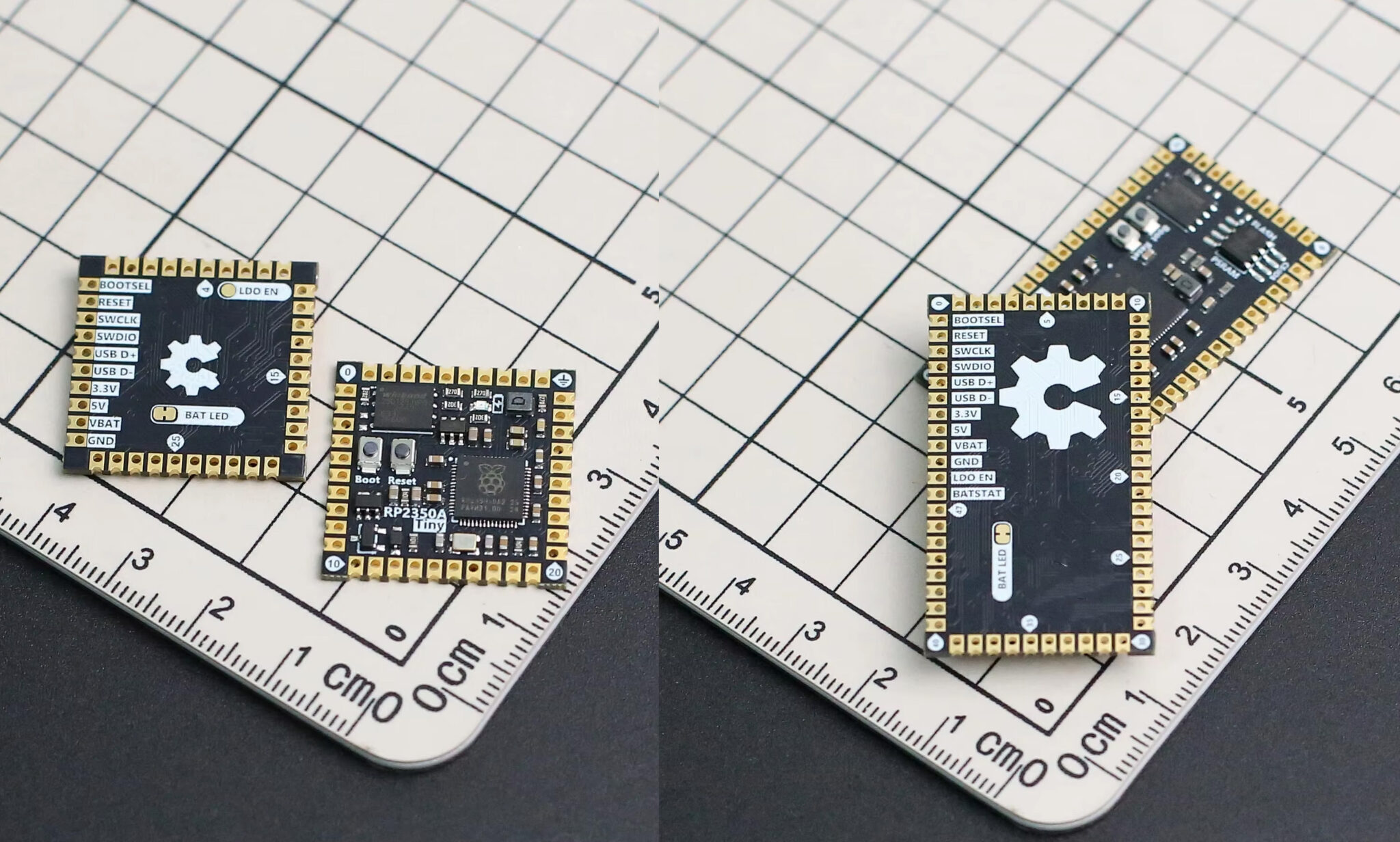

Компания не указывает точные размеры, но по изображениям на измерительном коврике модули выглядят практически идентичными по размеру модулям Solder Party RP2350 Stamp и Stamp XL. Следовательно, можно предположить, что они имеют одинаковую посадочную площадь и должны корректно работать с RP2xxx Stamp Carrier XL , который изначально разработан для модулей Stamp.
Что касается программной поддержки, модуль должен работать с Arduino, MicroPython и CircuitPython, как и любые другие платы на базе Raspberry Pi RP2350.
Бюджетные платы Tiny и Tiny XL на базе RP2350 доступны на AliExpress , где RP2350A Tiny стоит $6.35, а крупный RP2350B Tiny XL продается за $10.30.
