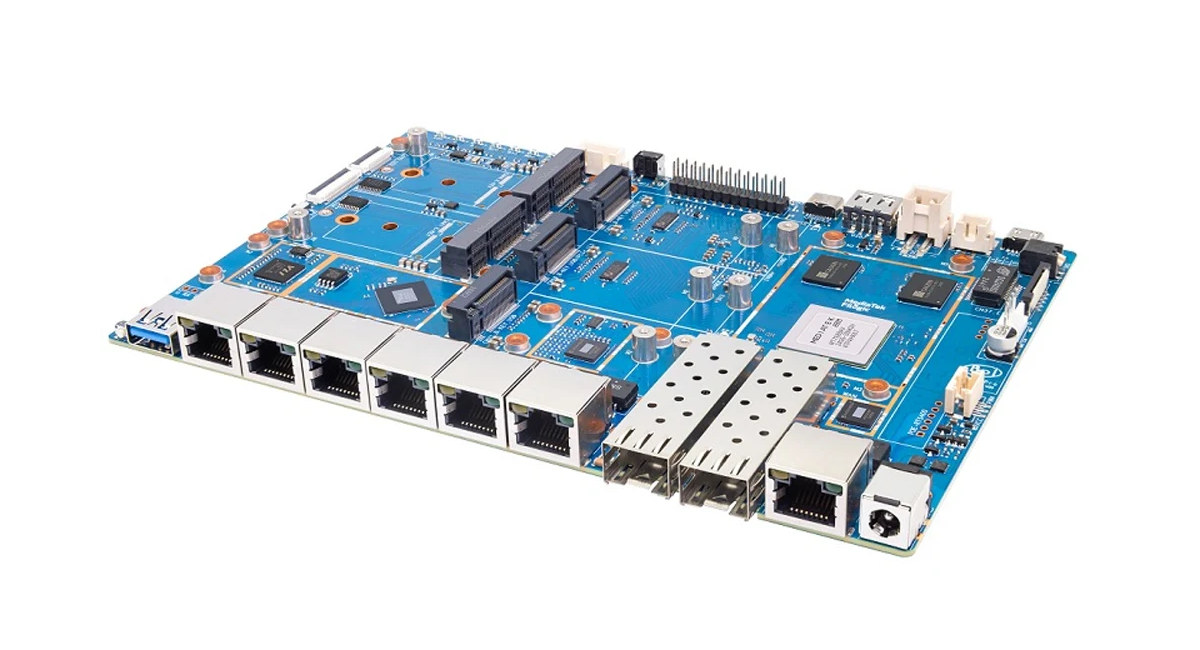

Banana Pi BPI-R4 Pro — это новая плата маршрутизатора на базе SoC MediaTek Filogic 880 (MT7988A) Cortex-A73, предлагающая два комбинированных порта 10GbE SFP+/RJ45, четыре порта RJ45 2.5GbE, два интерфейса Gigabit Ethernet и опциональную поддержку WiFi 7 через модуль Banana Pi BPI-R4-MIC-BE14 с двумя mini PCIe .
Как следует из названия, это Pro/обновленная версия платы Banana Pi BPI-R4 , впервые представленной в 2023 году, которая удваивает память до 8 ГБ DDR4, удваивает емкость SPI-флеш до 256 МБ и добавляет несколько сетевых портов, слотов расширения M.2 в общей сложности шесть, и несколько других второстепенных функций, выделенных жирным шрифтом в спецификациях ниже.
Спецификации Banana Pi BPI-R4 Pro:
- SoC – MediaTek MT7988A (Filogic 880) четырехъядерный процессор Arm Cortex-A73 @ 1.8 ГГц с AI-ускорителем пакетов под названием TOPS (Tunnel Offload Processor System)
- Системная память – 8 ГБ DDR4
- Хранилище
- 8 ГБ eMMC флеш-памяти
- 256 МБ SPI NAND флеш-памяти
- Слот для карты MicroSD
- 2x разъема M.2 Key-M для NVMe SSD (подробности в разделе расширения)
- Сетевая часть
- 2x клетки SFP+ 10GbE, мультиплексированные с соседними разъемами RJ45 10GbE. Реализовано через контроллеры Aeonsemi AS21010P
- 4x порта Ethernet RJ45 2.5 Гбит/с; примечание: используется коммутатор MaxLinear MxL86252C
- Порт Gigabit Ethernet RJ45
- Gigabit Ethernet через FPC-коннектор (примечание: коннектор 30 на фото ниже)
- USB – порт USB 3.2, порт USB 2.0
- Расширение
- 3x слота M.2 Key-B с интерфейсом USB 3.2 для подключения 5G или 4G LTE, плюс три слота для nanoSIM и разъем для внешней SIM-карты
- 2x слота M.2 Key-M с 1-линейным PCIe 3.0 для NVMe SSD (примечание: мультиплексированы со слотами Key-B)
- 2x слота mini PCIe с 2-линейным PCIe 3.0 для сетевой карты Wi-Fi 7 (NIC)
- 26-контактный GPIO-заголовок для расширения
- Отладка – Консоль отладки через USB Type-C (вместо заголовка)
- Прочее
- Кнопка сброса, кнопка WPS
- Светодиоды модуля сотовой связи, 8x светодиодов, FPC-коннектор для внешних светодиодов
- Переключатель начальной загрузки
- Разъем для батареи RTC
- 4-контактный разъем для вентилятора с ШИМ 12 В
- Питание
- 12 В или 24 В через DC-джек 5.5/2.1 мм
- 20 В постоянного тока через заголовок или порт USB Type-C
- Опциональный модуль PoE (RT5400)
- 4-контактный разъем выхода 5 В/12 В
- 2-контактный разъем выхода 20 В
- Габариты – 194 x 134 мм (значительно больше предыдущих плат Banana Pi BPI-R)
- Вес – уточняется
Со стороны программного обеспечения, плата Pro должна воспользоваться работами, выполненными для более ранней платы BPI-R4, и поддерживать «OpenWrt MTK», Debian 12 и в конечном итоге основную ветку OpenWrt . Однако веб-сайт документации на данный момент не содержит ссылок на образы системы, только информацию об аппаратном обеспечении, даташит MT7988 и несколько ссылок на связанные коммиты ядра и сообщения на форумах (требующие входа, что неудобно).
Плату Banana Pi BPI-R4 Pro можно приобрести в магазине BPI за $165 . Она еще не выставлена на продажу в магазине SinoVoIP на AliExpress , но один сторонний продавец на AliExpress предлагает ее по повышенной цене с ($311) или без ($216) модуля WiFi 7. В качестве примечания, Banana Pi BPI-R4 теперь доступна как готовый маршрутизатор под названием «Banana Pi BPI-R4 Finished Set» примерно за $190 с самой платой, модулем BE14 Wi-Fi 7, охлаждающим вентилятором, нижним радиатором для модуля Wi-Fi, металлическим корпусом, шестью антеннами Wi-Fi, Ethernet-кабелем и блоком питания 12 В/5 А.
