Когда речь идет о контроллерах WLED на базе ESP32, одними из лучших вариантов являются платы, такие как Adafruit Sparkle Motion , Mini Sparkle Motion , и Sparkle Motion Stick , но большую часть времени они отсутствуют в наличии. К счастью, существуют похожие альтернативы, такие как xChroma WLED Type-C и HACK Lab HackLED Pro , с аналогичными функциями и большей доступностью. Теперь к этому списку добавляется двухпортовый контроллер WLED ESP32 ETH0, который не только добавляет подключение по Ethernet, но также поддерживает двойные выходы и светодиоды 5–24 В, что делает его отличной альтернативой продуктам Adafruit.

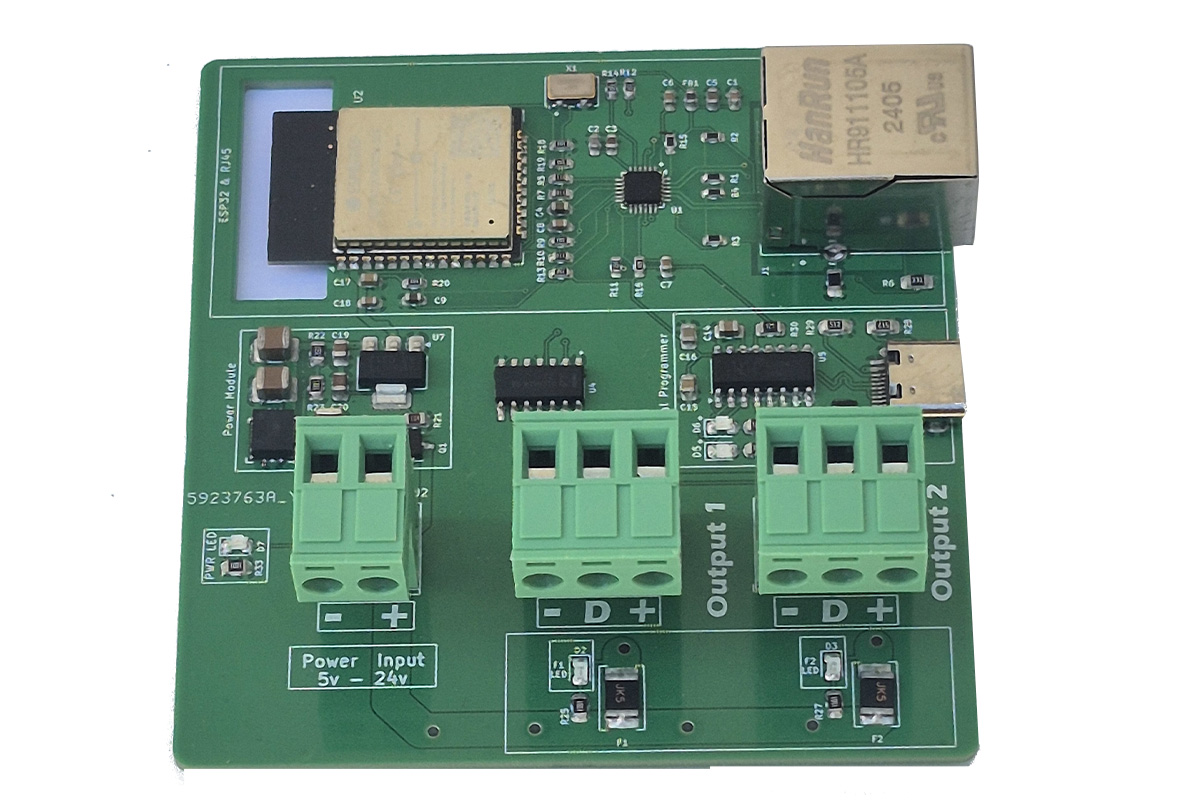

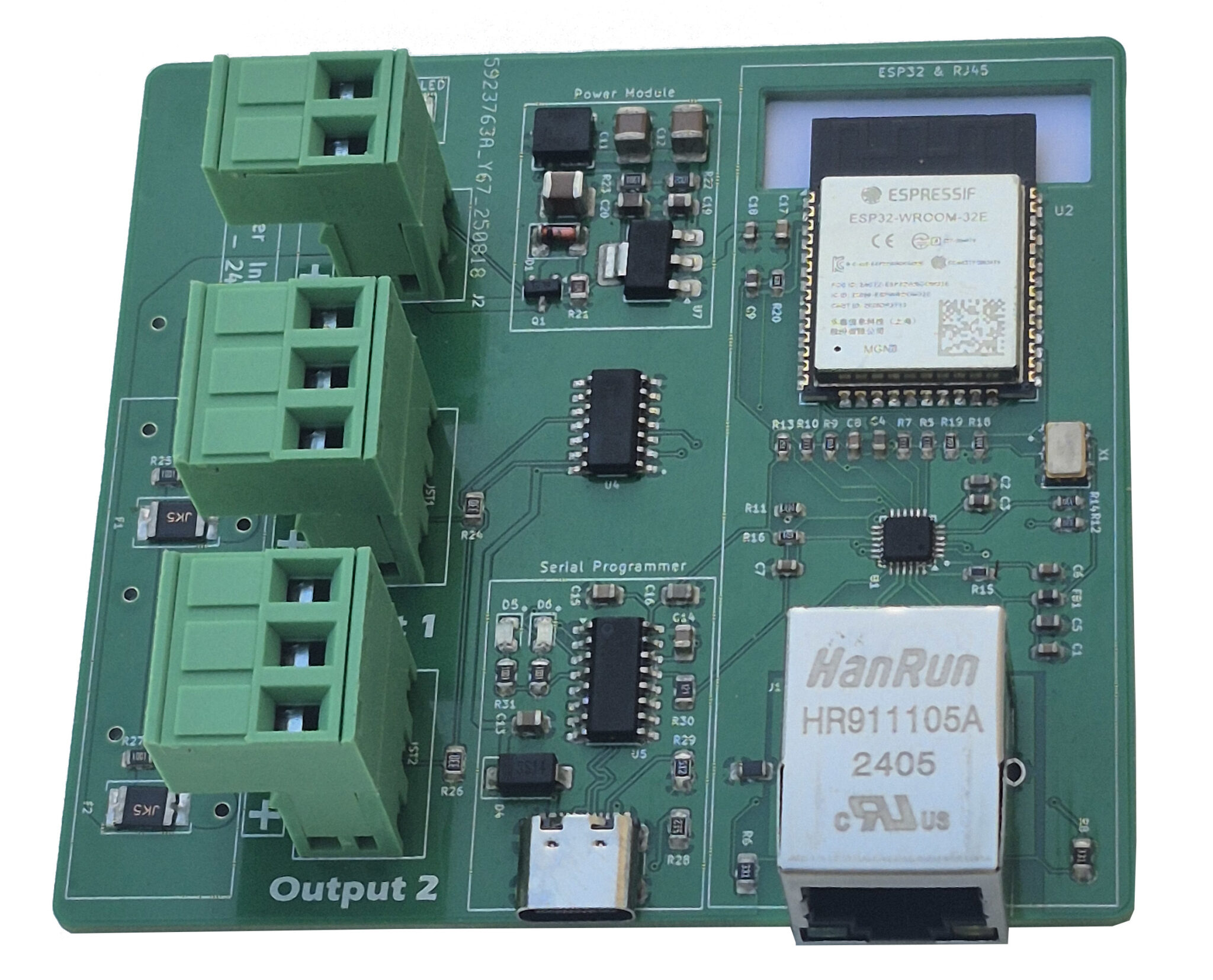

Плата поддерживает как подключение по Ethernet, так и Wi-Fi и включает встроенный DC-DC преобразователь, который обеспечивает стабильное питание 5 В для ESP32 и логических схем. Каждый выходной канал защищен самовосстанавливающимся полимерным предохранителем на 6 А и светодиодом состояния, который загорается при неисправностях. Для дополнительной безопасности основной вход питания защищен от обратной полярности, хотя подключенные светодиоды все равно должны быть правильно подключены, чтобы избежать повреждений. Она также поставляется со съемными клеммными колодками на 5,08 мм для аккуратного подключения питания и данных, а также с резисторами 33 Ом на каждой линии данных для поддержания целостности сигнала.
Характеристики двухпортового контроллера WLED ESP32 ETH0:
- Беспроводной модуль – ESP32-WROOM-32E-N4
- SoC – ESP32 двухъядерный микроконтроллер Tensilica LX6 с частотой до 240 МГц и 520 КБ SRAM
- Память – 4 МБ flash
- Беспроводная связь – 2,4 ГГц WiFi 4 и Bluetooth 4.2 BR/LE, встроенная антенна на PCB
- Управление светодиодами
- Поддерживает WS2811, WS2812 и совместимые серии адресуемых светодиодов
- Двойные выходные каналы (2x 3-контактные съемные клеммные колодки)
- Преобразование логических уровней с 3,3 В до 5 В
- Резисторы 33 Ом на каждой линии данных для целостности сигнала
- Ethernet – порт Gigabit Ethernet RJ45
- USB – порт USB Type-C для программирования
- Разное – Светодиоды индикации перегрузки по току
- Питание
- 5–24 В постоянного тока через встроенный DC-DC преобразователь
- Каждый выход защищен самовосстанавливающимся предохранителем на 6 А со светодиодом индикации неисправности
- Защита от обратной полярности
- Размеры – 113,93 x 88,14 мм
- Вес – 44 г (с клеммными колодками)
Плата в целом хороша, но ей не хватает встроенного микрофона или выделенного аудиовхода, которые часто встречаются на многих других контроллерах WLED.
В плане программной поддержки, двухпортовый контроллер WLED ESP32 ETH0 поставляется с предустановленной прошивкой WLED и может быть настроен как по Wi-Fi, так и по Ethernet. Плата может работать либо с прошивкой WLED, либо с ESPixelStick для обработки данных E1.31 и DDP из xLights, Vixen или Falcon Player. Руководства по настройке WLED и документация доступны на GitHub.
Американская компания Creative-x-Lights продает двухпортовый контроллер WLED ESP32 ETH0 за $25 на Tindie .
