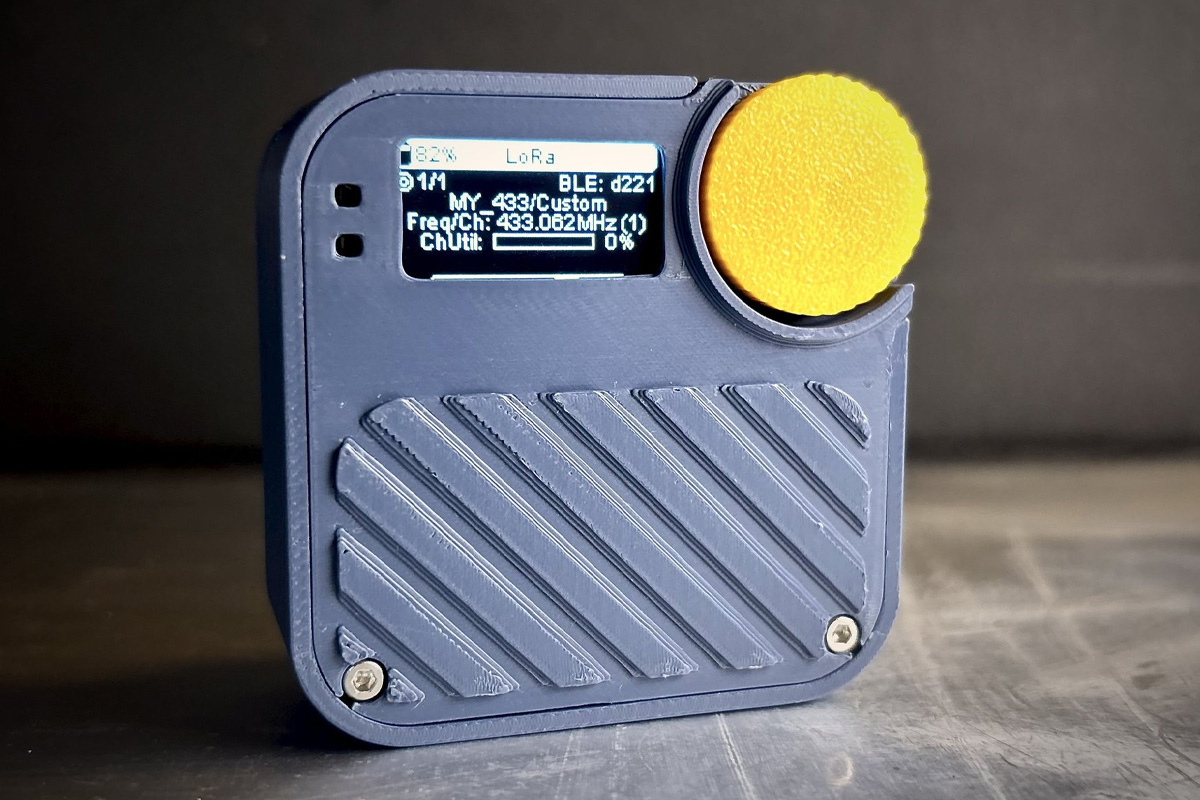

Разработанный студией FoBE в Китае, FoBE IDEA Mesh Tracker C1 представляет собой устройство связи на базе LoRa для автономной работы, предназначенное для отслеживания GPS на открытом воздухе, обмена данными сенсоров и организации ячеистых сетей в удаленных условиях. Построенный на базе микроконтроллера Nordic nRF52840, он интегрирует LoRa, GPS, BLE и датчики движения, что делает его подходящим для проектов отслеживания местоположения, мониторинга окружающей среды и автономной связи.

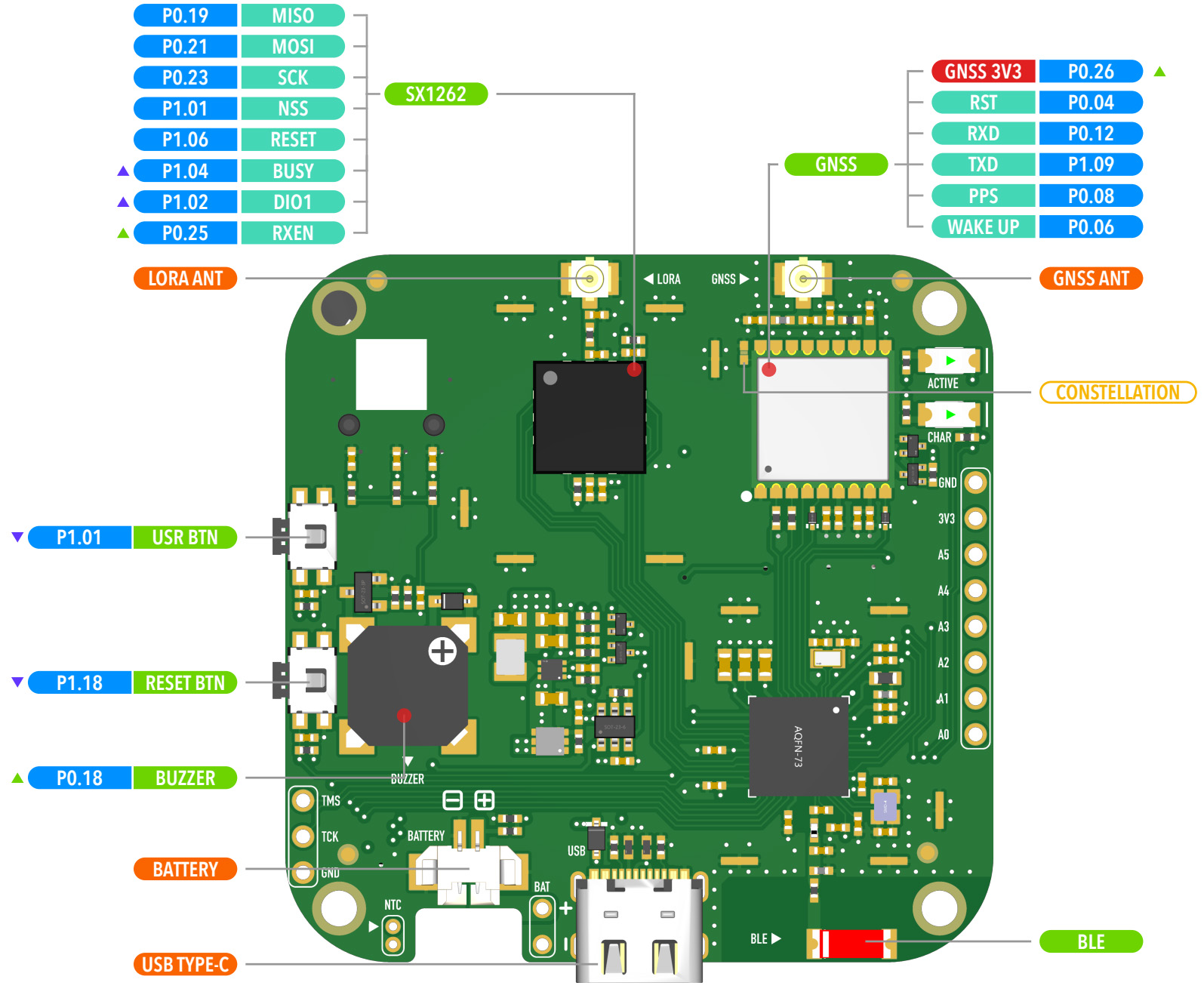

Устройство интегрирует модуль GPS, приемопередатчик LoRa, OLED-дисплей 0,96 дюйма, зуммер, 3-осевой акселерометр и 3-осевой гироскоп. Другие порты включают порт USB-C, резервные контакты SWDIO/SWCLK, 8-контактный разъем расширения GPIO и двойные разъемы IPEX для антенн LoRa и GPS. Также присутствуют поворотный энкодер и две пользовательские кнопки, а также два светодиодных индикатора для управления и обратной связи по статусу. Питание осуществляется через 2-контактный интерфейс батареи MX1.25 для портативных IoT-приложений на открытом воздухе с батарейным питанием.
Характеристики FoBE IDEA Mesh Tracker C1:
- SoC – Nordic Semiconductor nRF52840
- ЦП – 32-битный микроконтроллер Arm Cortex-M4F @ 64 МГц
- Память – 1 МБ Flash, 256 КБ ОЗУ
- Беспроводная связь – Bluetooth 5, Thread, ANT, Bluetooth Mesh, 802.15.4 (Zigbee), проприетарная 2,4 ГГц
- Дисплей – OLED 0,96 дюйма, интерфейс I²C (P0.27 SCL, P0.07 SDA)
- Аудио – Зуммер (2,7 кГц, управляется транзистором S9013)
- Беспроводная связь
- Приемопередатчик LoRa – Semtech SX1262 с поддержкой глобального покрытия: 433 МГц, 868 МГц, 915 МГц, 923 МГц
- Модуляция – LoRa / (G)FSK
- Мощность передачи до +22 дБм; чувствительность до –148 дБм
- Ток приема ≈ 4,2 мА (активный прием)
- TCXO на 1,8 В для стабильности частоты
- Модуль GNSS – Quectel L76KB -A58 приемник GPS/BeiDou (с опциональным GLONASS через перемычку CONSTELLATION)
- Выход 1 PPS (контакт P0.08) • Управление WAKE (контакт P0.06)
- Контакты UART TXD (P1.09) / RXD (P0.12) • RESET (P0.04)
- Питание активной антенны через схему смещения LNA (индуктивность 47 нГн, резистор 100 Ом, диоды защиты от ESD)
- Приемопередатчик LoRa – Semtech SX1262 с поддержкой глобального покрытия: 433 МГц, 868 МГц, 915 МГц, 923 МГц
- USB – Порт USB Type-C с защитой от ESD для питания и данных
- Расширение
- 8-контактный внешний разъем с 6 контактами GPIO (из банка ввода-вывода MCU)
- 2 разъема MFP (Multi-Function Port) для расширения GPIO
- Отладка – Разъем отладки SWD (SWDIO/SWCLK) для загрузки прошивки
- Разное
- Поворотный энкодер с кнопкой
- 2 разъема для антенн IPEX (для антенн LoRa и GPS)
- 1 чип-антенна для BLE
- Встроенный датчик движения
- Кнопки сброса и пользовательская
- Светодиод питания, светодиод зарядки
- Питание
- 5 В от порта USB Type-C
- Заголовок GPIO на 3.3 В и 5 В
- Разъем для аккумулятора
- Понижающий преобразователь Texas Instruments TPS62825DMQR
- Линейный зарядный контроллер для Li-ion аккумуляторов TI BQ21040
- Защитный диод Шоттки от обратной полярности аккумулятора (B5819WS)
- Типичный диапазон входного напряжения 3.0 – 5.5 В

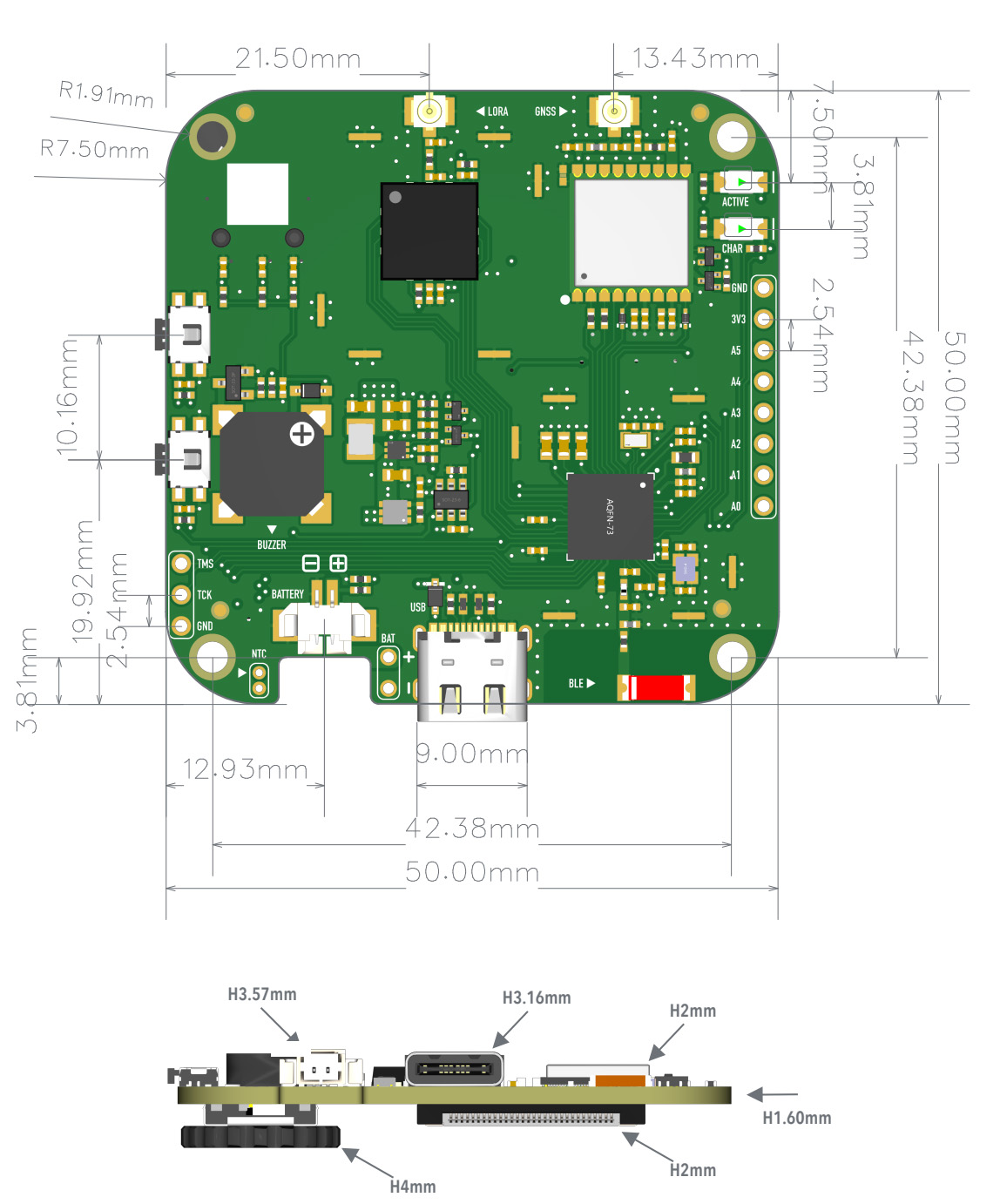

- Габариты – 50 x 50 мм (печатная плата)

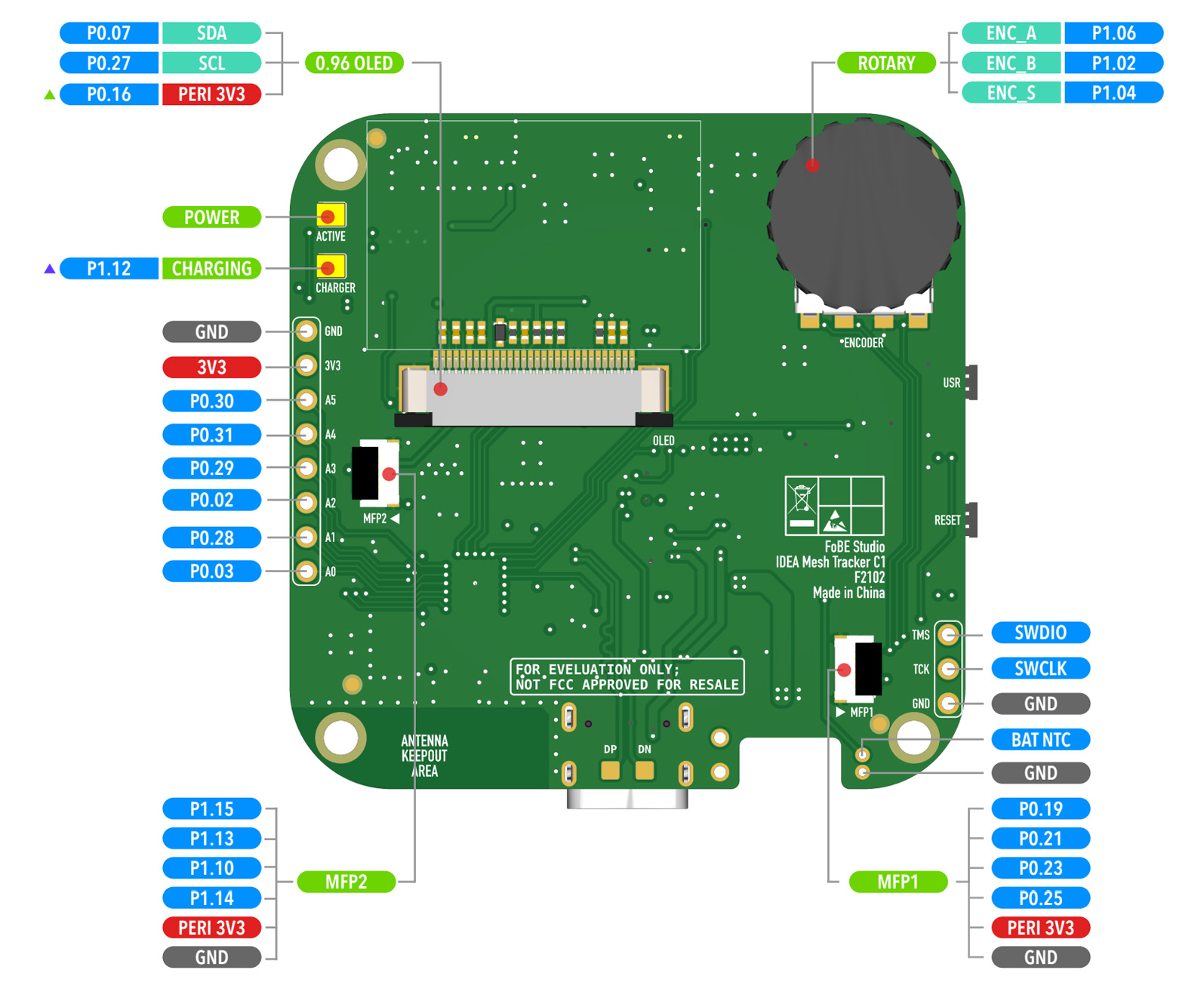

При внимательном рассмотрении платы видны контактные площадки для термистора NTC и аккумулятора, а также два разъема MFP, которые, скорее всего, используются для расширения GPIO платы.
Что касается программной поддержки, компания не уточняет, поддерживает ли устройство конкретно такие платформы, как Arduino, MicroPython, CircuitPython, Zephyr RTOS и другие. Но в репозиториях GitHub FoBE Studio перечислены проекты, такие как fobe-nrf52-arduino и fobe-nrf52-platformio , которые основаны на ядре Adafruit nRF52, что означает, что устройство, по крайней мере, совместимо с Arduino и PlatformIO и может запускать прошивку Meshtastic с конфигурацией на основе BLE. Более подробную информацию можно найти на вики проекта .
Ранее мы писали о похожих продуктах, таких как LILYGO T-LoRa Pager , который можно использовать для обмена текстовыми сообщениями через LoRa, Blackout Comms Cluster — предварительно настроенная автономная система обмена текстовыми сообщениями и GPS через LoRa с криптографической защитой, Wio Tracker L1 Pro — питаемый от аккумулятора узел LoRa с предустановленной прошивкой Meshtastic для энергоэффективного автономного обмена сообщениями и координатами GPS, и LILYGO T-Deck Pro — автономное устройство с 3.1-дюймовым дисплеем e-paper с сенсорным экраном, QWERTY-клавиатурой в стиле Blackberry, GPS-модулем, динамиком, микрофоном и разъемом 3.5 мм для аудио, а также датчиками IMU и освещенности. С ними можно ознакомиться, если вы ищете похожие или более продвинутые продукты.
FoBE IDEA Mesh Tracker C1 доступен в магазине Tindie FoBE Studio за $28.96 .
