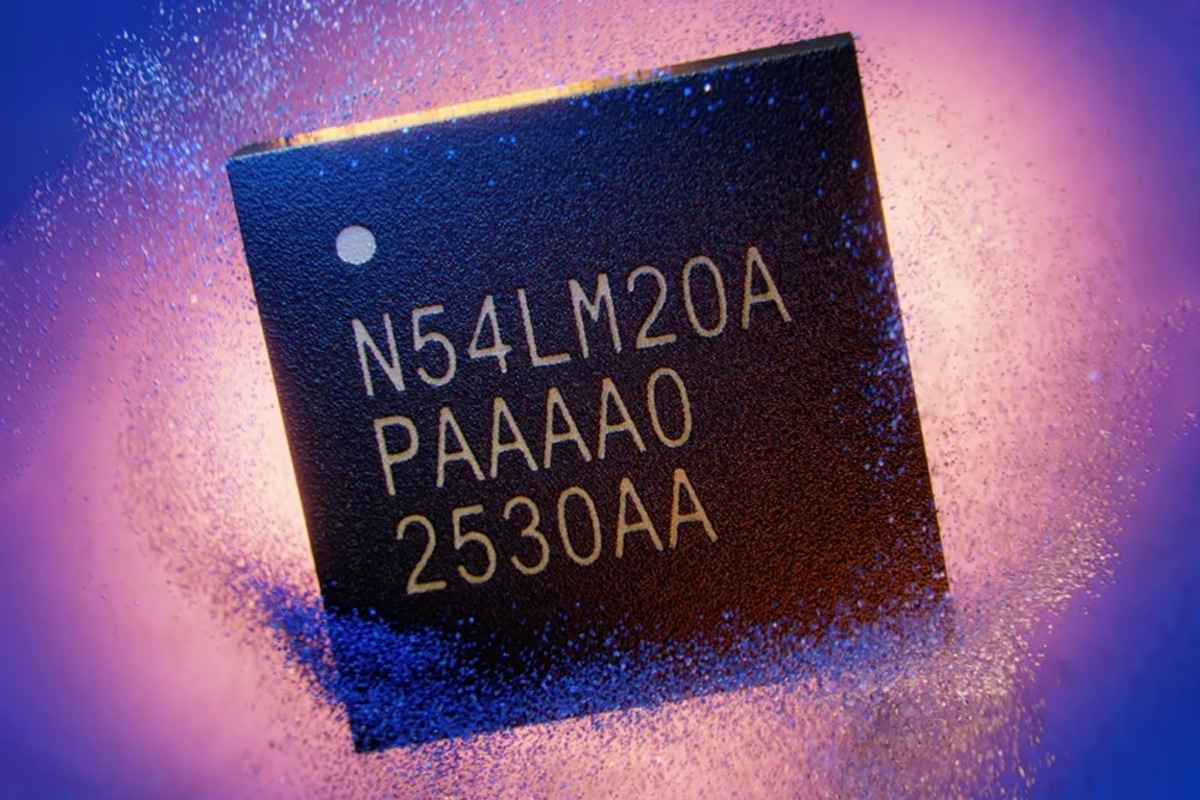

nRF54LM20A от Nordic Semi — это новый беспроводной микроконтроллер на базе Cortex-M33, входящий в серию nRF54L Series , который имеет удвоенный объем оперативной памяти и большую емкость flash-памяти по сравнению с nRF54L15. Он предназначен для потребительских, промышленных, медицинских приложений и устройств для умного дома, а также особенно подходит для HID-периферии и игровых устройств.

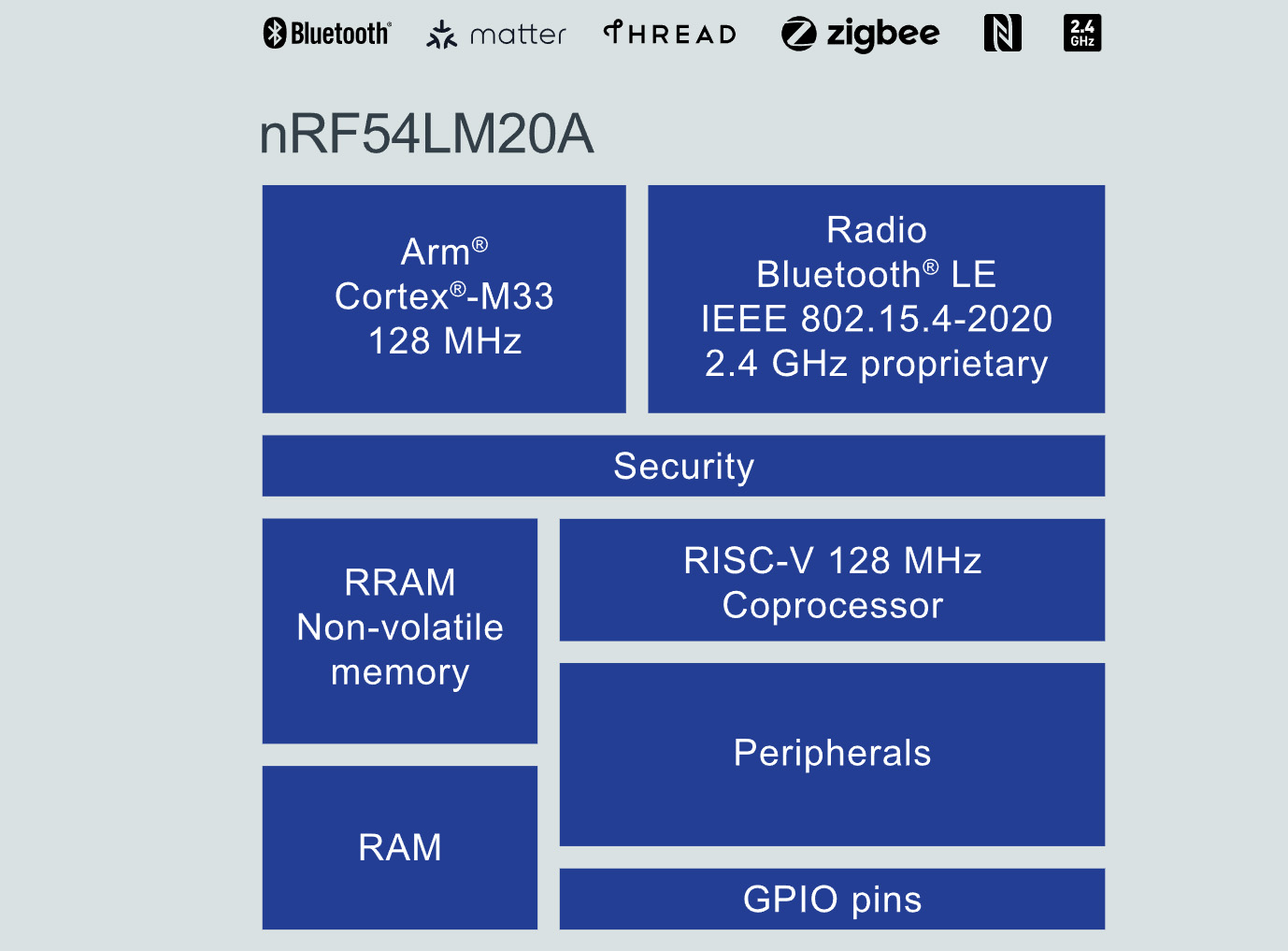

Система на кристалле интегрирует ядро Arm Cortex-M33 с частотой 128 МГц, сопроцессор RISC-V, 2 МБ энергонезависимой памяти и 512 КБ оперативной памяти, а также до 66 линий GPIO, высокоскоростной USB и радиочастотный модуль четвертого поколения Nordic для работы в диапазоне 2,4 ГГц с ультранизким энергопотреблением, поддерживающий Bluetooth LE, Thread, Zigbee, Channel Sounding и Matter. Он предлагает вдвое большую производительность, втрое выше эффективность и до 50% меньшее энергопотребление по сравнению с nRF52 Series .
Ключевые характеристики nRF54LM20A и сравнение с другими системами на кристалле серии nRF54:
| Feature | nRF54LM20A | nRF54L15 | nRF54L10 | nRF54L05 |
|---|---|---|---|---|
| Processor | 128 MHz Arm Cortex-M33 | 128 MHz Arm Cortex-M33 | 128 MHz Arm Cortex-M33 | 128 MHz Arm Cortex-M33 |
| Flash | 2 MB | 1.5 MB | 1.0 MB | 0.5 MB |
| RAM | 512 KB | 256 KB | 192 KB | 96 KB |
| Bluetooth LE | Yes | Yes | Yes | Yes |
| Bluetooth Channel Sounding | Yes | Yes | Yes | Yes |
| Bluetooth Mesh, Zigbee, Thread | Zigbee, Thread | Zigbee, Thread | Zigbee, Thread | Zigbee, Thread |
| Matter, Aliro, Amazon Sidewalk | Matter, Aliro, Amazon Sidewalk | Matter, Aliro | Matter, Amazon Sidewalk | — |
| ESB and 2.4 GHz proprietary protocols (with 4 Mbps) | Yes | Yes | Yes | Yes |
| NFC | Yes | Yes | Yes | Yes |
| Wi-Fi (with nRF70 Series companion ICs) | Yes | — | — | — |
| TX power | Up to 8 dBm | Up to 8 dBm | 7 dBm | 7 dBm |
| RX sensitivity (1 Mbps Bluetooth LE) | -96 dBm | -96 dBm | -96 dBm | -96 dBm |
| RX sensitivity (IEEE 802.15.4) | -101 dBm | -101 dBm | -101 dBm | -101 dBm |
| RISC-V coprocessor | 128 MHz FLPR | 128 MHz FLPR | 128 MHz FLPR | 128 MHz FLPR |
| Digital interfaces | High-speed USB, High-speed SPI/UART, 6x SPI/UART/TWI, PDM, TDM, PWM, QDEC | High-speed SPI/UART, 4x SPI/UART/TWI, PDM, I2S, PWM, QDEC | High-speed SPI/UART, 4x SPI/UART/TWI, PDM, I2S, PWM, QDEC | High-speed SPI/UART, 4x SPI/UART/TWI, PDM, I2S, PWM, QDEC |
| ADC | 8ch, up to 14-bit, up to 2MS/s | 8ch, up to 14-bit, up to 2MS/s | 8ch, up to 14-bit, up to 2MS/s | 8ch, up to 14-bit, up to 2MS/s |
| Isolation | TrustZone | TrustZone | TrustZone | TrustZone |
| Cryptographic accelerator and tamper detectors | Yes | Yes | Yes | Yes |
| Operating temperature | -40 to +85°C | -40 to +105°C | -40 to +105°C | -40 to +105°C |
| Supply and GPIO voltage range | 1.7 to 3.6 V | 1.7 to 3.6 V | 1.7 to 3.6 V | 1.7 to 3.6 V |
| Packages | 6×6 mm QFN52 with 35 GPIOs3.9×3.7 mm CSP98 with 66 GPIOs | 6×6 mm QFN52 with 35 GPIOs, 6×6 mm QFN48 with 31 GPIOs, 5×5 mm QFN40 with 24 GPIOs2.4×2.2 mm CSP47 with 32 GPIOs | 6×6 mm QFN52 with 35 GPIOs, 6×6 mm QFN48 with 31 GPIOs, 5×5 mm QFN40 with 24 GPIOs | 6×6 mm QFN52 with 35 GPIOs, 6×6 mm QFN48 with 31 GPIOs, 5×5 mm QFN40 with 24 GPIOs |

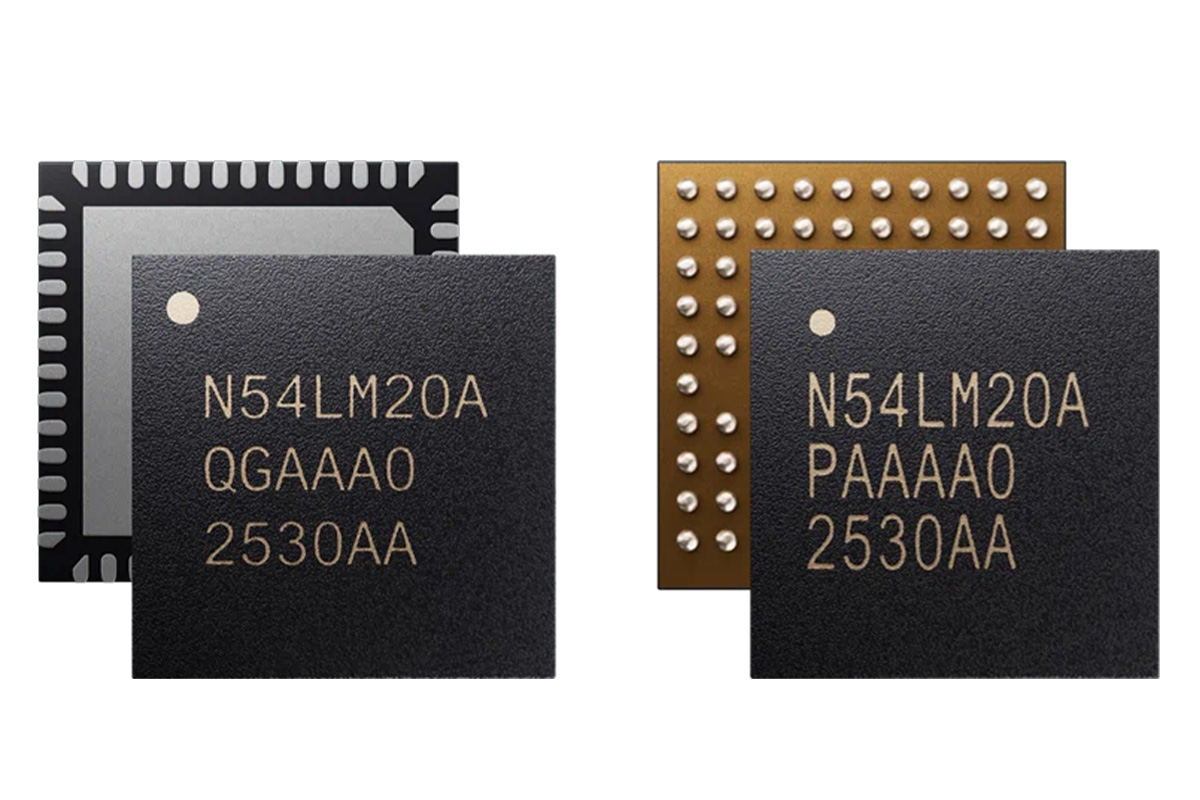

nRF54LM20A поставляется в двух корпусах: CSP98 (3,9 x 3,7 мм) для компактных конструкций с 66 линиями GPIO и QFN52 (6 x 6 мм) с 35 линиями GPIO, который проще в сборке и подходит для стандартных IoT-приложений. Оба варианта обладают одинаковыми вычислительными возможностями, объемом памяти и радиочастотными характеристиками, отличаясь в основном размерами и доступностью GPIO.
nRF54LM20A поддерживается nRF Connect SDK, основанным на ОСРВ Zephyr с драйверами, стеками и библиотеками от Nordic. Он поддерживает Bluetooth LE (включая 6.0), Thread, Zigbee, Matter и проприетарные протоколы 2,4 ГГц, со встроенной безопасностью, управлением питанием и совместимостью с инструментами, облачными сервисами и ИС питания от Nordic. Более подробная информация о продукте доступна на nRF54LM20A’s Preliminary Datasheet and docs page .

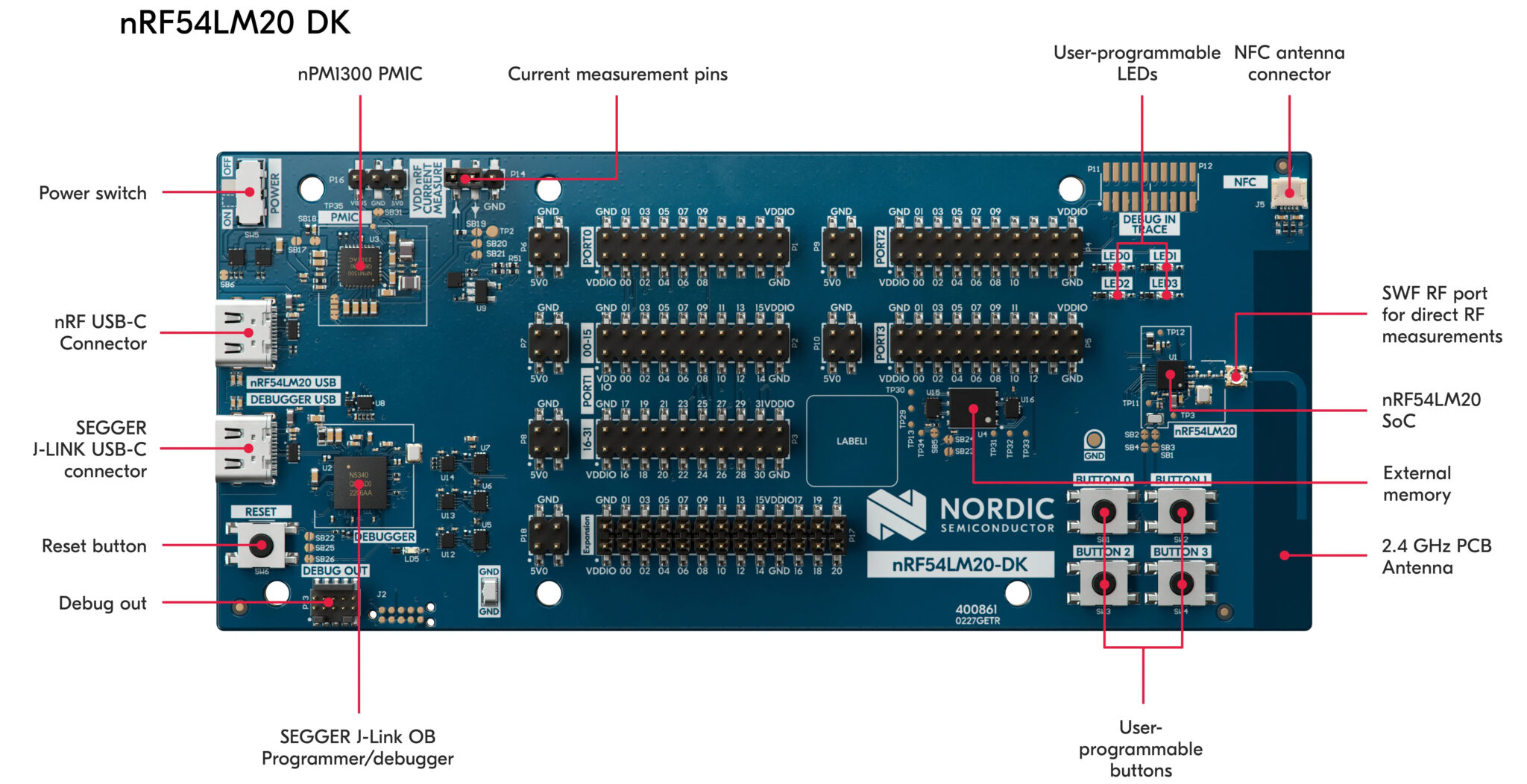

Компания также предоставляет подробности о nRF54LM20 DK development kit на базе системы на кристалле nRF54LM20A. Он интегрирует SoC в корпусе CSP, ИС питания nPM1300, антенны 2,4 ГГц и NFC, RF-коннектор SWF для измерений, четыре светодиода, четыре кнопки и отладчик SEGGER J-Link OB. Интерфейсы включают два виртуальных UART, USB для питания и данных, а также разъемы для внешних подключений GPIO. Он также поддерживает Bluetooth LE, 802.15.4, Thread, Zigbee, проприетарные протоколы 2,4 ГГц и NFC. В комплекте предусмотрены точки измерения тока и RF-характеристик, опция внешней flash-памяти на 64 Мбит, а также предоставляются схемы, разводка печатной платы, список компонентов и файлы Gerber для справки по аппаратному обеспечению.
nRF54LM20A в настоящее время доступен через программу раннего доступа Nordic, а комплект разработчика nRF54LM20 DK предлагается для оценки. При этом DigiKey указывает версию в корпусе CSP NRF54LM20A-PAAA-R7 по цене $3.12 со сроком поставки 3 недели, тогда как версия в корпусе QFN NRF54LM20A-QGAA-R7 стоит $2.91 со сроком поставки 2 недели. Комплект разработчика nRF54LM20 DK доступен за $39.00 также со сроком поставки 2 недели. Серийное производство запланировано на первый квартал 2026 года.
