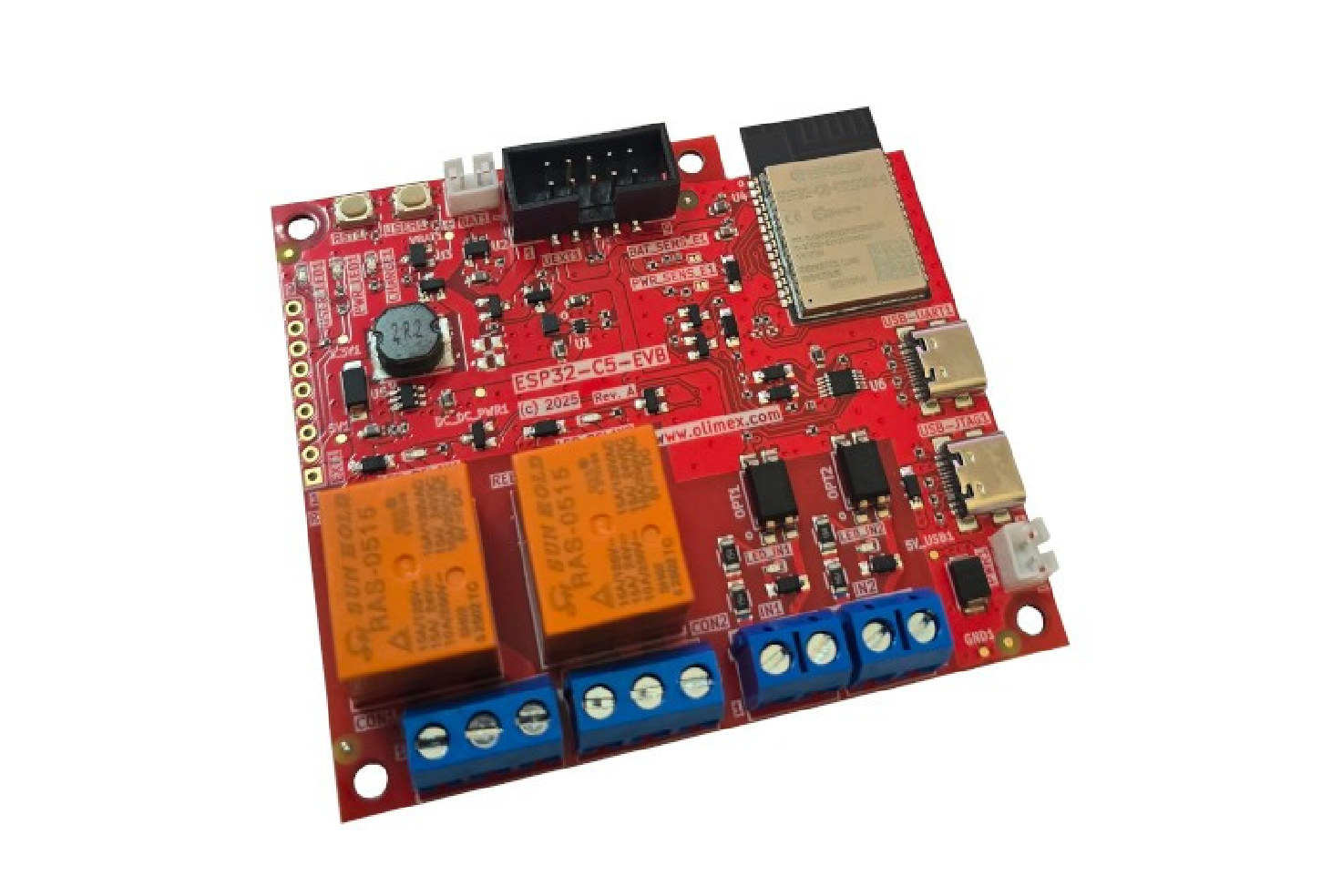

Olimex ESP32-C5-EVB – двухдиапазонная плата для IoT с поддержкой WiFi 6, реле, оптоизолированными входами и поддержкой LiPo-аккумулятора

Плата интегрирует два реле на 250 В/10 А, два оптоизолированных входа, а также зарядное устройство для LiPo-аккумулятора с функцией UPS и повышающий преобразователь. Другие особенности включают порты USB-C, разъем UEXT для расширения и две кнопки. Это одна из первых плат на ESP32-C5, которые мы увидели, после собственного ESP32-C5-DevKitC-1  от Espressif и платы Wireless Tag WT99P4C5-S1 , использующей ESP32-C5 в качестве беспроводного сопроцессора для микроконтроллера ESP32-P4.

Характеристики Olimex ESP32-C5-EVB:

Реле

• Беспроводной модуль – ESP32-C5-WROOM-N8R4
  • SoC – Espressif Systems ESP32-C5
    • ЦП
      • Однокристальный 32-битный RISC-V процессор с частотой до 240 МГц
      • Энергоэффективное RISC-V ядро с частотой 40 МГц, выступающее в качестве основного процессора для приложений, чувствительных к энергопотреблению
    • Память – 384 КБ встроенной SRAM, поддержка внешней PSRAM
    • Хранилище – 320 КБ ПЗУ, поддержка внешней флеш-памяти
    • Связь
      • Двухдиапазонный 802.11ax WiFi 6 в диапазонах 2,4 ГГц и 5 ГГц, с поддержкой стандарта WiFi 4 802.11b/g/n для обратной совместимости
      • Bluetooth 5.0 Low Energy (LE)
      • Радиомодуль 802.15.4 для Zigbee 3.0, Thread 1.3 и Matter
  • Память – 4 МБ PSRAM
  • Хранилище – 8 МБ SPI flash
  • Антенна на печатной плате
• USB
  • Порт USB-C для питания и отладки
  • Порт USB-C JTAG
• Реле – 2 реле SUN HOLD RAS-0515 на 250 В/10 А с 3-контактными клеммными колодками
• Расширение
  • 2 оптоизолированных входа через клеммную колодку
  • 10-контактный разъем UEXT для модулей расширения Olimex
  • 9-контактная незапаянная панель с 5x GPIO, ESP_EN, 5V, 3.3V и GND
• Прочее – Кнопки Boot и Reset
• Питание
  • 5 В через порт USB-C
  • Зарядное устройство для LiPo-аккумулятора с функцией UPS и повышающий преобразователь; ESP32-C5-EVB может продолжать работу от аккумулятора даже при отключении основного источника питания.
• Габариты – 80×70 мм

Как и большинство (все?) платы Olimex, ESP32-C5-EVB является аппаратным обеспечением с открытым исходным кодом, файлы KiCad (схемы, разводка печатной платы), файлы Gerber, BoM и т.д. доступны на GitHub вместе с руководством пользователя.

Пока нет прошивки, но сообщается, что ESP32-C5 поддерживается ESP-IDF 5.5. Поскольку ESP32-C5-WROOM-N8R4 – это совершенно новый модуль, популярные платформы/прошивки, такие как Arduino, PlatformIO, MicroPython и ESPHome, еще не портированы на этот новый двухдиапазонный микроконтроллер WiFi 6.

Целевые приложения включают контроллеры Умного дома и хабы автоматизации, промышленный мониторинг и коммутацию реле, удаленные IoT-устройства с ненадежными источниками питания, прототипирование двухдиапазонных продуктов IoT Wi-Fi 6 и многопротокольные IoT-шлюзы.

Плату ESP32-C5-EVB можно приобрести за 16,95 евро в магазине Olimex , и немного дешевле при заказе нескольких плат.
