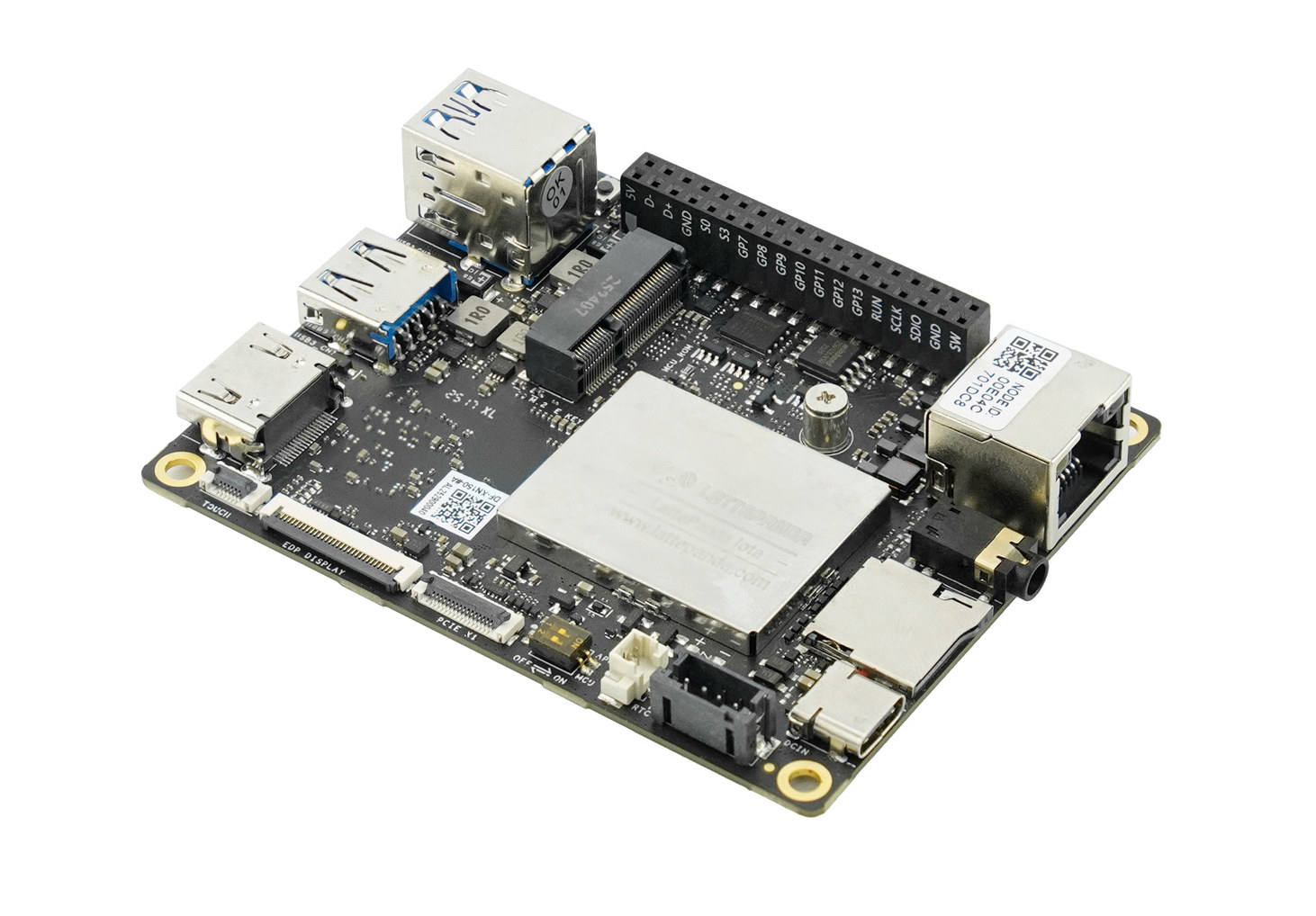

LattePanda IOTA — это новая одноплатная система на базе процессора Intel N150, оснащенная до 16 ГБ LPDDR5 и 128 ГБ флеш-памяти eMMC, а также микроконтроллером Raspberry Pi RP2040 для управления GPIO и питанием.
Это обновление LattePanda V1 , выпущенной в 2015 году с SoC Intel Atom x5-Z8300/Z8350 Cherry Trail и микроконтроллером ATMega32U4. Новая модель до восьми раз быстрее, имеет до четырех раз больше памяти, в два раза больше хранилища, гигабитный Ethernet и многое другое, но в основном сохраняет те же размеры и компоновку для совместимости с большинством аксессуаров. Она также добавляет новые функции, такие как 16-контактный разъем PCIe, память с ECC, Wake-on-LAN и многое другое…
Характеристики LattePanda IOTA:
- SoC – Intel Processor N150
- Четырехъядерный процессор «Twin Lake» с частотой до 3,6 ГГц (Turbo) и 6 МБ кэша
- GPU – 24EU Intel UHD graphics с частотой 1000 МГц
- TDP: от 6 Вт до 15 Вт (настраивается в BIOS/UEFI)
- Память – 8 ГБ или 16 ГБ LPDDR5 4800 МТ/с с In-band ECC
- Хранилище
- 64 ГБ или 128 ГБ флеш-памяти eMMC 5.1
- Слот для карт MicroSD
- Подсистема сопроцессора
- Raspberry Pi RP2040 двухъядерный Arm Cortex-M0+ @ 133 МГц с 264 КБ SRAM
- Хранилище – 8 МБ Flash
- Видеовыход
- Порт HDMI 2.1 до 4K (4096 x 2160) @ 60 Гц
- 2-линковый разъем eDP 1.4b до 1920 x 1080 @ 60 Гц + разъем I2C для сенсорного дисплея
- Поддерживается 2 независимых дисплея
- Аудио
- Аудиоразъем 3,5 мм
- Сигналы для динамиков через 36-контактный заголовок
- Цифровой аудиовыход через HDMI
- Сетевые интерфейсы
- Гигабитный Ethernet порт RJ45 с поддержкой Wake-on-LAN (WoL)
- Опционально Wi-Fi и Bluetooth через слот M.2 E-Key 2230
- Опциональная плата расширения M.2 4G LTE (DFR1249)
- USB
- USB – 3 порта USB 3.2 Gen 2 (10 Гбит/с) Type-A
- Заголовок USB 2.0
- Расширение
- Слот M.2 E-Key 2230 (PCIe/CNVio), в основном используется для WiFi и Bluetooth
- 16-контактный FFC разъем PCIe Gen3, совместимый с разъемом PCIe Raspberry Pi 5
- 36-контактный заголовок GPIO (мама) с до 3x ADC, 16x DI/DO, UART, USB 2.0, динамик…; уровни I/O 3,3 В.
- Безопасность – TPM 2.0, интегрированный в CPU
- Разное
- Разъем для батарейки RTC
- DIP-переключатель для автоматического включения питания/управления питанием MCU
- 4-контактный разъем для вентилятора 5V PWM
- 10-контактный разъем управления питанием
- Питание
- До 15 В через порт USB Type-C PD
- От 10 до 15 В через 4-контактный разъем питания
- Габариты – 88 x 77 x 19 мм
DFRobot/LattePanda предоставляет поддержку Windows 10/11 и Ubuntu 22.04/24.04 для платы. Компания также предлагает решения для пассивного и активного охлаждения. Некоторые могут сожалеть об отсутствии слота M.2 Key-M, но компания разработала различные платы расширения для новой SBC на базе Intel N150, включая плату расширения M.2 M Key для SSD или AI-ускорителей, плату расширения PoE, плату расширения UPS и плату расширения 4G LTE, которые подключаются через разъем PCIe или 36-контактный заголовок. Узнайте, как начать работу, на сайте документации .
Хотя компания старалась сохранить совместимость с более ранней LattePanda V1, и большинство изменений улучшают пользовательский опыт, некоторые вещи нарушают совместимость. В частности, разъем MIPI DSI был заменен на разъем eDP, поэтому дисплеи для V1 больше не работают. Требования к питанию изменились, поэтому потребуется другой блок питания USB PD, а для работы платы требуется решение для охлаждения. Уровни I/O теперь 3,3 В вместо 5 В из-за перехода с AVR MCU на Raspberry Pi RP2040. DFRobot написал руководство по миграции для тех, кто переходит на IOTA с платы LattePanda V1 SBC.
Комплекты LattePanda IOTA SBC можно приобрести сейчас от $166 на сайте DFRobot . Самая дешевая модель оснащена 8 ГБ оперативной памяти, 64 ГБ флеш-памяти eMMC, неактивированной ОС (предположительно, Windows 11), пассивным радиатором и модулем Intel AX211 WiFi 6E, так как на этой странице невозможно заказать плату без беспроводного модуля. Можно изменить конфигурацию для увеличения памяти или хранилища, выбрать Windows 11 IoT Enterprise (активированную), одну или несколько плат расширения, 7-дюймовый или 11,6-дюймовый дисплей и другие аксессуары. Есть другая страница продукта, где можно приобрести только плату от $129 . Ближайшим конкурентом, который приходит на ум, является SBC Radxa X4 с комбинацией Intel N100 + RP2040 , предлагаемая в более компактном форм-факторе размером с кредитную карту.
