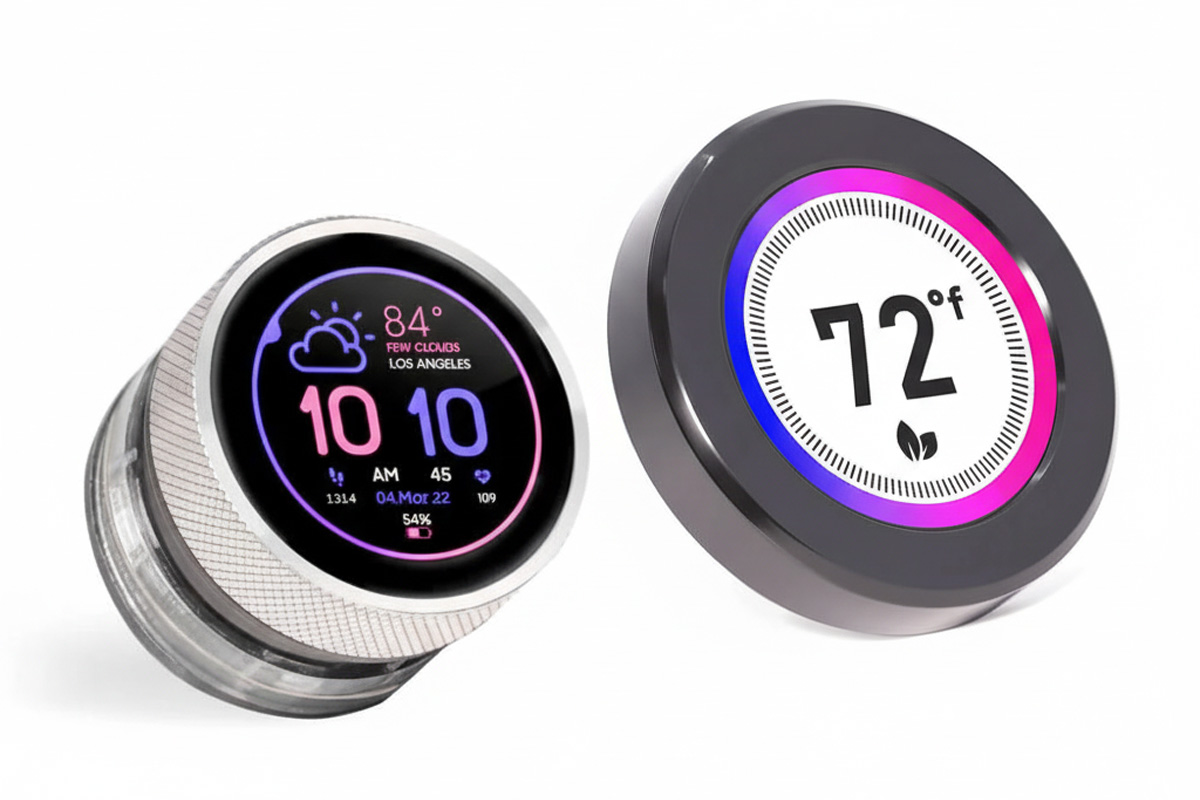

Elecrow добавила два новых ротационных дисплея на базе ESP32-S3 в свою линейку CrowPanel Advance , которые выпускаются в размерах 1,28 дюйма (240×240) и 2,1 дюйма (480×480) и оснащены круглым IPS экраном с энкодером, сенсорным вводом и кнопкой.
Оба ротационных дисплея оснащены IPS емкостными сенсорными экранами, энкодером с плавным ходом, функцией нажатия на энкодер, окружающей подсветкой, питанием через USB-C (5V) и возможностями расширения через UART, I²C и FPC коннекторы. Эти функции делают их подходящими для DIY-проектов, IoT-прототипов и разработки встраиваемых продуктов для различных применений, включая умную бытовую технику, промышленные системы управления и сценарии обучения созданию интерфейсов.
Характеристики ротационных дисплеев Elecrow CrowPanel 1,28 и 2,1 дюйма:
- SoC – Espressif Systems ESP32-S3R8
- ЦП – Двухъядерный процессор Xtensa LX7 с тактовой частотой до 240 МГц
- Память – 512 КБ SRAM, 8 МБ PSRAM
- Беспроводная связь
- Wi-Fi 4 (802.11 b/g/n, 2.4 ГГц)
- Bluetooth 5.0 LE
- Накопитель – 16 МБ флеш-памяти
- Дисплей
- Две опции
- 1,28-дюймовый IPS сенсорный экран, разрешение 240 × 240
- 2,1-дюймовый IPS сенсорный экран, разрешение 480 × 480
- Общие особенности
- Емкостный сенсорный ввод
- Энкодер с вращением по/против часовой стрелки и функцией нажатия
- Светодиодная окружающая подсветка
- Две опции
- USB – Интерфейс USB через коннектор типа MX с шагом 1,25 мм для питания и программирования
- Расширение через FPC коннектор
- 12-контактный FPC коннектор может использоваться для питания/программирования
- UART, I2C
- USB
- 2x GPIO(IO4, IO12)
- 2-й коннектор типа MX с шагом 1,25 мм для UART
- 2-й коннектор типа MX с шагом 1,25 мм для I2C
- 12-контактный FPC коннектор может использоваться для питания/программирования
- Прочее
- Кнопки Boot, Reset и нажатия энкодера
- Светодиодный индикатор питания
- Клеммы с винтами M2.5
- Питание
- Вход 5V/1A через USB (зарядка/программирование)
- Рабочее напряжение – модуль 5V, основной чип 3.3V
- Габариты и вес

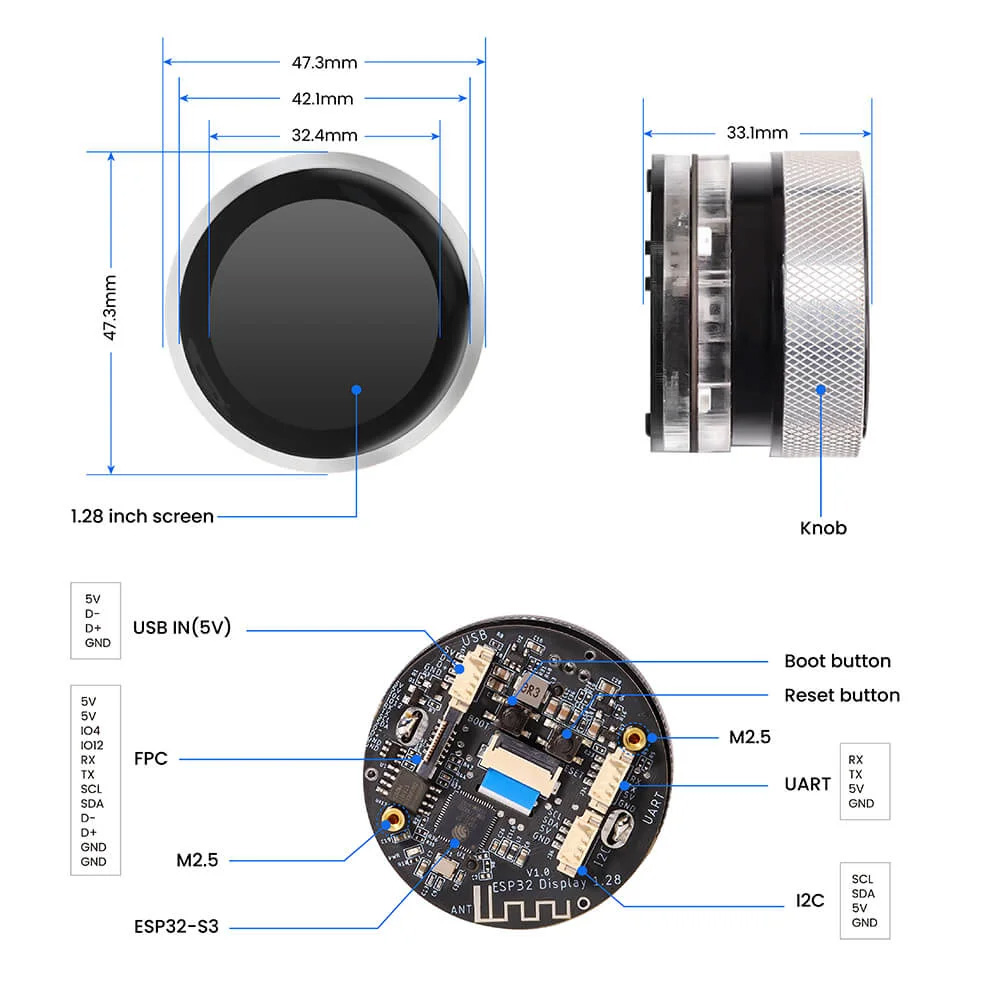

- 1,28 дюйма – 48 × 48 × 33 мм | 50 грамм
- 2,1 дюйма – 79 × 79 × 30 мм | 80 грамм
- Температурный диапазон
- Рабочий – от -20°C до 65°C
- Хранения – от -40°C до 80°C
- Материалы изготовления – Алюминиевый сплав + пластик + акриловый корпус
Что касается программной поддержки, ротационные дисплеи могут работать/программироваться с Arduino IDE, фреймворком ESP-IDF, MicroPython, PlatformIO, Lua RTOS или прошивкой ESPHome для интеграции с Home Assistant. Они также поддерживают графическую библиотеку LVGL и SquareLine Studio для создания пользовательских интерфейсов. Больше информации об устройствах можно найти на вики 2,1-дюймового и 1,28-дюймового дисплеев.
Мы также писали о других ротационных дисплеях на ESP32-S3, включая ротационный дисплей MaTouch , MaTouch SmartKnob, M5Stack M5Dial , Waveshare ESP32-S3-Knob-Touch-LCD-1.8, контроллер ротационного дисплея Makerfabs и многие другие. Так что вариантов для начала работы предостаточно.
Ротационные дисплеи Elecrow ESP32-S3 доступны на AliExpress за $37,99 (модель 1,28 дюйма) и $43,99 (вариант 2,1 дюйма) . Их также можно приобрести за $29,00 (1,28 дюйма) и $35,70 (2,1 дюйма) в магазине Elecrow.
