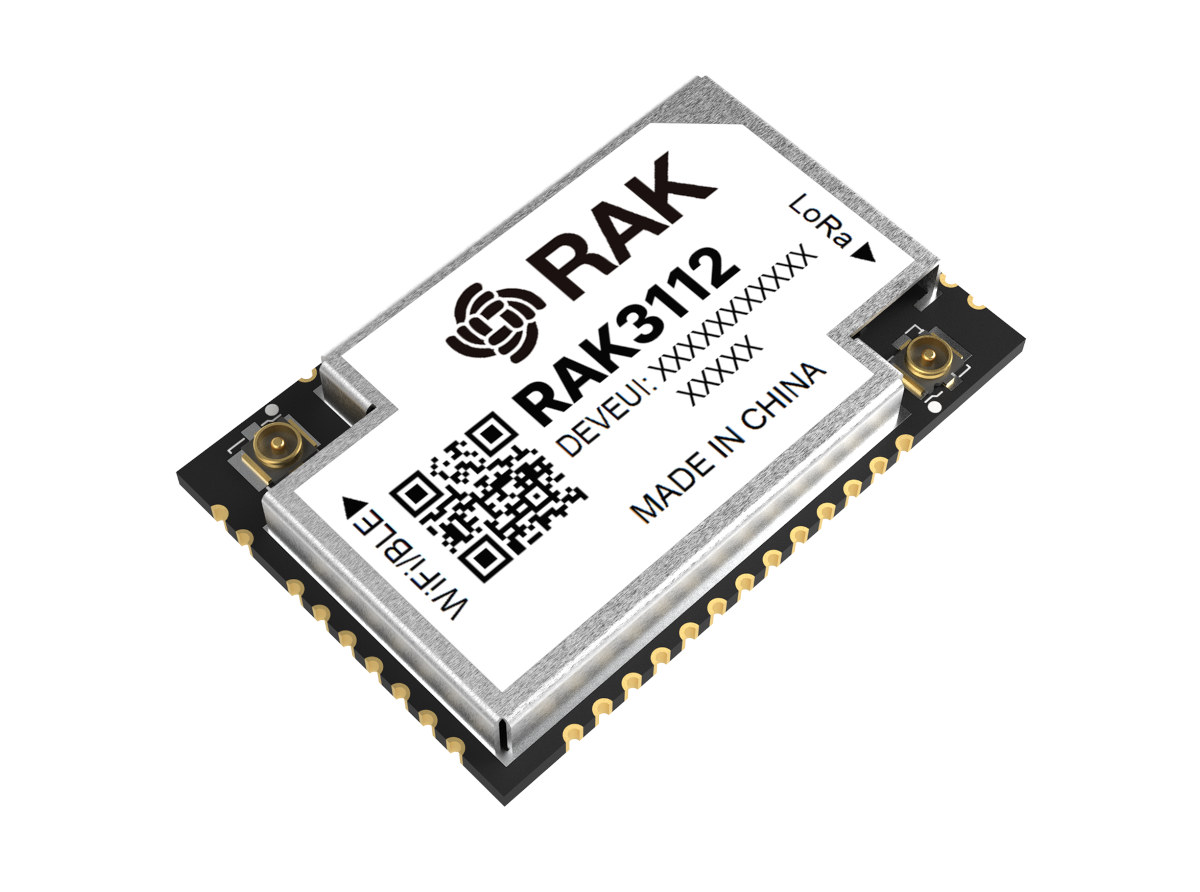

RAKwireless «RAK3112 WisDuo Module for Edge AI with LoRa» объединяет ESP32-S3 SoC с WiFi и BLE и трансивер Semtech SX1262 LoRa для приложений Edge AI и пользовательских интерфейсов Meshtastic.
Модуль 3-в-1 LoRa + WiFi + BLE является обновлением основанного на ESP32 RAK11200 WisDuo LoRa модуля, который имеет ограничения в вычислительной мощности и памяти. Они стали очевидны в более требовательных приложениях, таких как Edge AI или сложные mesh-сети. Благодаря 16 МБ флеш-памяти, 8 МБ PSRAM и более мощному микроконтроллеру ESP32-S3, модуль RAK3112 WisDuo преодолевает эти ограничения для обработки видео и аудио, а также для mesh-сетей, таких как Meshtastic. Он также предлагает более мощную альтернативу совместимому по выводам RAK11160 модулю на STM32 + ESP32-C2 , который лучше подходит для датчиков с питанием от батарей.
Характеристики RAKwireless RAK3112:
- Основной MCU – Espressif Systems ESP32-S3
- CPU – 32-битный двухъядерный Xtensa LX7 @ 240 МГц с векторными инструкциями, ускорением ИИ и поддержкой контроллера LCD
- Память – 512 КБ SRAM, 8 МБ PSRAM, 16 КБ RTC SRAM
- Беспроводные интерфейсы – WiFi 4 (2.4 ГГц) и Bluetooth 5.0
- Накопитель – 16 МБ Flash
- LoRa трансивер – Semtech SX1262
- Поддержка LoRa и LoRaWAN
- Диапазоны частот
- 863 МГц до 928 МГц
- IN865, EU868, AU915, US915, KR920, RU864 и AS923-1/2/3/4
- Соответствие спецификации LoRaWAN 1.0.2 ( LoRaWAN Basics Modem поддержка в разработке)
- LoRa связь точка-точка (P2P)
- Дальность связи более 10 км с оптимизированной антенной
- 44 контактные площадки с USB, UART, I2C, SPI, ADC, GPIO и т.д….
- Антенны – Два u.FL антенных разъема или RF площадки
- Напряжение питания – 3.0В ~ 3.6В
- Габариты – 23 x 15 x 3 мм
- Температурный диапазон – -40°C до 85°C
Модуль программируется через ESP-IDF, Arduino и PlatformIO, но не поддерживается IoT платформой разработки Rui3 компании, используемой в различных модулях. RAKwireless также упоминает совместимость по принципу plug-and-play с базовыми платами WisBlock, но для RAK3112 в настоящее время отсутствует адаптер, такой как RAK11162 Core Module на основе RAK11160, для легкой интеграции в экосистему WisBlock. [Обновление: RAK3312 является эквивалентным WisBlock LoRaWAN модулем и будет представлен в предстоящем WisMesh RAK3312 Starter Kit ]
Модуль LoRa хорошо подходит для проектов с графическим интерфейсом и Meshtastic UI, а также для поддержки Edge ML через TensorFlow Lite Micro и библиотеку ESP-DL . Документация предоставляет дополнительную информацию об аппаратном обеспечении и объясняет, как начать программирование на Arduino и подключить модуль к The Things Network (TTN).
Новый модуль LPWAN RAK3112 WisBlock продается за $8 на AliExpress и в магазине RAKwireless , что сравнимо с $6.5 и $9.9 для модулей RAK11160 и RAK11200 соответственно. Если вы не планируете использовать свою, вам также нужно будет добавить один из вариантов антенны в заказ за $3–6.
