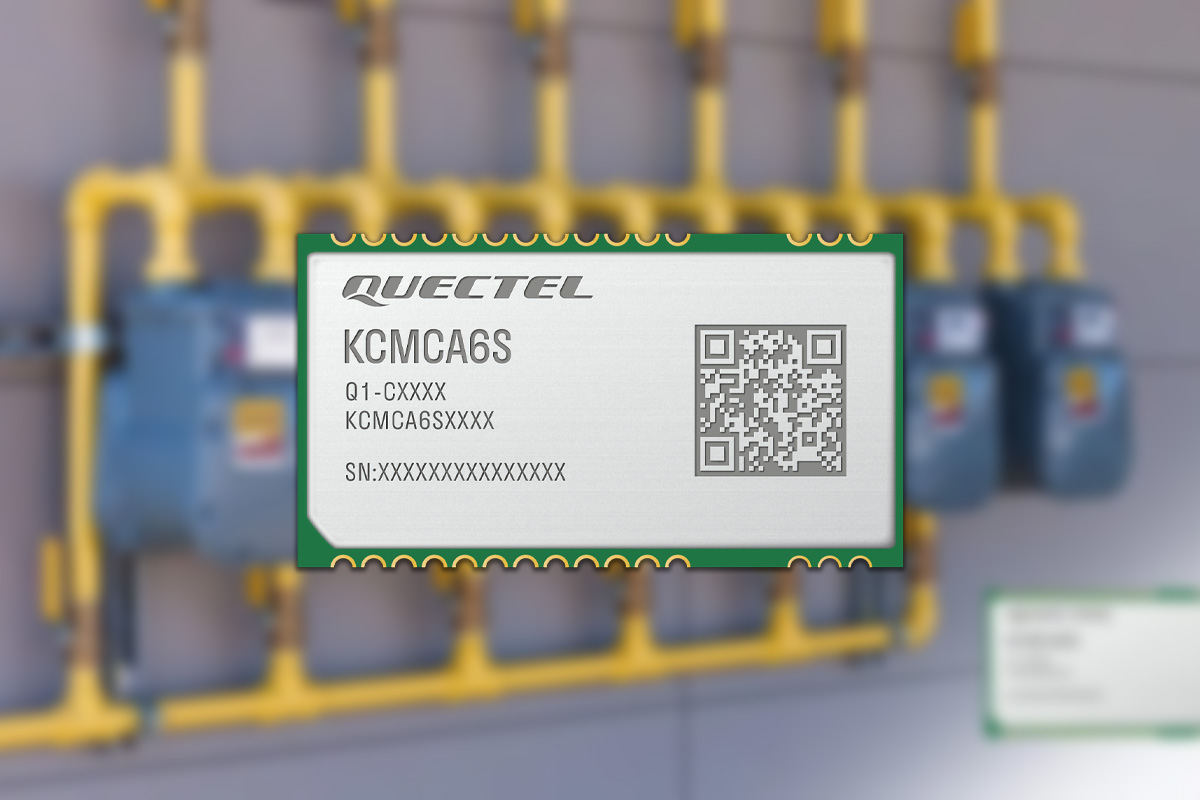

KCMCA6S от Quectel — это серия промышленных беспроводных модулей M-Bus (wM-Bus), построенных на базе чипсета Silicon Labs EFR32FG23 . Модули работают в диапазонах 868 МГц, 169 МГц и 433 МГц и поддерживают стандарт EN13757-4 wM-Bus для умного учета и приложений AMI (Advanced Metering Infrastructure).
Устройство оснащено процессором Arm Cortex-M33, 32 КБ SRAM, 256 КБ флеш-памяти и трансивером Sub-GHz. Оно поддерживает множественные режимы wM-Bus (T, C, S, R, N, F) с динамическим переключением между режимами, гибкой конфигурацией частоты и энергоэффективной работой наряду с многоуровневыми механизмами безопасности. Интерфейсы включают USART, SWD и GPIO, с опциональными EUSART, I²C и ADC через мультиплексирование выводов. Доступный в двух вариантах (с фильтром SAW или без), модуль поставляется в компактном корпусе LCC размерами 25,4 × 14,0 × 2,9 мм для систем учета воды, электричества, газа и тепла.
Спецификации Quectel KCMCA6S:
- MCU — Silicon Labs EFR32FG23
- Ядро – Arm Cortex-M33, до 78 МГц
- Память – 32 КБ SRAM
- Хранилище – 256 КБ флеш-памяти
- Беспроводная связь
- Протоколы
- Wireless M-Bus (стандарт EN13757)
- Проприетарный Amazon Sidewalk (в разработке)
- Диапазоны частот
- 868 МГц
- 169 МГц, 433 МГц (в разработке)
- Модуляция – 2/4-FSK, OQPSK, DSSS, (G)MSK, OOK
- Режимы работы
- T, C
- S, R, N, F (в разработке)
- Мощность передачи – до 14 дБм
- Чувствительность приемника – до -105 дБм (868,95 МГц, PER < 1%)
- Скорость передачи чипа – 100 kcps (T1/T2)
- Антенна – 1x интерфейс для штыревой антенны
- Протоколы
- Расширение – 11× GPIO с USART, SWD, и EUSART, I²C, ADC через мультиплексирование выводов
- Питание – от 1,71 В до 3,8 В (тип. 3,3 В)

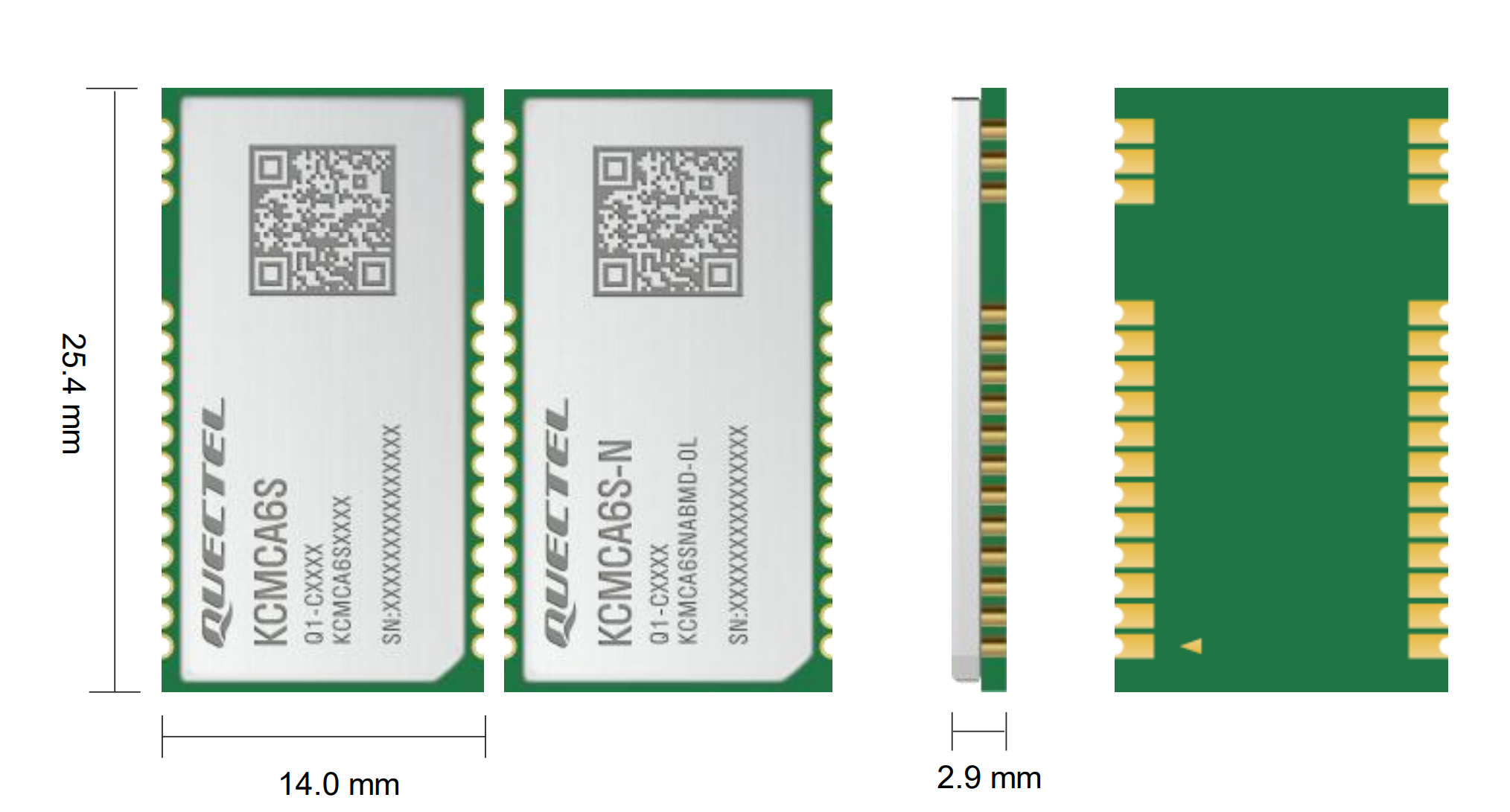

- Габариты – 25,4 × 14,0 × 2,9 мм
- Температура
- Рабочая – от -40 °C до +85 °C
- Хранения – от -45 °C до +95 °C
- Сертификации – CE (в процессе)
Серия KCMCA6S поставляется в двух версиях: KCMCA6SABMD-0L со встроенным фильтром SAW для подавления помех, и KCMCA6SNABMD-0L без фильтра SAW для снижения стоимости и немного уменьшенных потерь мощности.
Поскольку KCMCA6S основан на чипсете Silicon Labs EFR32FG23, он должен поддерживать IDE Simplicity Studio от Silicon Labs, библиотеки драйверов и стеки беспроводных протоколов для wM-Bus. Также имеется библиотека для шифрования AES и опциональная поддержка Sidewalk и проприетарных протоколов, которая находится в разработке у Quectel.

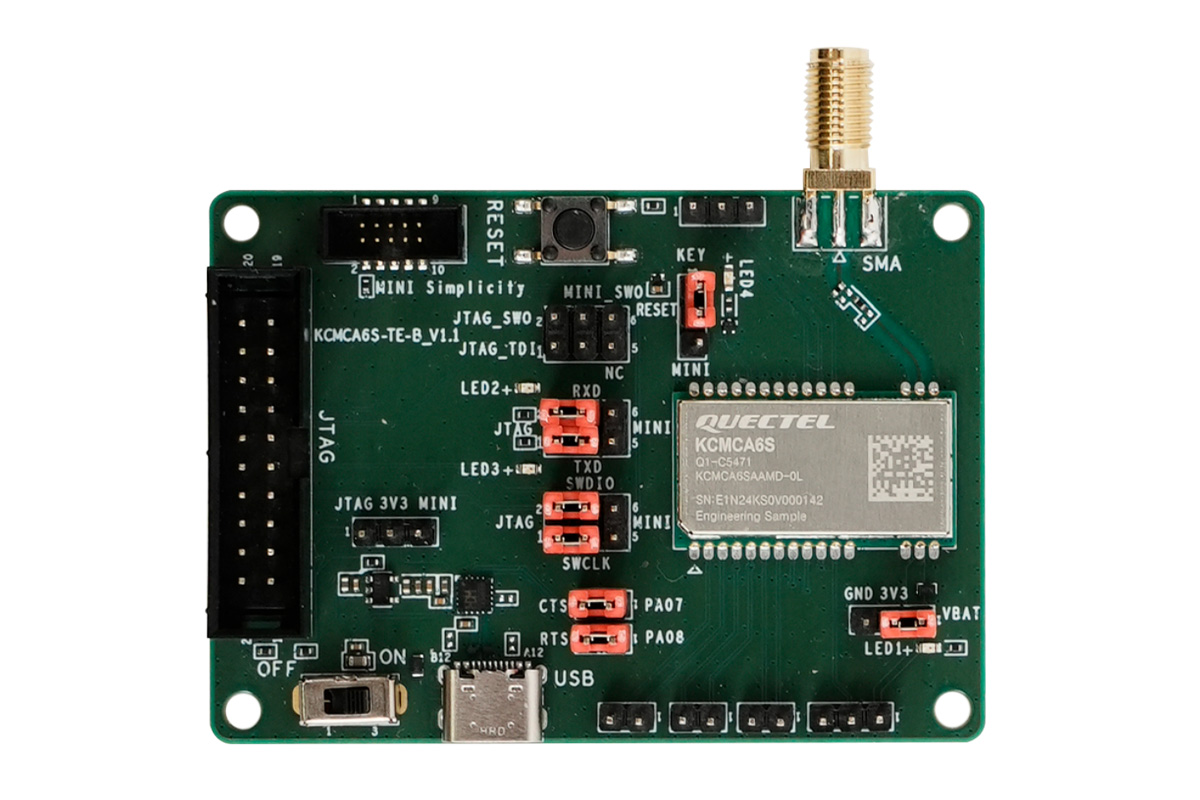

Компания также упоминает, что плата расширения KCMCA6S-TE-B используется для оценки модулей KCMCA6S. Она оснащена мостом USB-to-UART, входом питания USB Type-C, разъемами JTAG и Mini Simplicity для отладки и обновления прошивки, а также разъемом SMA для RF-тестирования. Плата также имеет переключатель питания, кнопку сброса, заголовки GPIO, тестовые точки и светодиоды статуса для проверки питания и активности данных. Также упоминается плата расширения KCMCA6SNABTB-0L, но информация о этой конкретной плате отсутствует.
Ранее сообщалось о модуле LoRa Quectel KG200Z , который позже добавил поддержку wM-Bus. Но новая серия KCMCA6S поставляется со встроенной поддержкой wM-Bus и добавляет больше вариантов частот и функций безопасности. Также существуют другие MCU, такие как Semtech LR2021 и STMicro STM32WL , которые поддерживают протокол wM-Bus и используются для аналогичных приложений.
На момент написания, компания не предоставляет информацию о ценах, и для получения дополнительной информации необходимо связаться с компанией напрямую. Некоторая дополнительная информация доступна на странице продукта и пресс-релизе .
