PwrTool 500 – Монитор батарей и источников постоянного тока с открытым исходным кодом для Home Assistant (Краудфандинг)

PwrTool 500 от Voidbox – это монитор батареи и питания для Home Assistant на основе платы FLIP_C3 ESP32-C3 с понижающим преобразователем, устойчивым к 60В , который разработан для автономных и других приложений с питанием от постоянного тока.

PwrTool 500 разработан для большинства систем постоянного тока 12-48В и способен выдерживать пиковый ток до 500А в диапазоне постоянного напряжения 6-60В. Плата поддерживает прошивку ESPHome для легкой интеграции с Home Assistant и предоставляет данные о потоке энергии, генерации, хранении и потреблении.

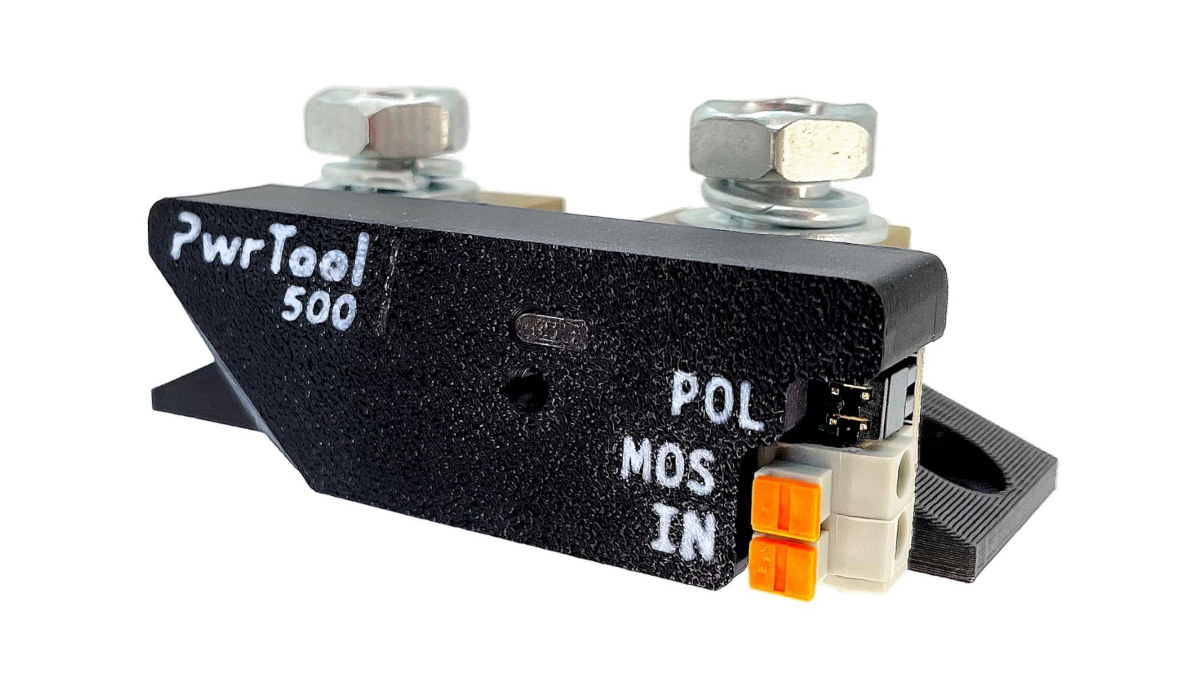

PwrTool 500

Характеристики PwrTool 500:

  • Основная плата – Контроллерная плата FLIP_C3
    • Беспроводной модуль – ESP32-C3-MINI-1
      • Система на кристалле – ESP32-C3
        • Микроконтроллер – Ядро RISC-V @ 160 МГц
        • Беспроводная связь – Подключение Wi-Fi и BLE 5
      • PCB антенна
    • USB – Порт USB-C для прошивки и восстановления
    • Расширение
      • Коннекторы Stemma QT и Qwiic (I2C и UART)
      • 9-контактные + 10-контактные разъемы с GPIO, I2C, SPI, ШИМ, UART, 5В, 3.3В и землей
    • Прочее
      • Уровнесдвинутый выход WS2812, способный питать 100+ светодиодов
      • Светодиод статуса
      • Кнопки Boot и Reset
    • Встроенный понижающий преобразователь 5В/2А – До 10Вт; устойчив к напряжению до 50В постоянного тока для прямого подключения; абсолютный максимум 60В (с предварительным зарядным резистором)
  • Прочее – Датчик SHTC3 для мониторинга температуры и влажности окружающей среды
  • Мониторинг питания
    • Системное напряжение – 6–60 В постоянного тока (совместимо со всеми литиевыми, LiFePO₄ и свинцово-кислотными батареями)
    • Ток – Пиковый 500 А / постоянный 300 А, шунт
    • INA238 16-битный предусилитель и АЦП с встроенным датчиком температуры, обращенным к шунту
    • Полярность – Мониторинг со стороны питания или массы, выбирается перемычкой (предустановлена на массу)
    • N-канальный MOSFET на 45 Вт для ШИМ-управления светодиодным освещением или управления мощной нагрузкой через реле или контактор
  • Габариты – Уточняются
Power Meter with FLIP_C3 ESP32-C3 board
Внутренняя конструкция с платой FLIP_C3

Монитор питания PwrTool 500 поставляется с предустановленной пользовательской прошивкой ESPHome , и Voidbox предоставляет репозиторий на GitHub с различными примерами YAML-конфигураций для FLIP_C3 и PowerTool 500, которые можно использовать как есть (например, pwrtool500.yaml) или настроить под свои нужды. Больше подробностей можно найти в вики , включая ссылки на схему, разводку печатной платы и ведомость материалов, созданные в EasyEDA Pro.

После подключения к Wi-Fi ваш PwrTool 500 должен быстро появиться в Home Assistant с данными о мощности, напряжении, токе, температуре и влажности, а также переключателями для светодиодов и MOSFET PwrTool. Хотя существует множество совместимых с Home Assistant решений для мониторинга питания для устройств переменного тока , PwrTool 500 ориентирован на приборы с питанием от постоянного тока.

PwrTool 500 Home Assistant Dashboard
Панель Home Assistant для PwrTool 500

VoidBox запустила монитор батареи и питания PwrTool 500 на Crowd Supply с целью финансирования в 5000 долларов. Взнос в 149 долларов должен обеспечить получение PwrTool 500 с 2-метровым красным проводом 18 AWG с концевой гильзой и кольцевым наконечником до конца апреля 2026 года. Цена включает доставку по всему миру.

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
