AAEON MIX-MTLD1 – промышленная плата формата Mini-ITX с процессором Meteor Lake-H/U и функцией удаленного управления

AAEON MIX-MTLD1 – это промышленная материнская плата формата Mini-ITX с поддержкой управления внеполосным доступом (OOB) на базе процессора Intel Core Ultra Meteor Lake H/U (по умолчанию Intel Core Ultra 5 125H).

Плата поддерживает до 96 ГБ оперативной памяти DDR5-5600, расширение PCIe Gen 5, двойной LAN и различные варианты ввода-вывода, включая семь USB и четыре заголовка COM, а также имеет дизайн, довольно похожий на Jetway MTX-ARH1 , выпущенную на прошлой неделе, с SoC Intel Core Ultra 5 125H или Core Ultra 7 155H. Отличие MIX-MTLD1 заключается в заголовке NCSI для управления внеполосным доступом (OOB) с использованием модуля MOD-RMB, который связывает контроллер Ethernet с BMC для удаленного мониторинга и управления независимо от ОС, работающей на CPU. Эта функция распространена в серверах, но более редка для промышленных плат Mini-ITX , хотя ранее мы освещали материнские платы mini-ITX DFI RPS101/RPS103 и материнскую плату HoneyComb Ryzen V3000 с поддержкой управления OOB и BMC соответственно.

MIX-MTLD1 industrial Meteor Lake Mini-ITX Motherboard with OOB management

Характеристики AAEON MIX-MTLD1

  • Meteor Lake -H/U SoC
    • Стандартно: процессор Intel Core Ultra 5 125H 14-ядерный (4P+8E+2LPE) с частотой до 4.5 ГГц, кэш 18 МБ, графика Intel Arc с 7 ядрами Xe @ 2.2 ГГц, NPU Intel AI Boost; TDP: 28 Вт
    • Опции: процессоры Intel Core Ultra серии H (15 Вт) и серии U (28 Вт)
  • Системная память – До 96 ГБ DDR5 5600 МГц (non-ECC) через два слота SODIMM
  • Накопители
    • 2 порта SATA III 6 Гбит/с + коннектор питания SATA (поддержка RAID 0/1)
    • Сокет M.2 2280 M-Key для накопителей NVMe
    • Flash 256 Мбит для AMI BIOS/UEFI
  • Дисплей
    • 4 порта HDMI 2.0 (4096×2160 @60 Гц, с аудио)
    • Коннектор LVDS (1920×1080 @60 Гц, совместная компоновка с eDP)
    • Коннектор eDP (4096×2160 @60 Гц, 4 канала, опция BOM с LVDS)
    • До 4 независимых дисплеев
  • Аудио
    • Аудиокодек Realtek ALC897
    • Разъемы Line-out и Mic-in
    • Внутренний заголовок – динамик 2 Вт/4 Ом
    • Цифровой аудиовыход HDMI
  •  Сети
    • Гигабитный Ethernet порт RJ45 через контроллер Intel I210-AT с поддержкой модуля MOD-RMB OOB (Out-of-Band) через (желтый) заголовок NCSI
    • Порт 2.5GbE RJ45 через I226-V 2.5GbE
    • Опциональный модуль WiFi и Bluetooth через сокет M.2 E-Key
    • Опциональный модуль 4G LTE/5G через сокет M.2 B-Key + слот Nano SIM
  • USB
    • Тыловая панель
      • Порты USB 3.2 Gen2 Type-A
      • Порт USB 3.2 Gen1 Type-C (5 Гбит/с)
      • 3 порта USB 2.0
    • Внутренние заголовки
      • 2x USB 3.2 Gen1 (2 порта)
      • 1x USB 2.0 (2 порта)
  • Последовательные порты – 1x RS-232/422/485 , 3x RS-232 (внутренние заголовки)
  • Расширение
    • Слот PCIe Gen5 x8 (только для серии H; открытый край)
    • Сокет M.2 2280 M-Key (PCIe Gen4 x4, NVMe)
    • Сокет M.2 2230 E-Key (PCIe x1, USB 2.0, CNVi)
    • Сокет M.2 3042/3052 B-Key (PCIe x1, USB 3.2 Gen1)
    • 8-битный DIO (4-вход / 4-выход)
  • Безопасность – встроенный TPM 2.0
  • Разное
    • Сторожевой таймер – 255 уровней
    • Чипсет ввода-вывода Nuvoton NCT6126D
    • 4-контактный заголовок вентилятора CPU
    • Clear CMOS, заголовок зуммера, переключатель режима ATX/AT, джампер отключения ME
    • Мониторинг температуры CPU/Системы, мониторинг напряжения Vcore/5V/3.3V/12V, мониторинг вентилятора шасси
    • Wake On LAN
  • Питание – DC 12V ±5%, пиковая 150 Вт
  • Габариты – 170 x 170 мм (форм-фактор Mini-ITX)
  • Вес – 500 грамм
  • Температурный диапазон – от -20°C до 60°C
  • Влажность – 10% ~ 90% относительной влажности, @ 60°C без конденсации
  • Сертификация – CE, FCC Class

Компания упоминает, что материнская плата поддерживает процессоры серий Meteor Lake-H и U, но в разделе заказа указан только Core Ultra 5 125H.

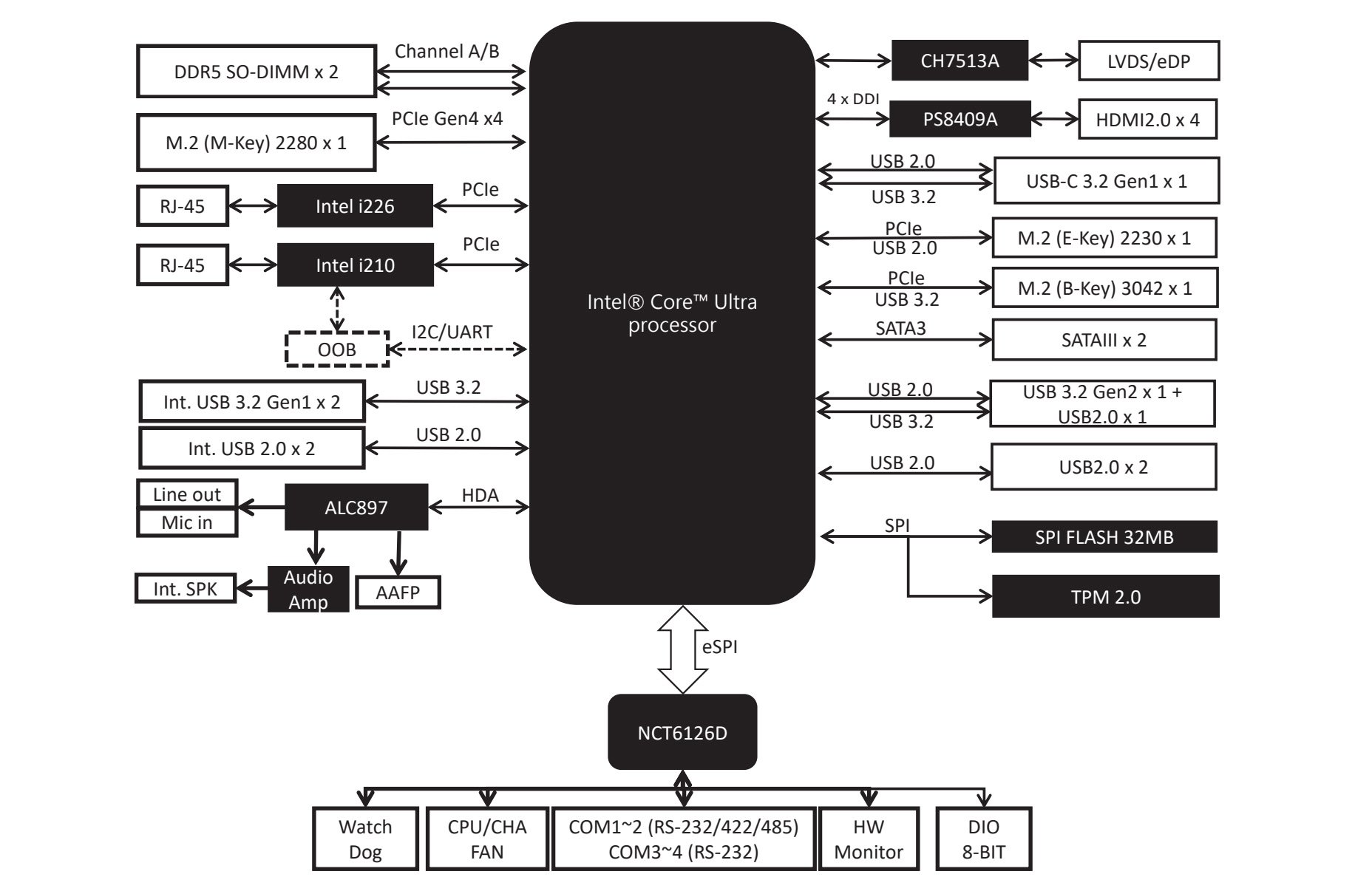

AAEON MIX-MTLD1 Block Diagram
Блок-схема AAEON MIX-MTLD1

MIX-MTLD1 поддерживает Windows 10 64-бит, Windows 11 64-бит и Ubuntu 24.04 с ядром Linux 6.8. BIOS, драйверы, техническое описание и руководство пользователя доступны на странице eShop AAEON, указанной ниже.

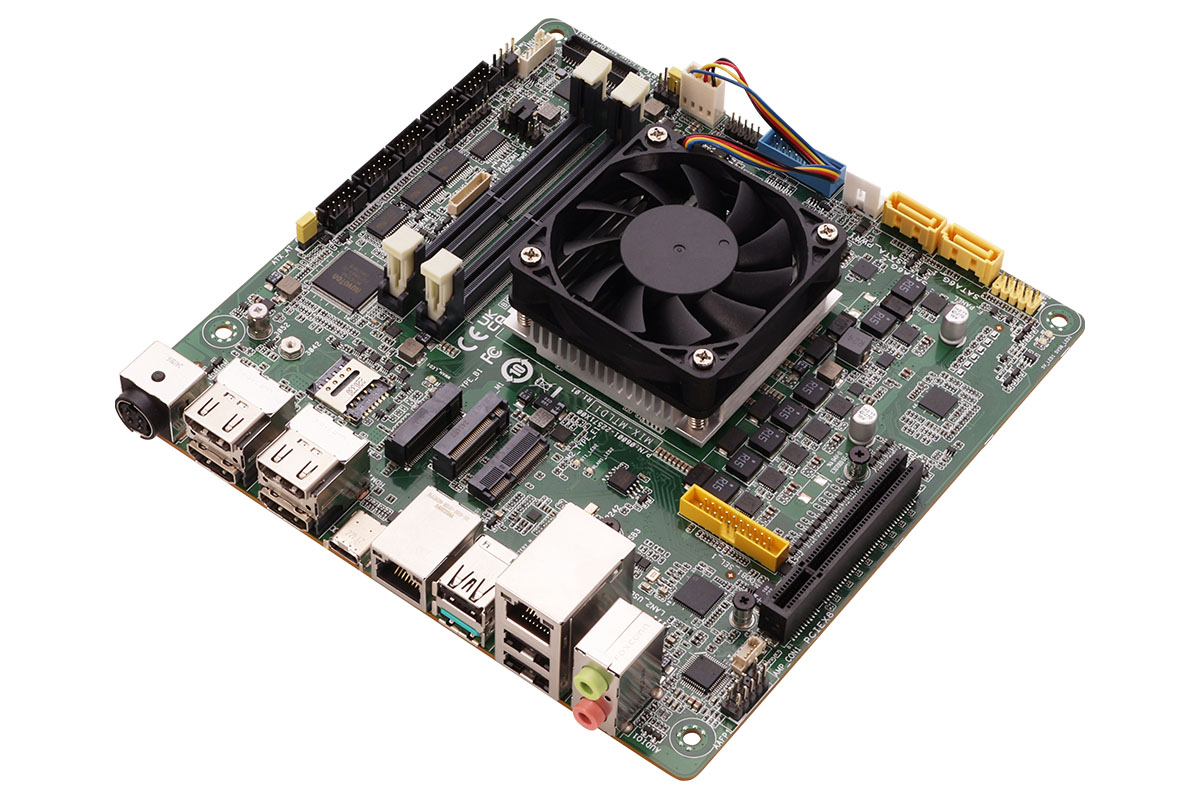

AAEON MIX-MTLD1 Hardware Overview
Обзор аппаратного обеспечения MIX-MTLD1

Промышленная материнская плата MIX-MTLD1 оценивается в $700.00 в eShop AAEON . Комплект включает саму материнскую плату Mini-ITX, вместе с панелью ввода-вывода, кабелем SATA и кабелем питания SATA. Не удалось найти информацию о модуле MOD-RMB, и все, что удалось получить из руководства пользователя, – это диаграмма распиновки заголовка выбора внеполосного доступа, показанная ниже. Дополнительная информация доступна на странице продукта и в   пресс-релизе .
