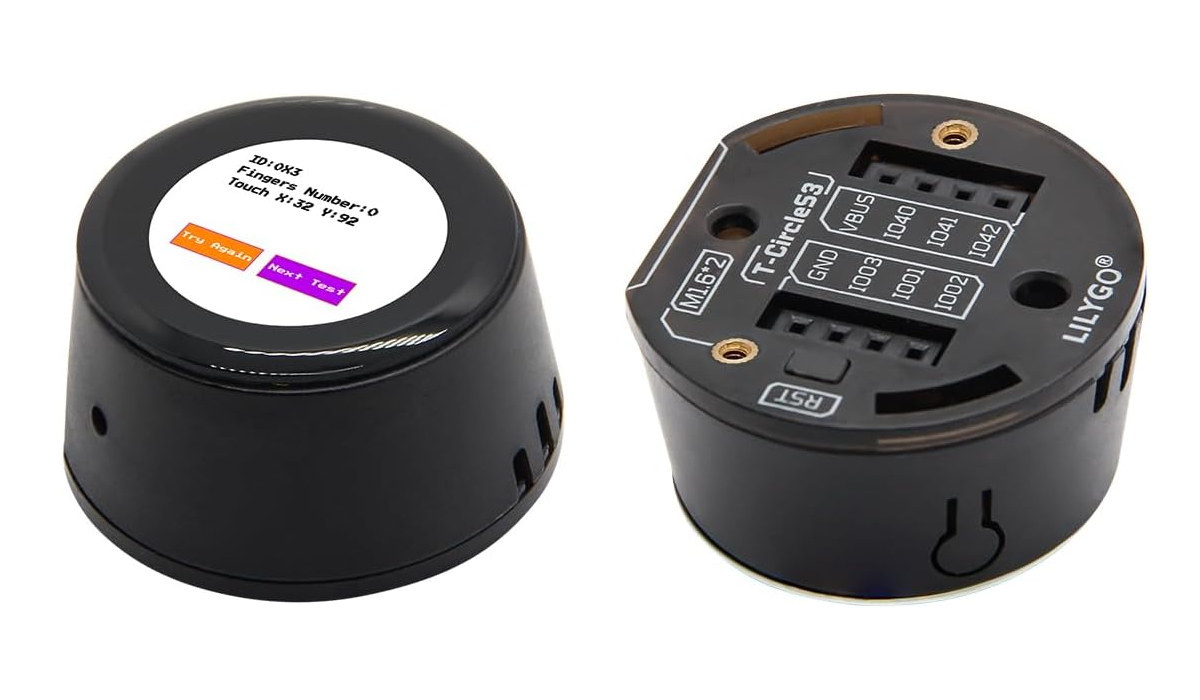

LILYGO T-Circle-S3 – Devkit на базе ESP32-S3 с круглым сенсорным дисплеем 0,75 дюйма, микрофоном и динамиком

LILYGO T-Circle-S3 – это круглая плата разработки с сенсорным дисплеем на базе микроконтроллера ESP32-S3, предназначенная для умных гаджетов, IoT-устройств и носимых применений. Плата интегрирует Wi-Fi 4, Bluetooth 5.0, MEMS-микрофон, 3-ваттный аудиоусилитель класса D с поддержкой динамика, RGB-светодиод, шесть GPIO на тыльной стороне, интерфейс Qwiic и USB-C для зарядки.

Плата очень похожа на Waveshare RP2350-LCD-1.28 своей круглой конструкцией дисплея, но не поддерживает беспроводную связь и аудио. Она также напоминает SB Components’ Dual Roundy (ESP32-S3),   но по сравнению с ней T-Circle-S3 меньше и оснащена сенсорным дисплеем, микрофоном, усилителем для динамика и RGB-светодиодом.

LILYGO T-Circle-S3

Характеристики LILYGO T-Circle-S3:

  • Беспроводной SoC – ESP32-S3R8
    • ЦП – двухъядерный Tensilica LX7 с частотой до 240 МГц с векторными инструкциями
    • Память – 512 КБ SRAM, 8 МБ PSRAM
    • Хранилище – 384 КБ ПЗУ
    • Беспроводная связь – WiFi 4 на 2.4 ГГц и Bluetooth LE
  • Хранилище – 16 МБ флеш-памяти
  • Дисплей
    • Круглый TFT LCD дисплей 0.75 дюйма
    • Разрешение – 160 × 160 пикселей, 262 тыс. цветов
    • Драйвер дисплея – GC9D01N
    • Контроллер емкостного сенсора – CST816D
  • Аудио
    • Усилитель для динамика – Maxim Integrated MAX98357A класса D, I²S, выходная мощность 3 Вт
    • Микрофон – Goertek MSM261 I²S MEMS микрофон
  • USB – 1x USB Type-C для питания, зарядки и программирования
  • Расширение
    • 6x GPIO на тыльной стороне через 2x 4-пиновые гнездовые разъемы
    • Qwiic I²C коннектор
  • Прочее
    • Кнопка сброса
    • APA102 RGB светодиод
  • Питание – 5В через USB Type-C, макс. 500 мА
  • Габариты – 32 мм (основание), 28 мм (верх) x 17 мм высота

Плату разработки можно программировать с помощью Arduino, PlatformIO и фреймворка ESP-IDF. Больше информации, включая аппаратные детали, примеры кода для Arduino, PlatformIO и фреймворка ESP-IDF, а также руководства по быстрому старту, можно найти на GitHub .

LILYGO T Circle Pinout
Диаграмма распиновки LILYGO T-Circle (без ESP32-S3)

LILYGO T-Circle-S3 Pinout
Диаграмма распиновки и обзор аппаратной части T-Circle-S3

Плата разработки поставляется в двух различных вариантах: T-Circle и T-Circle-S3. T-Circle – это только дисплей 0.75 дюйма 160×160, и для работы с ним требуется подключение внешнего контроллера. T-Circle-S3, с другой стороны, является компактной полнофункциональной платой разработки с RGB-светодиодом и USB Type-C для автономных носимых и IoT-приложений.

T-Circle и T-Circle-S3 доступны на AliExpress за $13 и $29 соответственно, а также их можно приобрести на Amazon за $12 или $28.00 .

LILYGO T-Circle-S3 Dimensions
Габариты T-Circle-S3

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
