ArmSoM RK3588 ИИ-модуль системный модуль следует форм-фактору NVIDIA Jetson Nano (Краудфандинг)

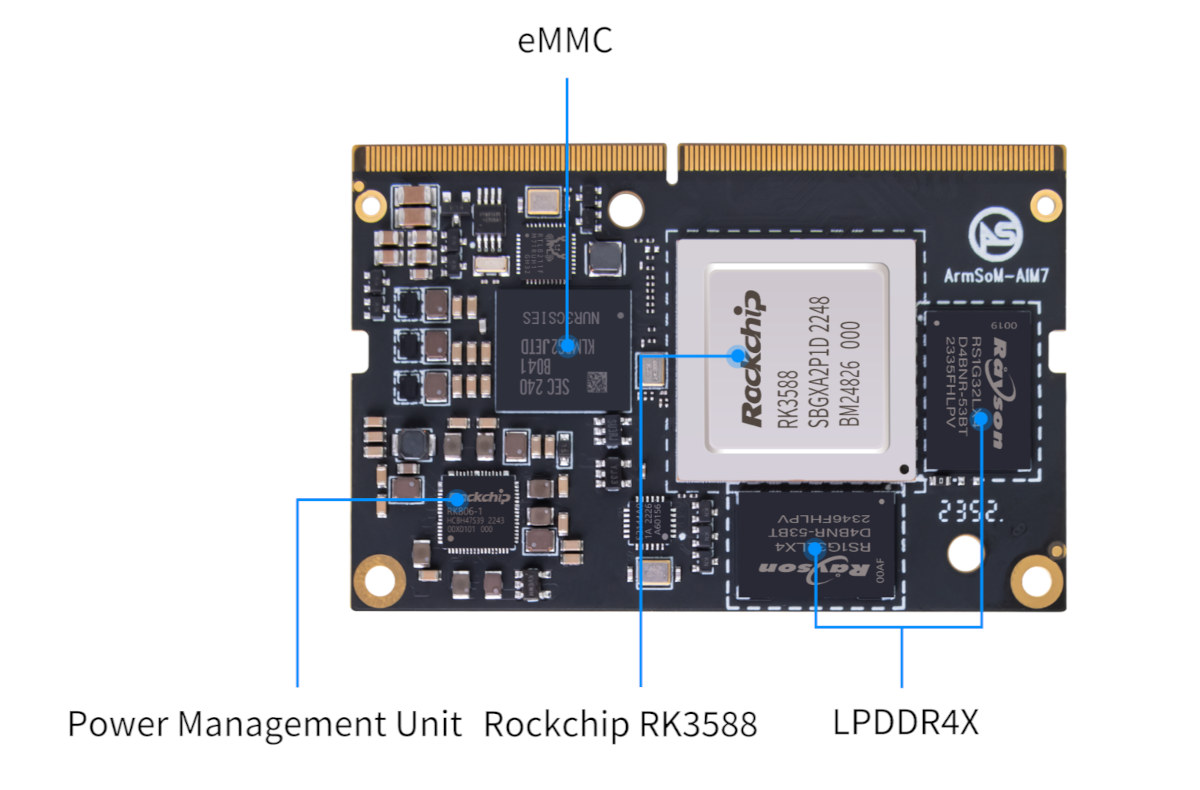

RK3588 AIM7 поставляется с оперативной памятью от 4 ГБ до 32 ГБ, флеш-памятью eMMC от 32 ГБ до 128 ГБ и интегрирует PMIC Rockchip RK806-1, но не имеет контроллера Gigabit Ethernet, в отличие от конкурирующего Mixtile Core 3588E . Хотя RK3588 SoM должен работать с большинством плат-носителей Jetson, ArmSoM также разработала плату-носитель AIM-IO для быстрого начала работы с модулем.

Характеристики RK3588 AI Module7:

• Система на кристалле – Rockchip RK3588
  • ЦП – Восьмиядерный процессор с 4 ядрами Arm Cortex-A76 до 2.4 ГГц, 4 ядра Arm Cortex-A55 до 1.8 ГГц
  • ГП – Arm Mali-G610 MP4 с поддержкой OpenGL ES3.2, OpenCL 2.2, Vulkan1.1
  • AI-ускоритель – НПС 6 TOPS с поддержкой INT4/INT8/INT16
  • ИСП – 48 МП ИСП с поддержкой HDR
  • ВПU
    • Декодирование видео – 8Kp60 H.265/VP9/AVS2, 8Kp30 H.264, 4Kp60 VP9, 1080p60 MPEG-2/1, VC1, VP8
    • Кодирование видео – 8Kp30 H.264/H.265
  • Техпроцесс – 8 нм
• Системная память – 4 ГБ, 8 ГБ (по умолчанию), 16 ГБ или 32 ГБ 64-бит LPDDR4x
• Накопитель – 32 ГБ (по умолчанию), 64 ГБ или 128 ГБ флеш-памяти eMMC 5.1
• 260-контактный SO-DIMM разъем, совместимый с SoM Jetson Nano
  • Накопитель – SDIO 3.0, SATA
  • Дисплей – DP 1.2a, HDMI 2.1/eDP, 2x 2-лайн MIPI DSI
  • Камера – 2x 4-лайн+2x 2-лайн или 5×2-лайн интерфейсы MIPI CSI @ 2.5 Гбит/с/лайн; до 12 камер MIPI CSI
  • Аудио – 2x I2S
  • Сети – Gigabit Ethernet
  • USB – 1x USB 3.0 Gen1, 3x USB 2.0
  • PCIe – PCIe Gen3 x4 + PCIe Gen2 x1
  • Низкоскоростные вводы/выводы – 3x UART, 2x SPI, 4x I2C, GPIO
• Питание
  • Напряжение питания – 5 В постоянного тока
  • PMIC RK806-1 + дискретная силовая схема
• Габариты – 69.6 x 45 мм (12-слойная PCB; форм-фактор NVIDIA Jetson TX2 NX, Orin Nano,…)
• Вес – 17.3 грамма
• Температурный диапазон – Рабочий: от 0°C до +80°C; хранения: от -20°C до +85°C
• Влажность – Рабочая: от 10 до 90%; хранения: от 5 до 95%

Характеристики платы-носителя AIM-IO:

• Поддерживаемые SoM – RK3588 AIM7 SoM и другие совместимые с Jetson Nano/NX модули
• Накопитель – Слот для карт MicroSD
• Видеовыход
  • Порты DisplayPort и HDMI
  • 4-лайн MIPI DSI до 4K @ 60 Гц
• Камера
  • 2x 2-лайн коннектора MIPI CSI
  • 1x 4-лайн коннектор MIPI CSI
  • Поддержка до 8 камер
• Сети – Порт Gigabit Ethernet RJ45
• USB
  • 4x порта USB 3.0 Type-A
  • Порт USB Type-C для прошивки
• Расширение
  • 40-пиновый GPIO-разъем
  • Сокет M.2 E-key (PCIe/USB/SDIO/UART) для модулей WiFi или других
• Питание
  • 12 В постоянного тока через цилиндрический разъем
  • 5 В PoE
• Габариты – 100 x 80 x 29 мм (аналогично Jetson Nano developer kit, совместимо с корпусом)
• Вес – 78.4 грамма

ArmSoM предоставляет образы Debian 11 и Ubuntu 24.10 для RK3588 AIM7 SoM и платы-носителя AIM-IO, а также отмечает поддержку RKNN-Toolkit2 для преобразования моделей TensorFlow/PyTorch в формат RKNN с использованием НПС 6 TOPS. Система способна выполнять детекцию объектов на YOLOv5s (1080p) со скоростью 55 кадров/с, семантическую сегментацию на DeepLabv3+ (4K) со скоростью 25 кадров/с и видеоаналитику восьми потоков 1080p, обрабатываемых синхронно с задержкой менее 100 мс. Дополнительные детали доступны на сайте документации , а также на Google Диске .

Можно ознакомиться с обзором Mixtile Core 3588E Jetson SoM для понимания поддержки ПО и совместимости с Jetson подобных решений. Следует отметить, что тестирование проводилось на Ubuntu 22.04 в 2023 году, поэтому программное обеспечение с тех пор улучшилось, а проблема со старой платой-носителем Jetson Nano Developer Kit A02 может проявляться или нет на RK3588 AIM7. Важно понимать, что совместимость с конкретным носителем не гарантирована и требует индивидуального тестирования.

ArmSoM запустила RK3588 AI Module7 SoM и плату-носитель AIM-IO на Crowd Supply с целью финансирования $4780. Модуль предлагается за $239 с 8 ГБ ОЗУ и 32 ГБ eMMC, а плата-носитель AIM-IO – за $36. Цена включает доставку. Рекомендуется приобретать плату AIM-IO даже при наличии платы-носителя Jetson для наличия заведомо рабочей основы. Для сравнения, модуль Mixtile Core 3558E с 16 ГБ ОЗУ и 128 ГБ eMMC предлагается за $199 (без доставки), а Turing RK1 стоит $169 в конфигурации 8 ГБ/32 ГБ. Оба модуля также совместимы с экосистемой Jetson Nano/TX2 NX, поэтому модель ArmSoM выглядит дороже, что объясняется недавними тарифами и включенной стоимостью доставки. Поставки вознаграждений краудфандинговой кампании ожидаются с 14 января 2026 года.
