CM5-DUAL-ETH-BASE от Waveshare представляет собой плату расширения для Raspberry Pi CM5, обладающую двойным Ethernet (1GbE + 2.5GbE), двумя выходами HDMI 4K, двумя интерфейсами MIPI CSI/DSI и другими функциями. Она поддерживает NVMe SSD или акселераторы ИИ через слот M.2, предлагает порты USB 3.2/2.0, 40-контактный GPIO-разъем и широкий диапазон входного напряжения 7–36 В постоянного тока, что делает её идеальной для промышленных сетевых и периферийных вычислительных приложений.
Ранее мы уже видели другие платы расширения, такие как CM5 MINIMA от Seeed Studio , CM5-NANO-B от Waveshare и CM5-PoE-BASE-A , среди прочих. Однако это единственная плата расширения, которая обладает двойным Ethernet с опцией 2.5GbE и широким диапазоном входного напряжения.

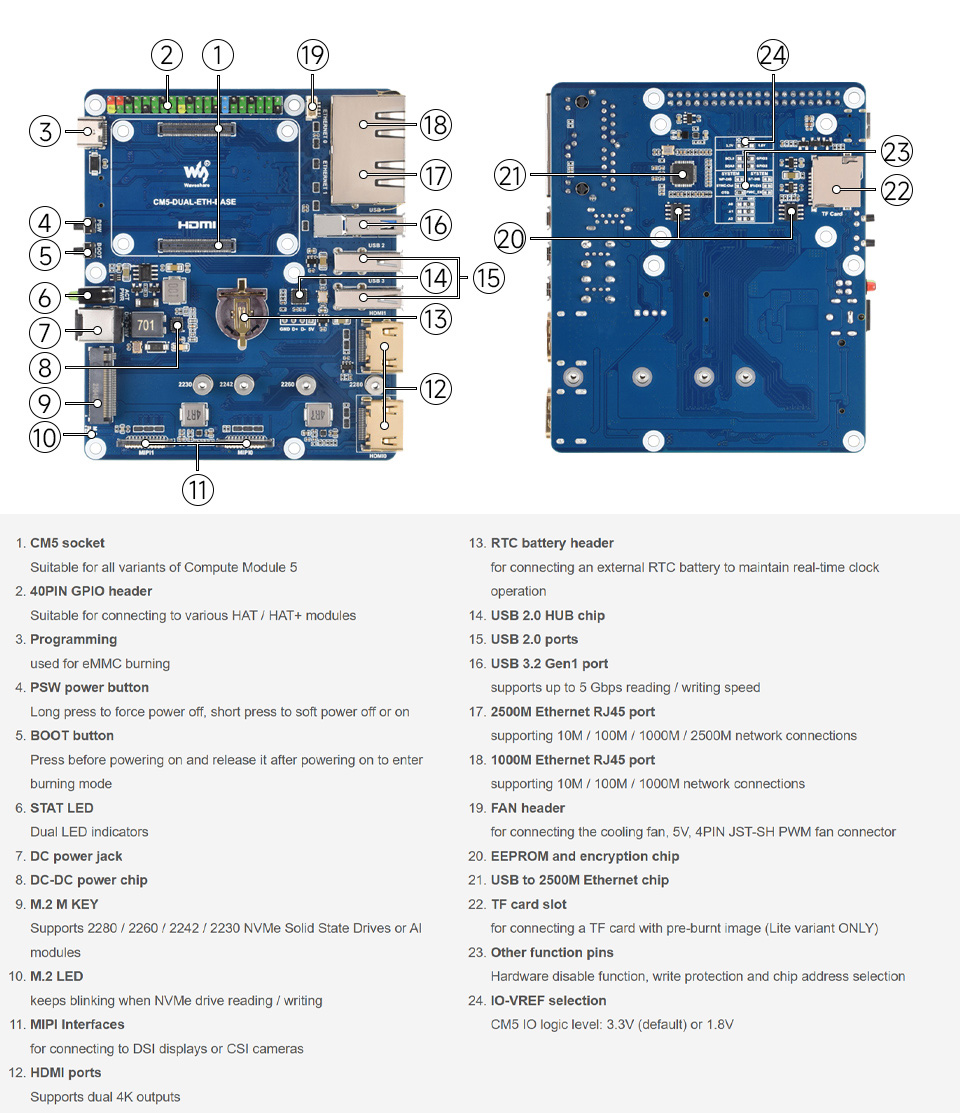

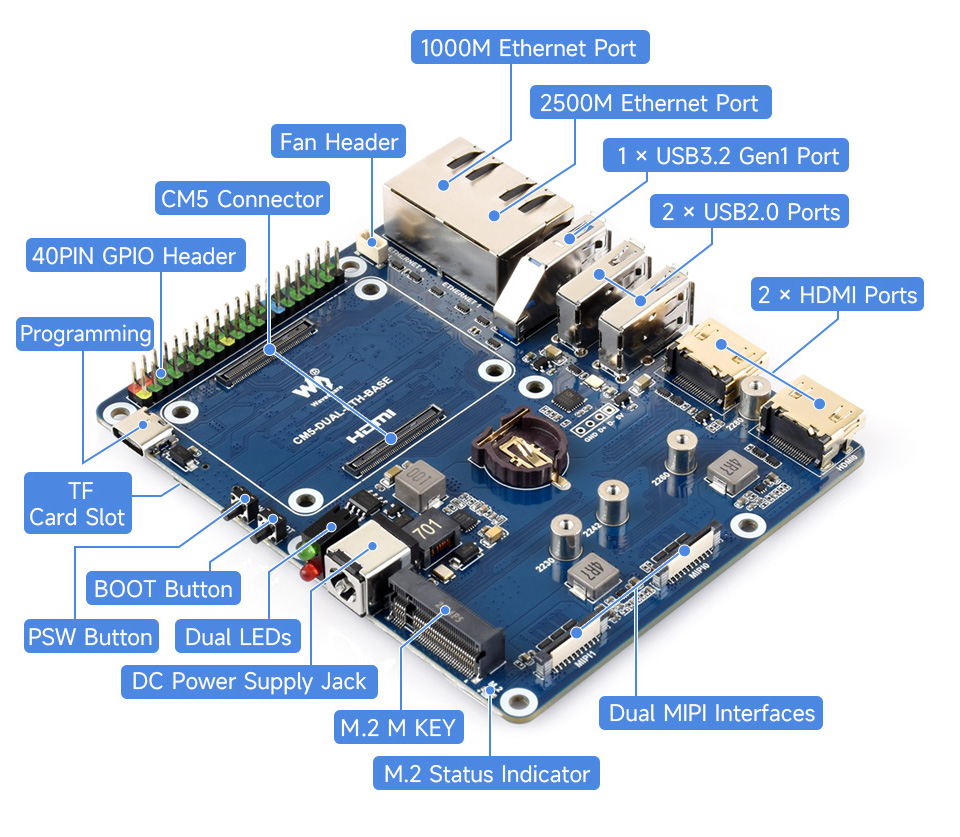

Спецификации Waveshare CM5-DUAL-ETH-BASE:
- Совместимость – Совместима со всеми вариантами Raspberry Pi Compute Module 5
- Накопители
- Слот M.2 M-Key (PCIe Gen2/3 x1) для NVMe SSD или модулей ИИ
- Слот для карты MicroSD (для CM5 Lite без eMMC)
- Дисплей и камера
- 2x порта HDMI с поддержкой вывода двух дисплеев 4K
- 2x 4-канальных 22-контактных интерфейса MIPI DSI/CSI
- Сетевое подключение
- Гигабитный Ethernet порт RJ45
- Порт 2.5GbE RJ45 (10/100/1000/2500 Мбит/с) через чип USB to 2500 Mbps Ethernet
- Аудио – Через порт HDMI
- USB
- Порт USB 3.2 Gen1 (5 Гбит/с) Type-A
- 2x порта USB 2.0 Type-A (через чип USB-концентратора)
- Порт USB Type-C для прошивки eMMC
- Расширение
- 40-контактный цветной GPIO-разъем Raspberry Pi
- Слот M.2 M-Key (PCIe Gen2/3 x1) для NVMe SSD или модулей ИИ
- Прочее
- Кнопки Boot и Power
- Светодиод активности NVMe, светодиоды Ethernet, системные светодиоды STAT
- RTC с батареей (CR1220)
- 4-контактный разъем для вентилятора с ШИМ 5В
- EEPROM и чип шифрования
- Питание – Широкий диапазон напряжения 7–36 В через разъем постоянного тока

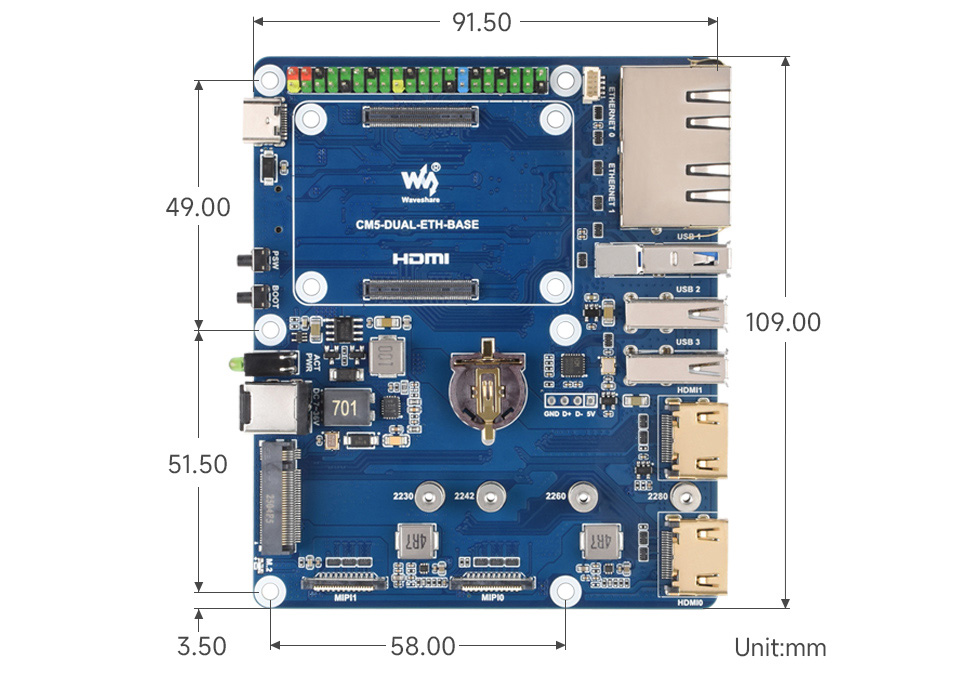

- Габариты – 109.0 x 91.5 мм
Компания отдельно не упоминает ничего о программной поддержке, но плата должна работать с официальной Raspberry Pi OS и другими операционными системами, поддерживаемыми Raspberry Pi CM5. Аналогично плате CM5-NANO-B, она имеет два мультиплексированных порта MIPI CSI или DSI и поддерживает камеры, включая OV9281, IMX290, IMX327, IMX378, IMX219, IMX477 и IMX708. Можно предположить, что одновременно можно использовать одно подключение DSI-дисплея и одно подключение CSI-камеры, как на плате NANO-B, поскольку на момент написания вики Waveshare пуста и находится в разработке.
CM5-DUAL-ETH-BASE доступна на AliExpress за $57.59 , на Amazon за $72.99 и за $54.99 в магазине Waveshare без учета стоимости доставки.
