Шлюз sub-GHz на базе ESP32-C6 и CC1101 поддерживает протокол Honeywell Ramses II

Разработанный Elecram в Нидерландах, субгигагерцевый шлюз на базе трансиверов ESP32-C6 и CC1101 предназначен для объединения сетей Zigbee/WiFi с системами HVAC, поддерживающими субгигагерцевый протокол Honeywell Ramses II. Теперь ими можно управлять через платформы типа Home Assistant или смартфон.

Elecram также предоставляет готовый корпус для 3D-печати для простой интеграции. Конструкция поддерживает крепления M2.5 и M3, что делает устройство подходящим для домашней автоматизации, DIY-прототипирования и интеграции субгигагерцевых устройств в современные сети.

Характеристики субгигагерцевого шлюза на базе ESP32-C6 и CC1101:

Беспроводные модули
- Espressif Systems ESP32-C6-MINI-1-N4
  - Система на кристалле – Espressif Systems ESP32-C6
    - Процессор
      - Одноядерный 32-битный RISC-V с частотой до 160 МГц
      - Энергоэффективное ядро RISC-V с частотой до 20 МГц
    - Память/Хранилище – 320 КБ ПЗУ, 512 КБ ОЗУ
    - Беспроводные интерфейсы – WiFi 6 2.4 ГГц, Bluetooth 5.0, радио 802.15.4 (для Thread/Zigbee)
  - Хранилище – 4 МБ флеш-памяти
  - Антенна – антенна PCB
- Модуль трансивера TI CC1101
  - Рабочий диапазон 855–925 МГц
  - Оптимизированная обработка пакетов и тайминг прерываний для стабильности
  - Улучшенное восстановление FIFO/таймаутов для предотвращения зависаний
USB – 1 порт USB Type-C для питания и программирования
Прочее
- Кнопка сброса и пользовательская кнопка
- Пользовательский светодиод
Питание – 5 В через порт USB-C
Габариты
- Плата – 60 x 30 мм
- Корпус – 63.5 x 33.5 x 12.65 мм

В части программного обеспечения шлюз работает на открытой прошивке, основанной на форке проекта RAMSES ESP , адаптированной под одноядерный ESP32-C6 с поддержкой PlatformIO. Интегрируется с ESPHome и легко подключается к Home Assistant для автоматизации. Улучшения прошивки включают неблокирующую публикацию MQTT, исправления временных зон и SNTP, а также более надежную работу с CC1101. Исходный код, файлы проектов и руководства доступны на GitHub . Файлы корпусов для 3D-печати платы можно скачать на Thingiverse .

Ранее CC1101 использовался в различных хакерских инструментах, таких как расширение Mayhem v2 для Flipper Zero, инструмент Interrupt, и инструмент DisruptorX V2 на базе ESP32 . Данный проект применяет модуль для интеграции умного дома и управления HVAC.

Субгигагерцевый шлюз на базе ESP32 и CC1101 доступен за $35 на Tindie .

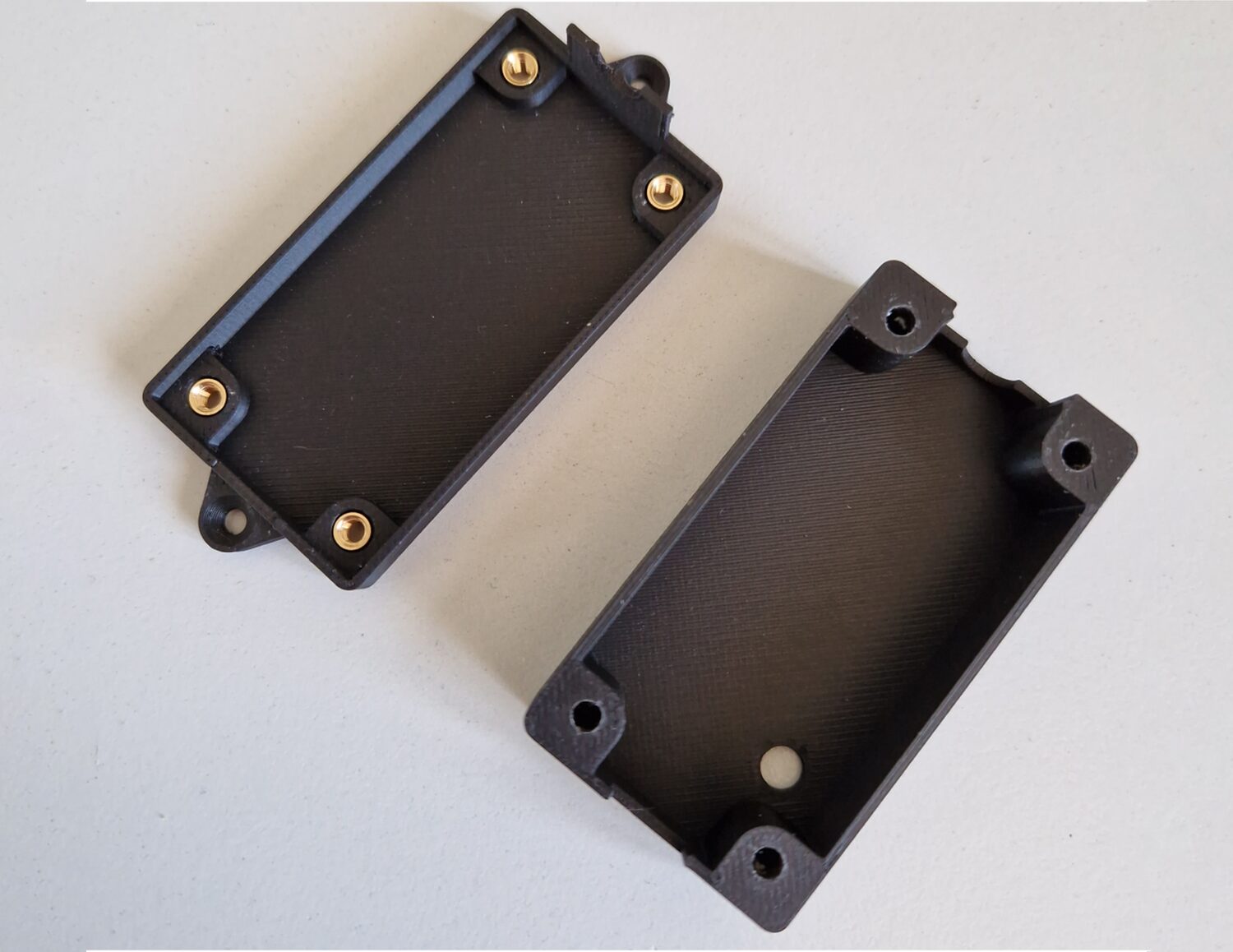

ESP32-C6 gateway enclosure — Корпус для 3D-печати
