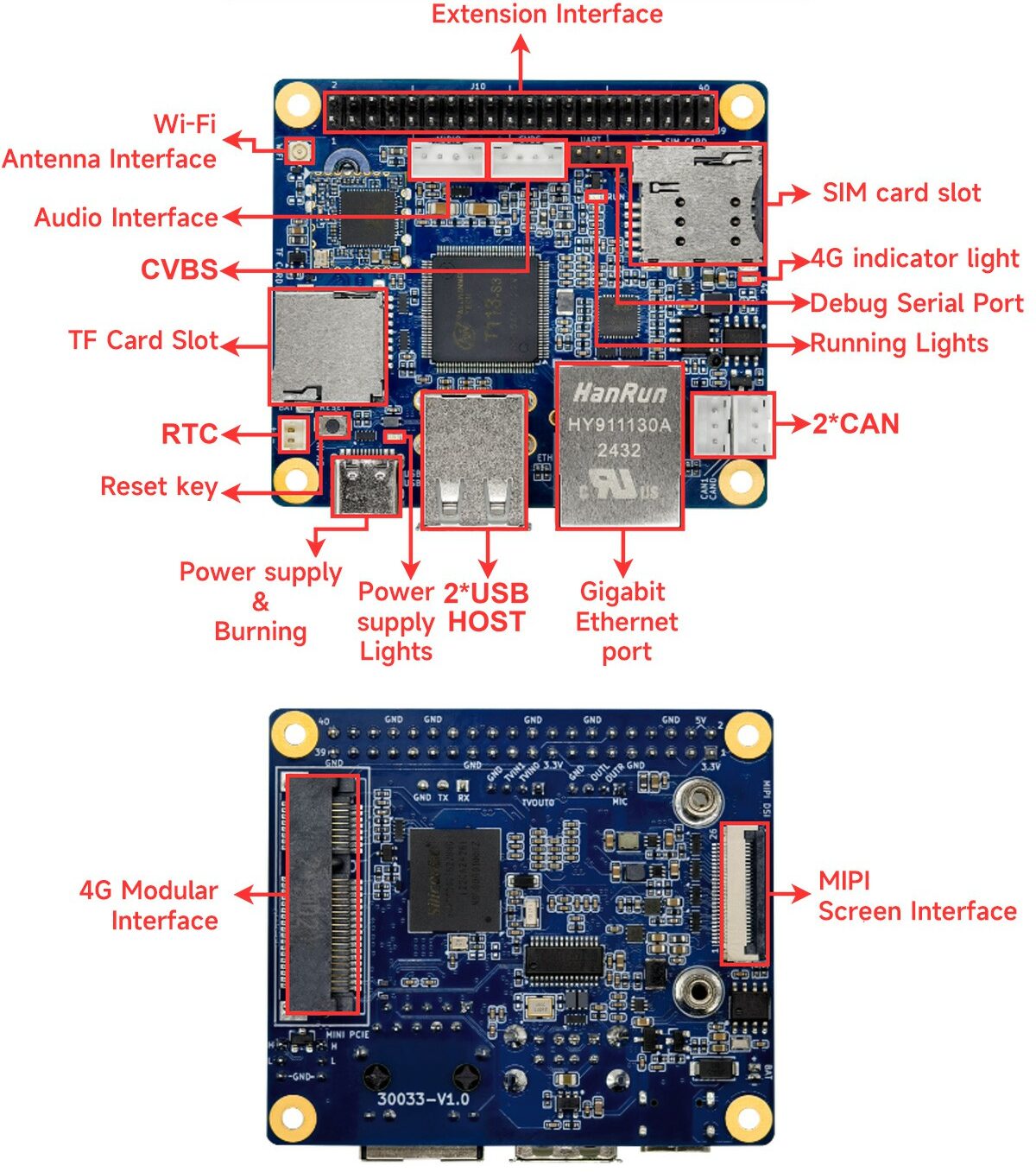

Ebyte ECB31-PB — недорогая промышленная SBC на базе двухъядерного процессора ARM Cortex-A7 Allwinner T113-S3/S4, выполненная в форм-факторе Raspberry Pi 3 Model A+ , что редко встречается в эпоху Raspberry Pi 5 (Model B).
Доступно две версии платы: с 128 МБ DDR3 (Allwinner T113-S3) и с 256 МБ DDR3 (Allwinner T113-S4). Обе оснащены 8 ГБ флеш-памяти eMMC, гигабитным Ethernet, двухдиапазонным Wi-Fi, опциональным модулем 4G LTE через слот mini PCIe и NanoSIM, слотом microSD, двумя шинами CAN, портом USB 2.0 и разъемом GPIO. Мультимедийные интерфейсы включают выходы MIPI DSI и CVBS, два входа CVBS, а также аудиовход/выход. С промышленным температурным диапазоном -40°C до 85°C плата подходит для умного дома, IoT-шлюзов, цифровых вывесок и других встраиваемых приложений.
Характеристики Ebyte ECB31-PB
- SoC – Allwinner T113-S3 или T113-S4
- ЦП
- Двухъядерный процессор Arm Cortex-A, до 1.2 ГГц
- Ядро RISC-V + HiFi4 DSP
- Встроенная память
- T113-S3 – 128 МБ DDR3 (SBC ECB31-PB1E8-I)
- T113-S4 – 256 МБ DDR3 (SBC ECB31-PB2E8-I)
- ЦП
- Хранилище
- 8 ГБ eMMC
- Слот для карт microSD
- Интерфейсы дисплея
- 4-канальный MIPI-DSI до 1080p60 с поддержкой сенсорного ввода
- Выход CVBS (NTSC/PAL)
- Видеовход – 2 входа CVBS (NTSC/PAL)
- Аудио – Выход на наушники (L/R), вход микрофона
- Сеть
- Гигабитный Ethernet (RJ45)
- Wi-Fi 2.4 ГГц/5 ГГц
- Опциональный модуль 4G LTE через mini PCIe и слот SIM-карты
- USB
- 2 порта USB 2.0 Type-A Host
- Порт USB Type-C для питания и программирования
- Отладка – 1 отладочный заголовок UART (стандартный 2.54-мм штыревой разъем)
- Расширение
- 40-контактный разъем GPIO (совместим с Raspberry Pi 3A+)
- с I²C, SPI, UART, PWM, GPIO и т.д.
- 2 шины CAN
- Слот Mini PCIe для модуля 4G
- 40-контактный разъем GPIO (совместим с Raspberry Pi 3A+)
- Прочее
- Кнопка сброса
- Светодиоды питания, работы и статуса 4G
- Разъем RTC 1.25 мм для батарей CR1220/CR2032
- Сторожевой таймер – Поддержка на кристалле
- Питание
- Вход – 5В/3А через USB Type-C
- Выход – 2 линии 5В и 2 линии 3.3В через разъем расширения
- Рабочая температура – -40°C до 85°C (с радиатором и воздушным охлаждением)
- Габариты – 65 x 56 мм (размер Raspberry Pi Model A)
Программная поддержка включает Linux 5.4 с U-Boot, Buildroot и OpenWrt. В разделе загрузок на странице продукта доступны руководство, механические чертежи, файлы для разработки, детальное руководство по ПО и инструкция пользователя. Компания также предоставляет дополнительную документацию для тестирования, разработки и интеграции.
Сегодня мало плат используют форм-фактор Raspberry Pi Model A. Ранее мы освещали платы вроде Chameleon SBC и Obsidian ESP32 development board , выполненные в этом форм-факторе. SBC на T113-S3/S4 представляет современную интерпретацию с промышленной направленностью.
Промышленную SBC Ebyte ECB31-PB на базе Allwinner T113-S3/S4 можно приобрести на AliExpress , где ECB31-PB1E8-I стоит $40.25, а ECB31-PB2E8-I — $44.39. В том же списке доступны совместимые 5.5-дюймовые емкостные сенсорные дисплеи: модель 720×1280 (ECA11-5LM0712C) за $48.64 и версия 1080×1920 (ECA11-5LM1019C) за $60.54; оба с 26-контактными FPC-разъемами шагом 0.5 мм. Дополнительная информация на странице продукта .
