ArmSoM CM1 – гибрид вычислительного модуля/одноплатного компьютера за $15 на базе SoC Rockchip RK3506J

ArmSoM CM1 — это system-on-module/вычислительный модуль на базе промышленного класса Rockchip RK3506K, трёхъядерного SoC Arm Cortex-A7, в сочетании с 256 МБ или 512 МБ DDR3L, 256 МБ или 512 МБ флеш-памяти NAND и выведенными вводами/выводами через разъёмы с шагом 2,54 мм.

Модуль представляет собой гибрид SoM/SBC с коннектором дисплея MIPI DSI, слотом для карт microSD, портом USB Type-C, а также 44-контактными и 40-контактными разъёмами GPIO, что позволяет использовать CM1 как автономный одноплатный компьютер или как модуль, подключённый к базовой плате, например CM1-IO компании (также известной как ArmSoM-FORGE1-IO).

ArmSom CM1 RK3506J Compute Module and Carrier board

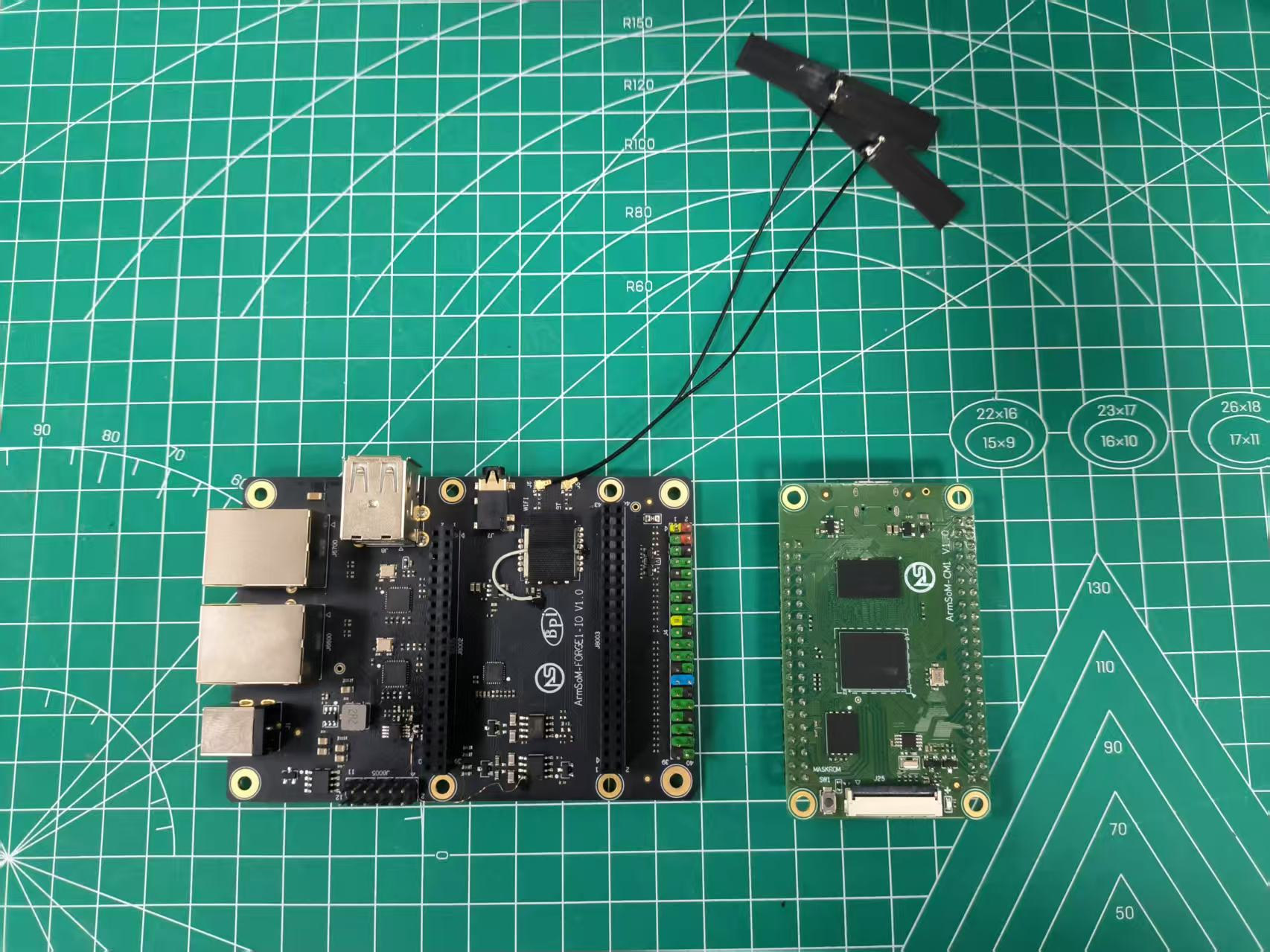

Базовая плата (слева) и вычислительный модуль CM1 (справа)

Характеристики ArmSoM CM1:

  • SoC – Rockchip RK3506J
    • ЦП
      • 3 ядра Arm Cortex-A7 с частотой до 1,5 ГГц
      • Ядро Arm Cortex-M0 реального времени
    • Графический процессор – только 2D GPU
    • Без VPU, без NPU
  • Системная память – 256 МБ или 512 МБ DDR3L
  • Накопитель
    • 256 МБ или 512 МБ флеш-памяти SPI NAND
    • Слот для карт microSD
  • Интерфейс дисплея – 2-канальный коннектор MIPI DSI с поддержкой до 1280×1280 @ 60 кадр/с
  • USB – 1 порт USB Type-C для питания и программирования
  • Разъёмы для базовой платы – 40-контактные + 44-контактные разъёмы типа «папа» с шагом 2,54 мм
    • Аудио – Динамик, микрофон, I2S
    • Сетевое подключение – 2 порта Ethernet RJ45 100 Мбит/с
    • USB – порт хоста 2.0
    • Последовательная связь – RS485 и CAN Bus
    • Низкоскоростные вводы/выводы – UART, SPI, I2C, PWM
    • Сигналы питания
  • Прочее – Клавиша MaskROM
  • Питание – 5 В через порт USB-C
  • Габариты – 70×42 мм
  • Диапазон рабочих температур – от -40°C до 85°C

ArmSOM CM1 ports

Характеристики базовой платы ArmSoM CM1-IO:

  • 40-контактные и 44-контактные разъёмы типа «мама» для вычислительного модуля ArmSoM CM1 с SoC RK3506J, до 512 МБ ОЗУ, до 512 МБ флеш-памяти NAND
  • Аудио – разъём 3,5 мм (наушники/микрофон)
  • Сетевое подключение
    • 2 разъёма Ethernet RJ45 10/100 Мбит/с
    • WiFi 5 и Bluetooth 4.2
  • USB – 2 порта USB 2.0 Type-A
  • Расширение
    • 40-контактный (в основном) совместимый с Raspberry Pi разъём GPIO
    • 14-контактный разъём с RS485, CAN Bus, входом микрофона, выходом на динамик
  • Питание – разъём DC 12 В
  • Габариты – 100×70 мм
  • Диапазон рабочих температур – от -40°C до 85°C

ArmSoM-FORGE1-IO carrier board ArmSoM предоставляет предварительно проверенные заводские образы системы, построенные на Buildroot, кросс-компиляционный инструментарий, пакет поддержки платы (BSP), шаблоны конфигурации дерева устройств и каркас разработки драйверов периферии. Всё это и дополнительные детали оборудования доступны на сайте документации и GitHub . Поддержка программного обеспечения должна быть аналогичной одноплатному компьютеру ArmSoM/Banana Pi Forge1 RK3506J .

Компания поясняет, что ядра Cortex-A7 управляют графическими интерфейсами и сложными алгоритмами, а ядро Cortex-M0 контролирует роботизированные манипуляторы или собирает данные с датчиков, причём оба работают параллельно без помех. Сейчас доступен широкий ассортимент плат и модулей на RK3506J, RK3506B и RK3506 благодаря продуктам от LuckFox , Forlinx и других производителей помимо ArmSoM/Banana Pi.

Rockchip RK3506J kit with 7-inch display

Вычислительный модуль ArmSoM CM1 на Rockchip RK3506J продаётся по конкурентоспособной цене: всего за $15 в магазине ArmSoM , а полный комплект с SoM и базовой платой стоит $28,50. Также можно добавить показанный выше 7-дюймовый (1280×800) сенсорный дисплей за $51 .
