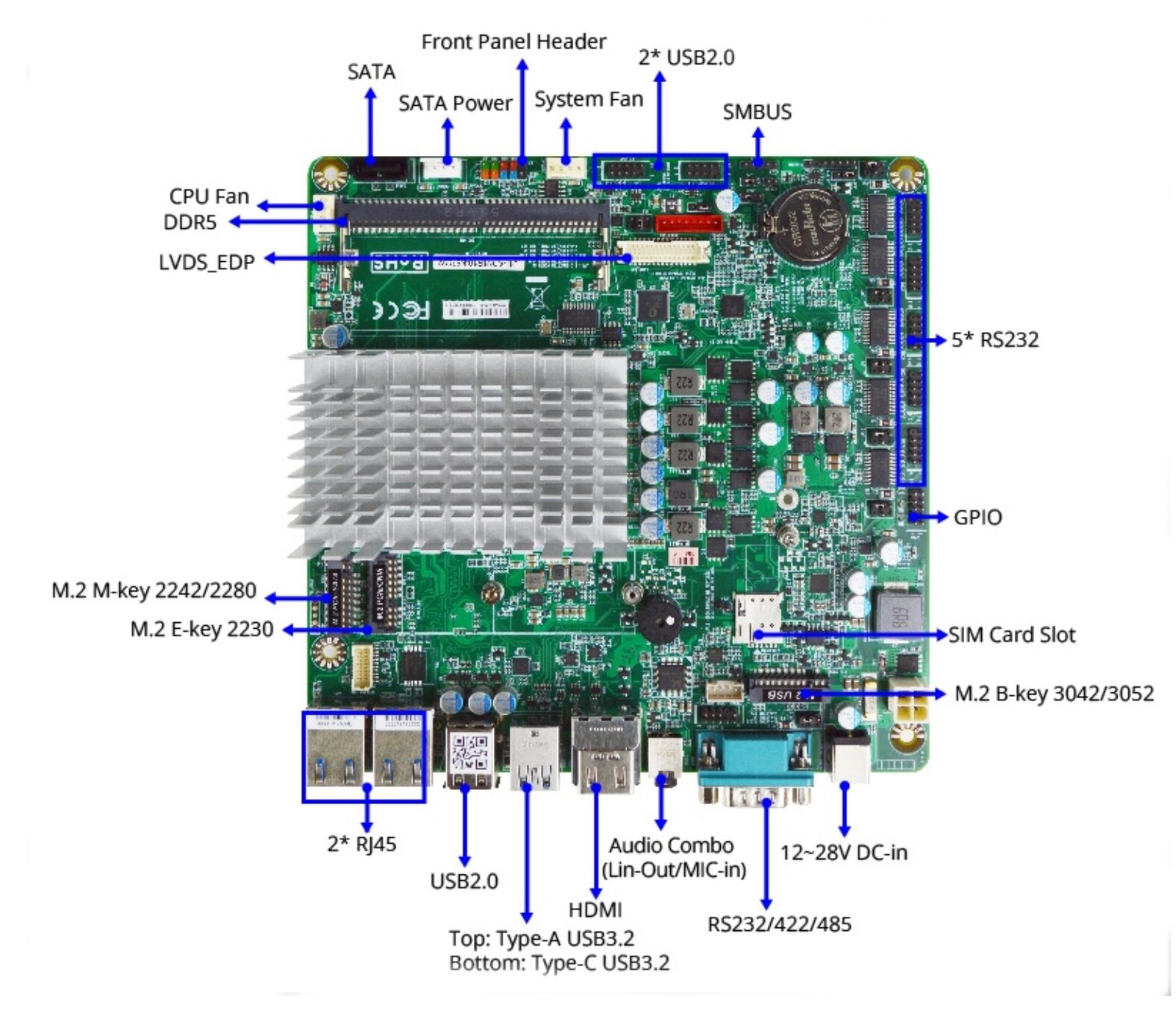

Материнская плата Jetway MTX-TWL1 представляет собой безвентиляторную промышленную плату Mini-ITX на базе процессора Intel Processor N250 или N150 серии Twin Lake, предназначенную для встраиваемых систем и приложений IoT. Она поддерживает до 32 ГБ оперативной памяти DDR5, тройной вывод 4K, два порта 2.5GbE, SATA и слоты M.2 для NVMe, беспроводной связи или сотовой связи 4G LTE/5G. Кроме того, она оснащена шестью COM-портами, USB 3.2, Type-C с поддержкой DP Alt Mode, GPIO и широким диапазоном питания и температур, что делает ее пригодной для
В одном из предыдущих постов упоминалась Jetway JMTX-ADN8 , которая имеет тот же форм-фактор Mini-ITX, но оснащена процессорами Alder Lake-N. Платы имеют разную компоновку, но обе используют память DDR5 SO-DIMM, слоты M.2, порт SATA и широкий рабочий диапазон температур от -20°C до 60°C для промышленных применений.
Характеристики Jetway MTX-TWL1:
- SoC Twin Lake (один из двух)
- Intel Processor N150 четырехъядерный процессор с частотой до 3,6 ГГц (Turbo), кэш 6 МБ, графика Intel UHD 24EU с частотой 1,0 ГГц; TDP: 6 Вт
- Intel Processor N250 четырехъядерный процессор с частотой до 3,8 ГГц (Turbo), кэш 6 МБ, графика Intel UHD 32EU с частотой 1,25 ГГц; TDP: 6 Вт
- Память – до 32 ГБ DDR5 @ 4800 МГц через один слот SO-DIMM (примечание: должна поддерживаться и 64 ГБ )
- Накопители
- SATA III + разъем питания SATA
- Слот M.2 M-Key 2242/2280 (см. раздел Расширения)
- Дисплей
- HDMI 2.0b, до 4K при 60 Гц
- USB Type-C DP 1.4, до 4K при 60 Гц
- 24-битный двухканальный LVDS, до 1920×1080 при 60 Гц, совместно с eDP
- До 3 независимых дисплеев
- Аудио
- Аудиокодек Realtek с усилителем 3 Вт
- Комбинированный аудиоразъем (линейный выход/микрофонный вход)
- Внутренний разъем динамика с усилителем 3 Вт
- Сети
- 2 порта 2.5GbE RJ45 через контроллеры Intel I226-V; поддержка Wake-on-LAN
- Опциональные WiFi и Bluetooth через слот M.2 E-key 2230 (USB 2.0/PCIe 3.0 x1) с поддержкой CNVi
- Опциональная сотовая связь 4G/5G через слот M.2 B-key 3042/3052 (USB 3.2 Gen1/USB 2.0) и слот Nano SIM
- USB
- Порт USB 3.2 Gen 2×1 (10 Гбит/с)
- Порт USB Type-C 3.2 Gen 2×1 (DP Alt Mode, 10 Гбит/с)
- 2 порта USB 2.0
- Внутренний разъем для 4 интерфейсов USB 2.0
- Последовательные порты
- RS232/422/485 разъем DB-9 (переключаемое питание 5В/12В)
- Внутренний разъем для 5x RS-232 (переключаемое питание 5В/12В)
- Расширение
- Слот M.2 E-Key 2230 (PCIe 3.0 x1/USB 2.0, CNVi)
- Слот M.2 B-Key 3042/3052 (USB 3.2/USB 2.0) для модулей 4G/5G
- Слоты M.2 M-key 2242/2280 (PCIe 3.0 x2) для NVMe SSD
- 8-битный GPIO, SMBus
- Безопасность – TPM 2.0, Intel PTT (fTPM)
- Прочее
- Разъемы вентиляторов CPU/системы
- Передняя панель (PWR, RST, светодиоды)
- Датчик вскрытия корпуса
- UEFI Bios
- Сторожевой таймер – 255 уровней
- Часы реального времени с литиевой батареей
- Питание – вход 12–28В постоянного тока через разъем jack или 4-контактный разъем, режим AT/ATX
- Габариты – 170 x 170 мм (форм-фактор mini-ITX)
- Диапазон температур – Рабочий: -20°C ~ 60°C; хранение: -20°C ~ 85°C
- Влажность – 10% ~ 90% относительной влажности, без конденсации
- Сертификаты – CE/FCC Class A, LVD, RoHS, WEEE, REACH, TSCA, PRO65, CMRT
- Удар – 15G, 11 мс;
- Вибрация – 1 Grms (5–500 Гц)
Материнская плата Jetway MTX-TWL1 mini-ITX поддерживает ОС Linux, Windows 10 и Windows 11. Обычно Jetway предоставляет драйверы для плат, но для данной SBC они недоступны. Ранее упоминались Pico-ITX и Twin Lake SBC размером с кредитную карту , но впервые рассматривается материнская плата mini-ITX на базе процессора Intel Processor N150 или N250.
Jetway не предоставила информацию о цене для материнской платы Twin Lake mini-ITX. Дополнительные сведения, включая техническое описание, руководство пользователя и информацию о заказе, можно найти на странице продукта .
