Встраиваемые платы Qualcomm IPQ5322 ориентированы на сетевые приложения с поддержкой WiFi 7 и 10GbE.

Compex AP.MI01.2

Характеристики AP.MI01.2:

• SoC – Четырёхъядерный процессор Qualcomm IPQ5322 ‘Miami’ Series Arm Cortex-A53 @ 1.5 ГГц
• Системная память – 1 ГБ DDR4 с 16-битным интерфейсом (1×16-бит)
• Накопитель – 128 МБ NAND Flash, 4 МБ NOR Flash, 8 ГБ eMMC flash
• Сеть
  • 4 порта Gigabit Ethernet RJ45 2.5 Гбит/с (примечание: на фото показаны 4 порта Gigabit Ethernet (1 Гбит/с), но документация указывает 2.5 Гбит/с)
  • 1 разъём SFP+ (20 позиций)
  •   Беспроводные интерфейсы
    • Встроенный 2×2 MU-MIMO 2.4 ГГц 802.11b/g/n/ax/be, макс. 25 дБм на цепь
      • 2 коннектора U.FL
      • Диапазон частот – 2.412~2.484 ГГц
      • Модуляция – OFDMA: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM
    • WiFi 7 через 3 разъёма M.2 PCIe (см. раздел расширения)
• USB – 1 порт USB 2.0
• Расширение
  • 3 разъёма M.2 (NGFF) E Key с PCIe 3.0
  • 2 прямоугольных 60-контактных коннектора
• Отладка – 20-контактный коннектор JTAG
• Разное
  • Светодиоды
  • 12-контактный коннектор UART (TTL)
• Питание
  • 12 В через разъём DC
  • Потребляемая мощность до 15.8 Вт
• Габариты – 203 x 139 x 20 мм
• Диапазон температур – Рабочий: -20ºC до 70ºC; хранение: -40ºC до 90ºC
• Влажность – Рабочая: 5% до 95% без конденсации; Хранение: макс. 90%
• Сертификация – Соответствие REACH & RoHS

Компания заявляет о поддержке прошивки OpenWrt Barrier Breaker (вероятная ошибка, так как это OpenWrt 14.07) и SDK с двоичными драйверами QCA. Комплект поставки: программатор JTAG, последовательный преобразователь и блок питания.

По названию (AP.MI01.2) плата, вероятно, соответствует оригинальному референсному дизайну Qualcomm IPQ5322 и может использоваться для разработки точек доступа 802.11be, шлюзов Интернета вещей (IoT) и решений для HD-стриминга и игр. Дополнительные сведения, включая техническое описание и руководство по аппаратному обеспечению, доступны на странице продукта .

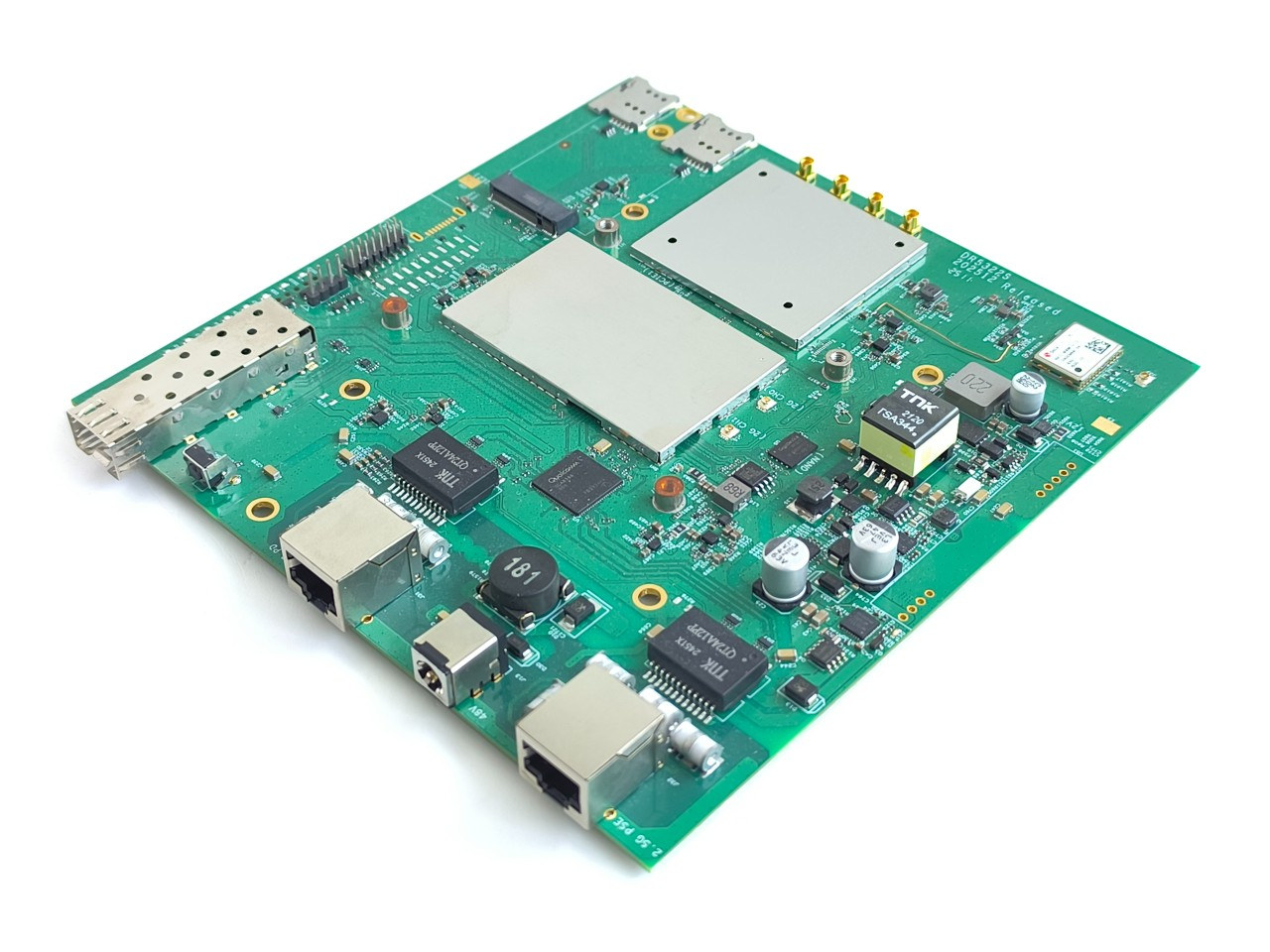

Встраиваемая плата Wallys DR5322S

Характеристики DR5322S:

• SoC – четырехъядерный процессор Qualcomm IPQ5322 серии «Miami» на базе Arm Cortex-A53 с тактовой частотой 1,5 ГГц
• Системная память – 1 ГБ DDR4 с 16-битным интерфейсом (1×16-бит)
• Накопитель – 512 МБ NAND Flash, 8 МБ NOR Flash
• Сетевые интерфейсы
  • Порт 2.5GbE RJ45 с поддержкой PoE на входе
  • Порт 2.5GbE RJ45 с поддержкой PoE на выходе
  • Слот SFP 10 Гбит/с
  •   Беспроводные интерфейсы
    • Встроенный 2×2 2,4 ГГц MU-MIMO 802.11b/g/n/ax/be, макс. 24 дБм на цепь
    • Встроенные модули WiFi 7 QCN9274/QCN6274 2×2 5 ГГц и 2×2 6 ГГц
    • Диапазоны частот – 2,412–2,472 ГГц; 5 ГГц: 5,15–5,825 ГГц; 6 ГГц: 5,925–7,125 ГГц
    • Модуляция – OFDMA: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM, 4K-QAM
    • Антенны
      • 2 разъема UFL (2,4 ГГц)
      • 2 разъема MMCX-N (5 ГГц)
      • 2 разъема MMCX-N (6 ГГц)
  • Сотовая связь – опциональная поддержка 5G через модуль mini PCIe + 2 слота для карт Nano-SIM
• GNSS – модуль GPS U-blox + разъем антенны UFL
• Отладка – 10-контактный разъем JTAG, 4-контактный последовательный заголовок
• Разное
  • Кнопка RESET;
  • Светодиоды: Power, LAN1/2, 5 ГГц, 6 ГГц и 3 программируемых пользователем светодиода
• Питание
  • 48 В через разъем постоянного тока
  • 802.3bt PoE
• Габариты – уточняются
• Диапазон температур – рабочий: от -20°C до 70°C; хранение: от -40°C до 90°C
• Влажность – рабочая: 5%–95% (без конденсации); хранение: макс. 90% (без конденсации)
• Сертификация – соответствие REACH и RoHS

В спецификациях упоминается, что плата основана на эталонном дизайне Qualcomm AP.MI01.2, но она ближе к готовому продукту с более полным набором функций, включая 10GbE, 2.5GbE, трехдиапазонный Wi-Fi 7 и опциональную поддержку сотовой связи 5G.

Wallys Communication обычно не указывает поддержку программного обеспечения на своем сайте, но она должна быть такой же, как у Compex: OpenWrt + драйверы QCA. Дополнительную информацию, включая спецификации, можно найти на странице продукта . Ни одна из компаний не предоставляет информацию о ценах, поэтому для получения предложения необходимо связаться с ними.
