Промышленная плата реле, совместимая с DIN-рейкой, содержит 4 выхода, 4 аналоговых/цифровых входа и интерфейс RS-485.

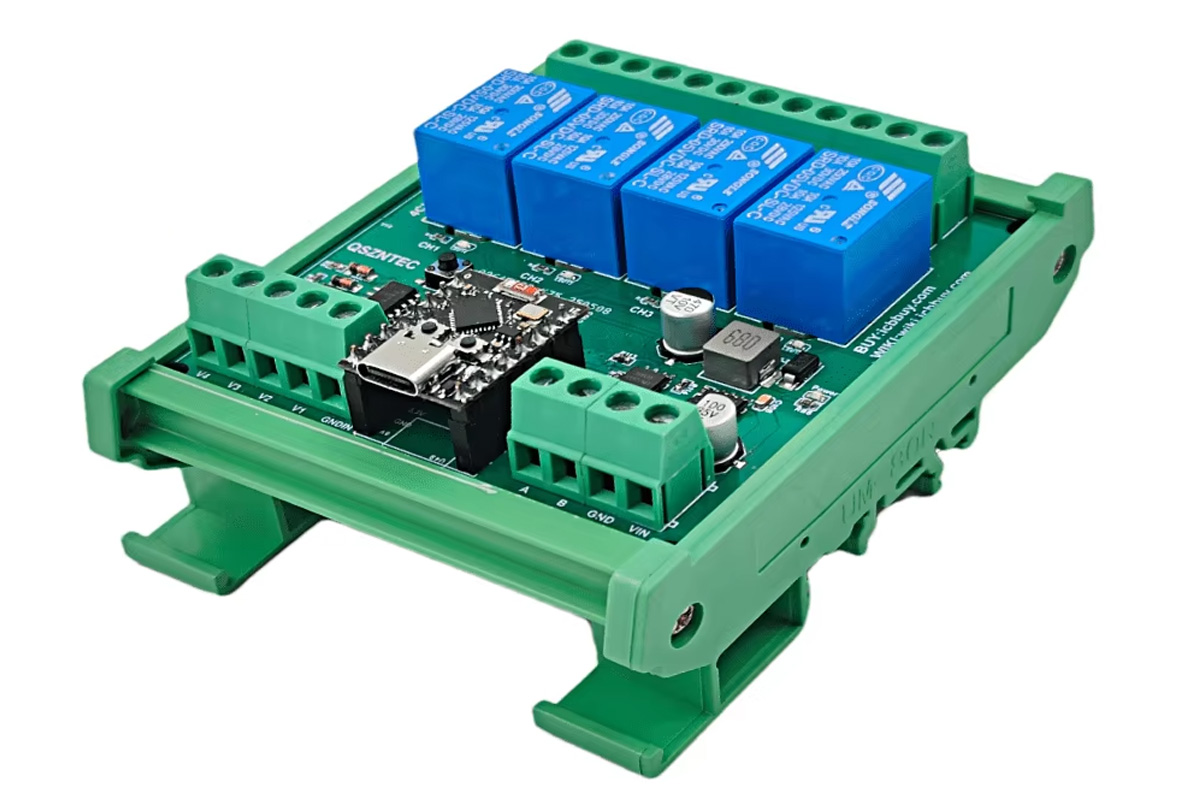

ESC3B04 — это компактная релейная плата, совместимая с DIN-рейкой, построенная на базе модуля ESP32-C3 Super Mini для создания Wi-Fi удаленных выключателей, систем мониторинга напряжения, управления двигателями, таймерной автоматизации и решений на основе RS-485.

Плата оснащена четырьмя релейными выходами на 10А, четырьмя аналоговыми входами напряжения 0–5В/10В (также конфигурируемыми как цифровые входы PNP 12–24В), интерфейсом RS-485 и кнопкой. Она работает от источника постоянного тока 7–25В и поддерживает прямую установку в панели управления или корпуса для DIN-реек.

ESC3B04 ESP32 C3 Super Mini Relay Board

Характеристики релейной платы ESC3B04:

  • Беспроводной модуль – ESP32-C3 Super Mini модуль на 16-пиновой печатной плате
    • Система на кристалле – ESP32-C3FH4 от Espressif Systems, однокристальный 32-битный RISC-V микроконтроллер с тактовой частотой до 160 МГц; 400 КБ SRAM; 4 МБ флеш-памяти
    • USB – 1 порт USB Type-C для программирования
    • Керамическая антенна
  • Входы/выходы и расширение
    • 4x реле (10А/240VAC)
    • 4x аналоговых входа напряжения 0-5В/0-10В (могут использоваться как цифровые входы 12-24В)
  • Последовательный интерфейс RS-485 для связи по протоколу Modbus или пользовательскому протоколу
  • Разное
    • Пользовательская кнопка
    • Светодиод питания
  • Питание
    • 7-25В DC, широкий диапазон напряжения питания через клеммную колодку
    • Потребление тока
      • В режиме ожидания – 15мА
      • 1 реле включено – 74мА
      • 2 реле включено – 106мА
      • 3 реле включено – 131мА
      • 4 реле включено – 164мА
  • Габариты – 77 x 72 x 19 мм (только плата)
  • Вес – 80 грамм (только плата), 144 грамма с корпусом для DIN-рейки

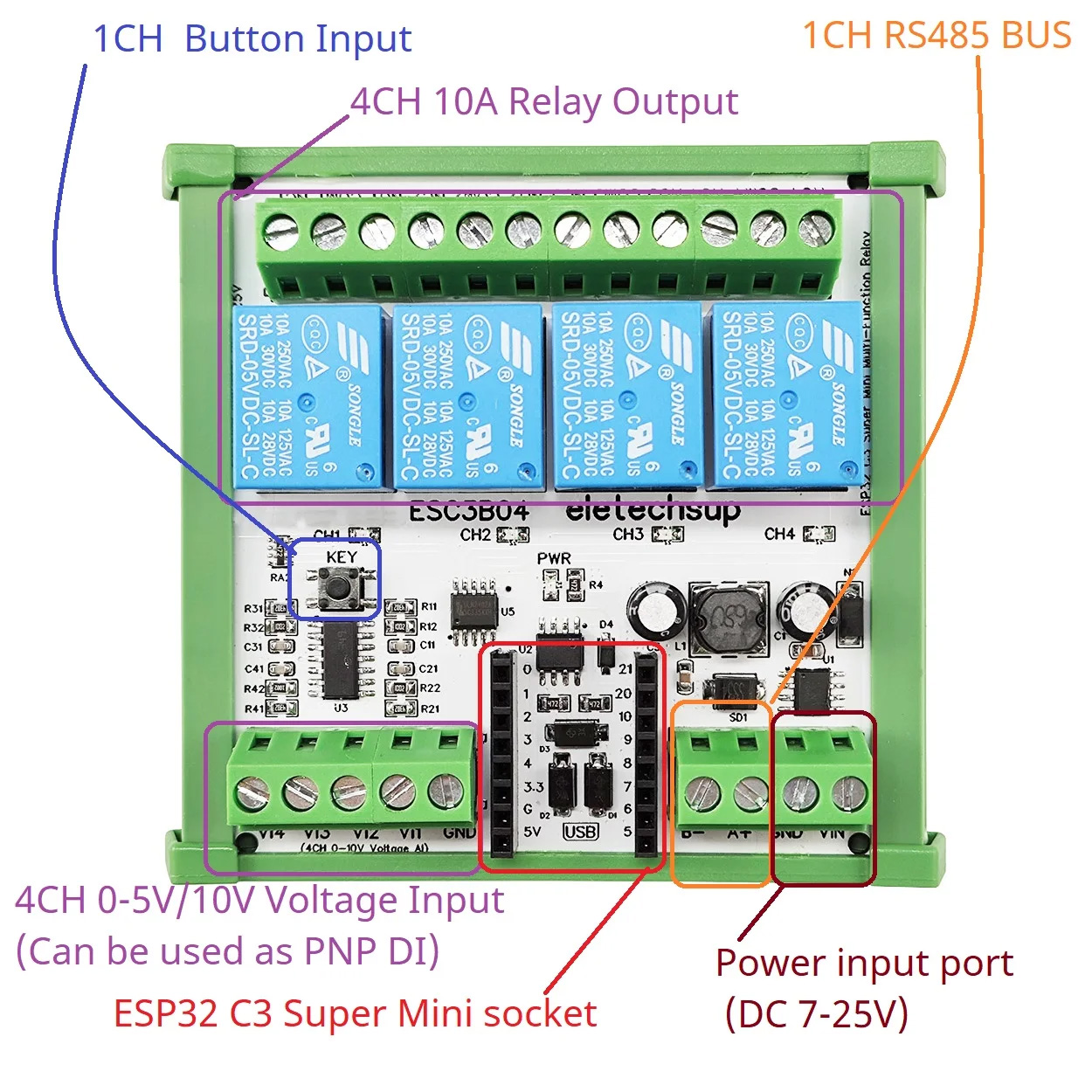

ESC3B04 Relay Board Hardware Overview
Обзор аппаратной части платы реле ESC3B04

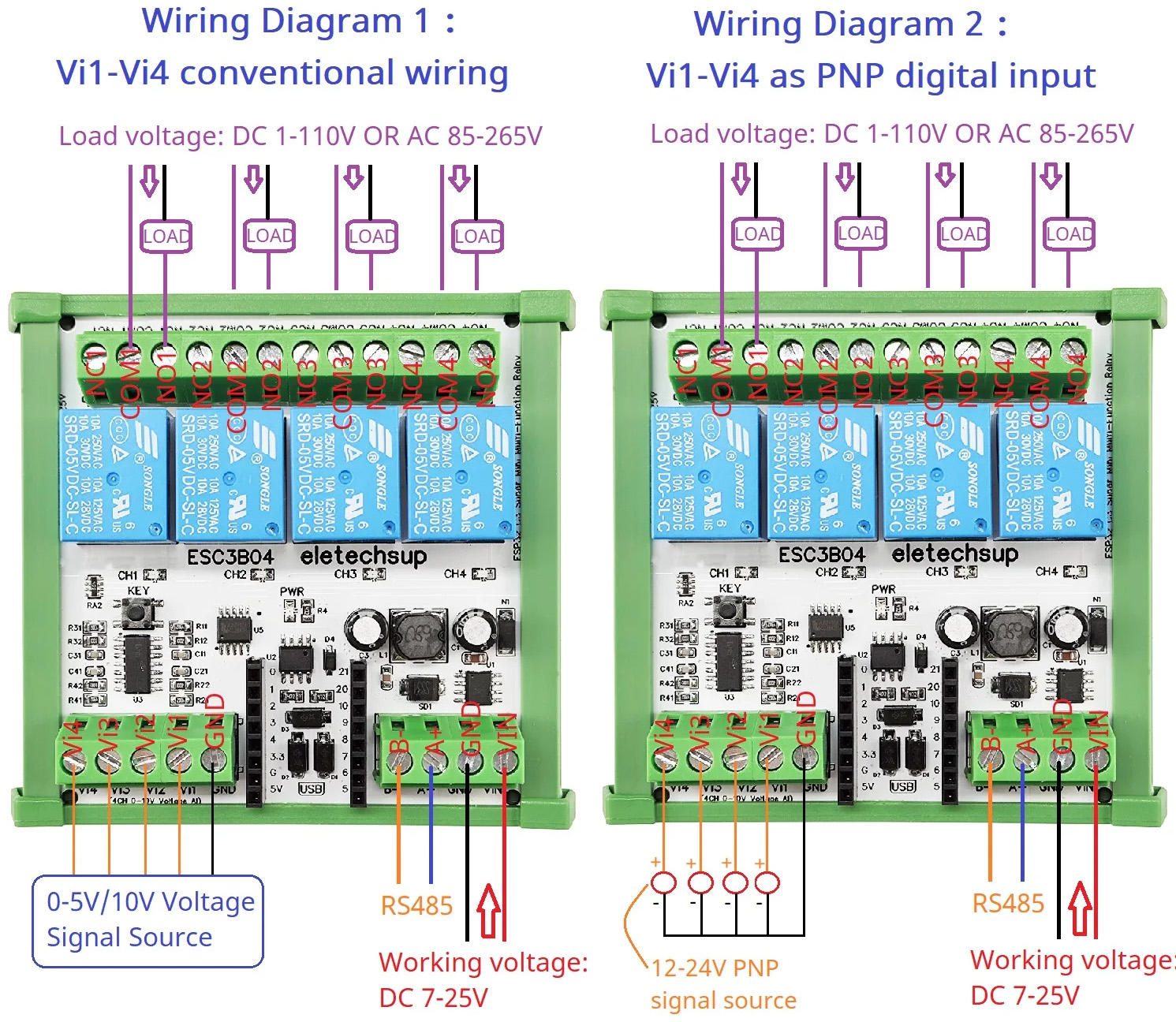

ESC3B04 Wiring Diagram
Схема подключения ESC3B04

Компания указывает, что плату ESP32-C3 можно программировать через Arduino IDE, фреймворк ESP-IDF или PlatformIO. Исходный код не предоставляется, поэтому пользователям необходимо самостоятельно разрабатывать управление RS-485, Wi-Fi и логику автоматизации.

Ранее мы рассматривали другие платы реле на базе Espressif, такие как XIAO 6-Channel Wi-Fi 5V DC Relay Board , квадро-плата реле ESP32 IoT Relay Board размером с кредитную карту с поддержкой Tasmota и Olimex ESP32-C6-EVB, где плата Olimex отличается наиболее богатой функциональностью: она оснащена Wi-Fi 6, BLE 5.0 и Zigbee/Thread через ESP32-C6, содержит 4 оптоизолированных цифровых входа, 4 реле, USB-C для программирования и другие элементы.

Промышленная плата реле ESC3B04 с модулем ESP32-C3 Super Mini доступна на AliExpress за $12.27 или $12.84 с креплением на DIN-рейку. Дополнительная информация о продукте представлена на странице продукта Eletechsup.

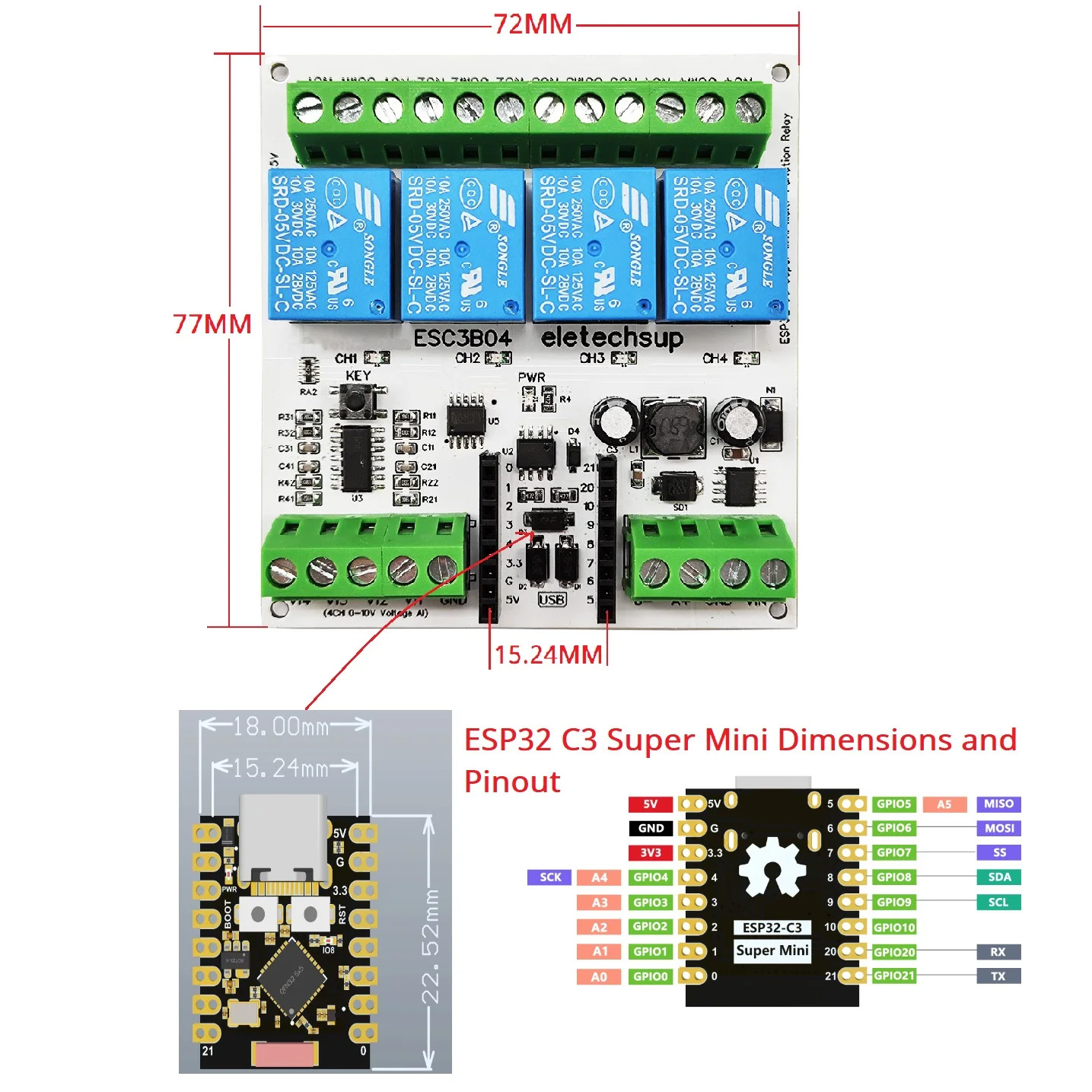

ESC3B04 Board Dimensions
