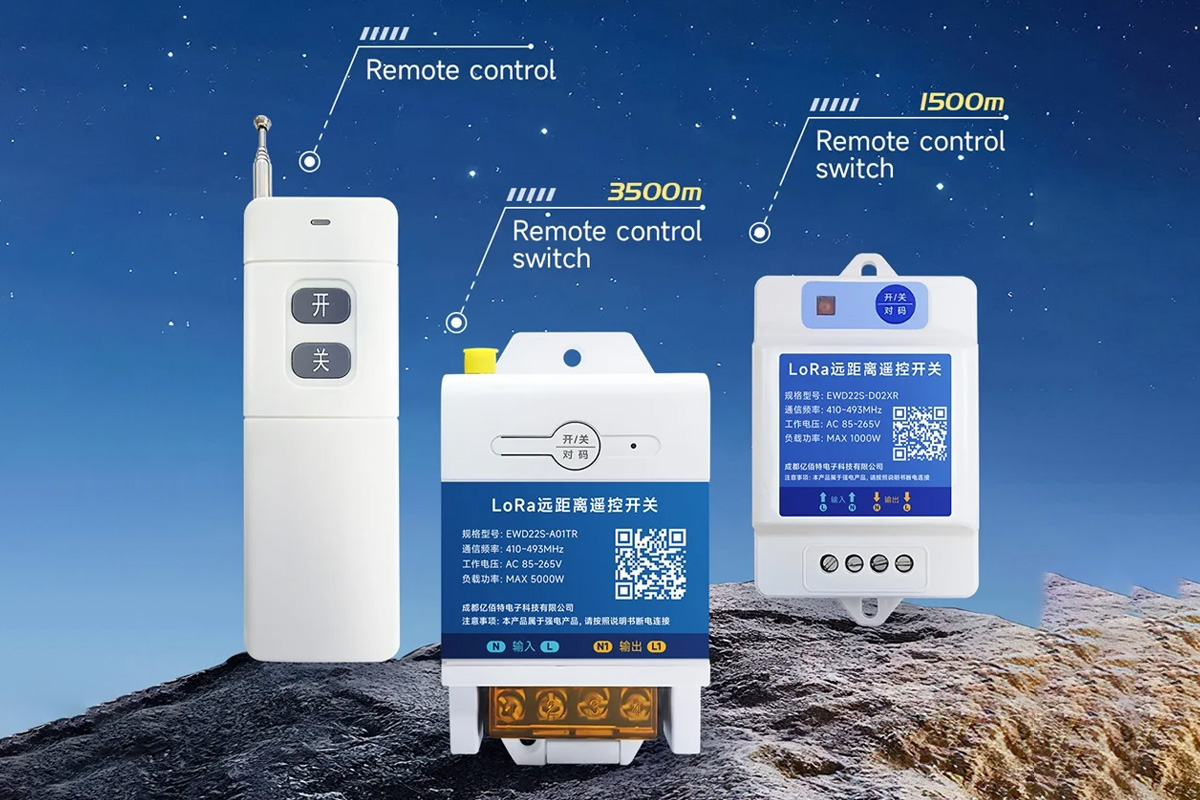

Серия CDEBYTE EWD22S представляет собой набор дистанционных переключателей на базе LoRa, разработанных для промышленных применений с большой дальностью действия. Три ключевых продукта серии включают релейные модули EWD22S-A01TR и EWD22S-D02XR, а также портативный пульт EWD22S-YK02A.
Модуль EWD22S-A01TR поддерживает нагрузку до 30А/5кВт, а EWD22S-D02XR – до 10А/1кВт. Портативный пульт EWD22S-YK02A может быть сопряжен с релейными модулями для их дистанционного управления. Пульт включает батарею 9В, антенну с высоким коэффициентом усиления и многоцветные светодиодные индикаторы для подтверждения сигнала, обнаружения неисправностей и предупреждения о низком заряде батареи. Решение использует LoRa в диапазоне 410–493 МГц и обеспечивает дальность до 3,5 км на открытой местности. Защитные функции включают детектирование нулевого напряжения, гальваническую развязку питания и огнестойкий корпус. На печатной плате нанесено трехзащитное покрытие для защиты от влаги, плесени и солевого тумана. Оба релейных модуля поддерживают крепление на DIN-рейку и винтовой монтаж для простой установки.
Характеристики серии EWD22S:
- Беспроводная связь
- LoRa с расширенным спектром, 410–493 МГц

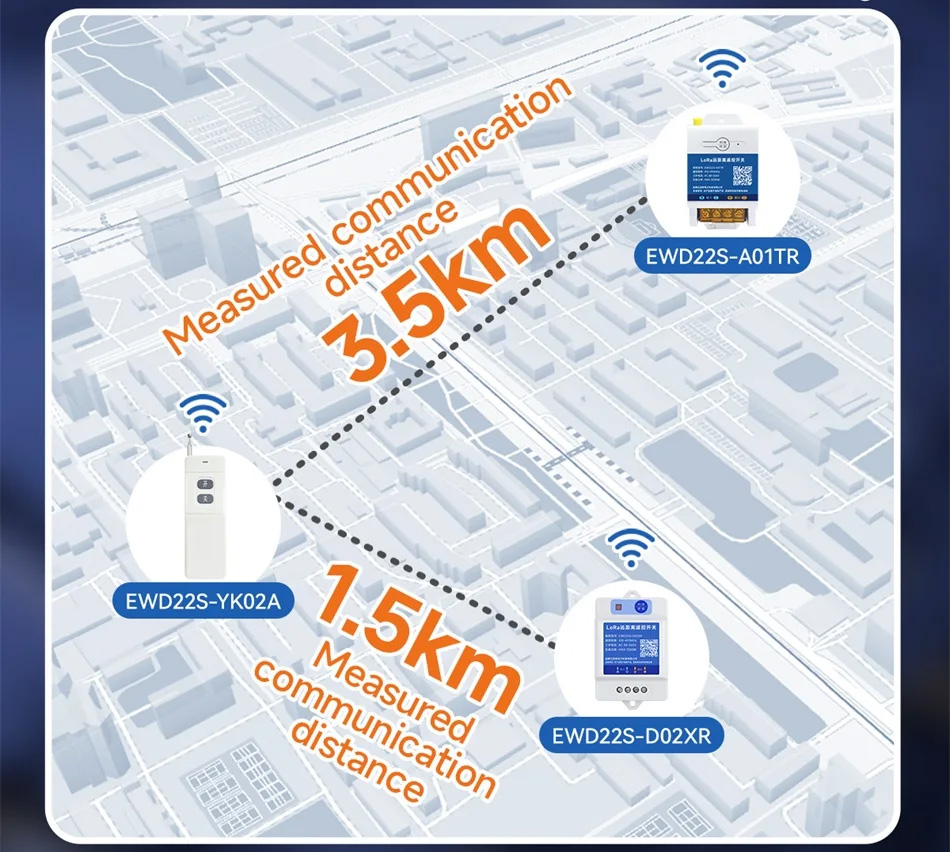

- Дальность – До 3,5 км (прямая видимость) для EWD22S-A01TR, 1,5 км для EWD22S-D02XR
- Антенна
- EWD22S-A01TR – Внешняя антенна для увеличения дальности
- EWD22S-D02XR – Встроенная антенна
- EWD22S-YK02A – Штыревая антенна
- Релейные модули
- EWD22S-A01TR – Вход AC 85–265В с нагрузкой 30А/5кВт
- EWD22S-D02XR – Вход AC 85–265В, нагрузка 10А/1кВт
- Режим самоблокирующегося реле
- EWD22S-YK02A – Портативный пульт с ползунковым переключателем ВКЛ/ВЫКЛ
- Защита – Детектирование нулевого напряжения, гальваническая развязка питания, огнестойкий корпус

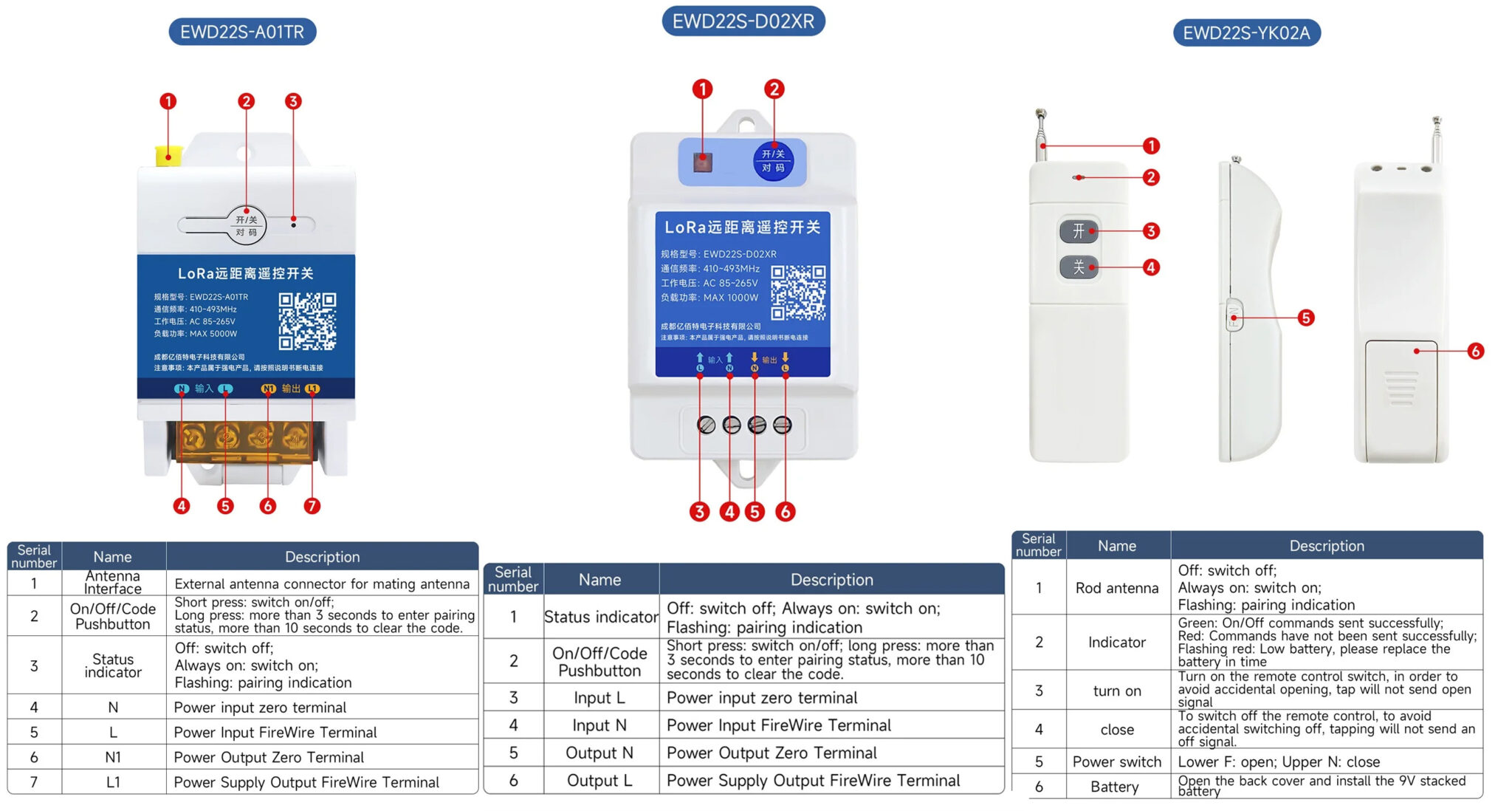

- Дополнительно
- Релейные модули

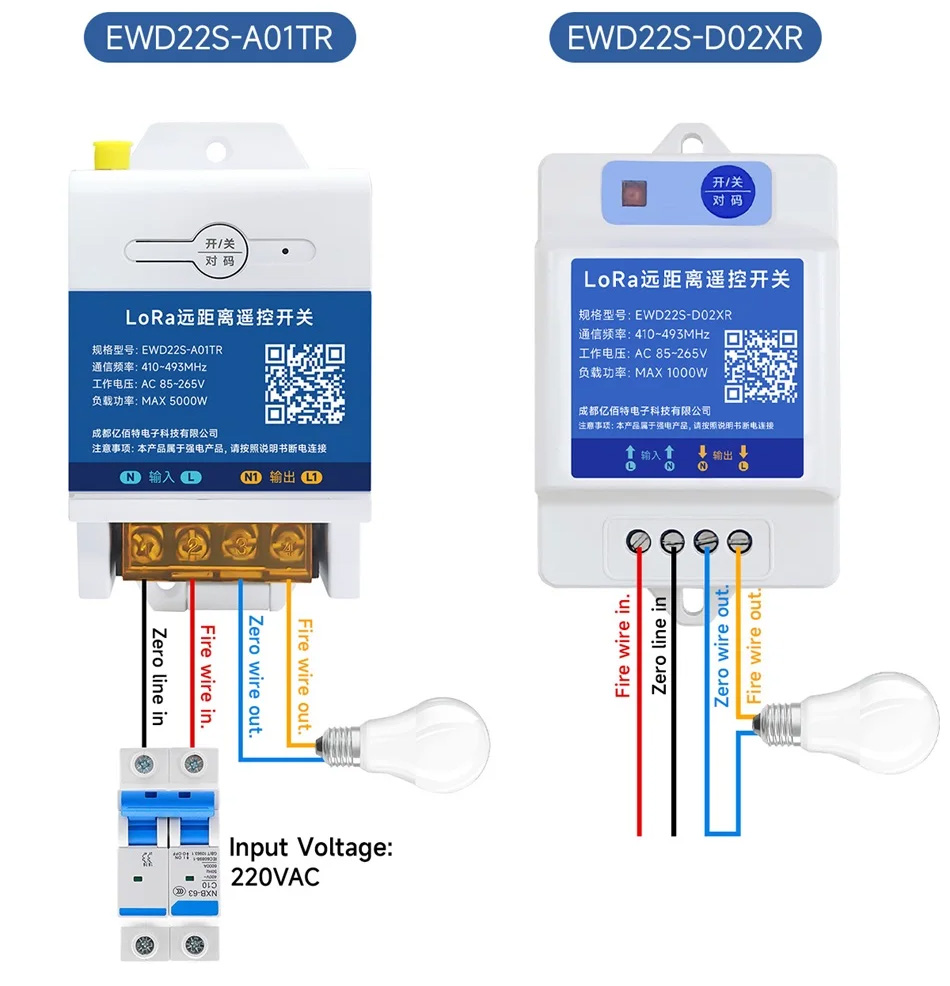

- Винтовые клеммы для подключения входов и выходов
- Светодиодный индикатор режимов ВКЛ, ВЫКЛ и сопряжения
- Одна кнопка для питания, сопряжения и сброса
- Трехзащитное покрытие (от влаги, плесени, солевого тумана)
- Портативный пульт
- Ползунковый переключатель ВКЛ/ВЫКЛ
- Светодиодный индикатор – Обратная связь (зеленый: успех, красный: ошибка, мигающий красный: низкий заряд батареи)
- Релейные модули

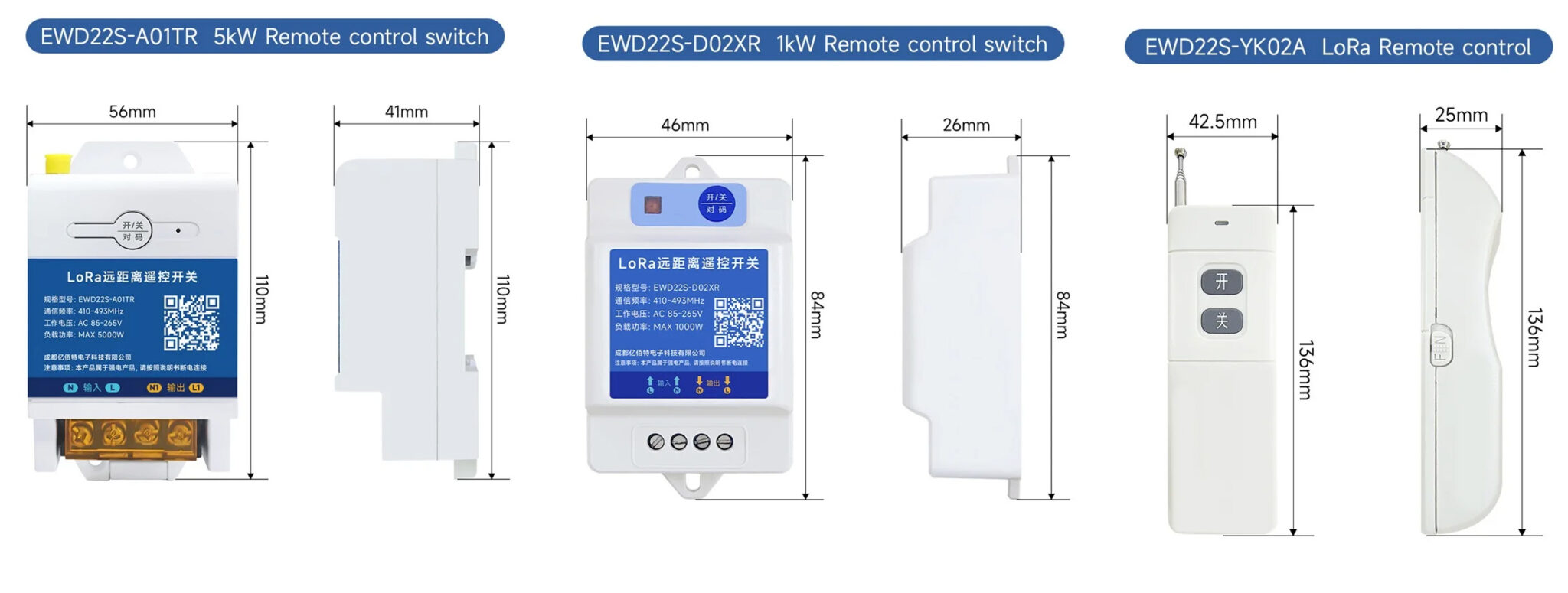

- Габариты
- EWD22S-A01TR (модуль 5 кВт) – 110 × 56 × 41 мм
- EWD22S-D02XR (модуль 1 кВт) – 84 × 46 × 26 мм
- EWD22S-YK02A (пульт) – 136 × 42,5 × 25 мм
- Крепление – Поддерживает монтаж на DIN-рейку или винтами
Пульт может сопрягаться с несколькими релейными модулями, позволяя управлять несколькими устройствами одним нажатием. Однако компания не уточняет, как обрабатывается обратная связь в реальном времени при одновременной активации модулей – можно предположить, что реле отправляют подтверждение изменения статуса. Сопряжение выполняется удержанием кнопки на реле 3 секунды, а 10-секундное нажатие сбрасывает настройки. Дополнительная информация об устройстве ограничена.
Ранее встречались различные типы релейных плат , например, XIAO 6-Channel Wi-Fi 5V DC Relay и Maker Go ESP32-C6-EVB на основе Wi-Fi/BLE/Zigbee, но впервые встречаем LoRa AC выключатель для промышленных приложений. Жаль, что версии на 868 МГц/915 МГц недоступны.
Промышленные дистанционные выключатели CDEBYTE EWD22S серии доступны на AliExpress . Сам пульт стоит около $6.99, а комплекты с релейным модулем и пультом продаются за $17.68 (D02XR) и $19.68 (A01TR) на той же странице. Дополнительные сведения для EWD22S-A01TR (модуль 5 кВт), EWD22S-D02XR (модуль 1 кВт), и пульт EWD22S-YK02A можно найти на соответствующих страницах продуктов (пока только на китайском языке).
