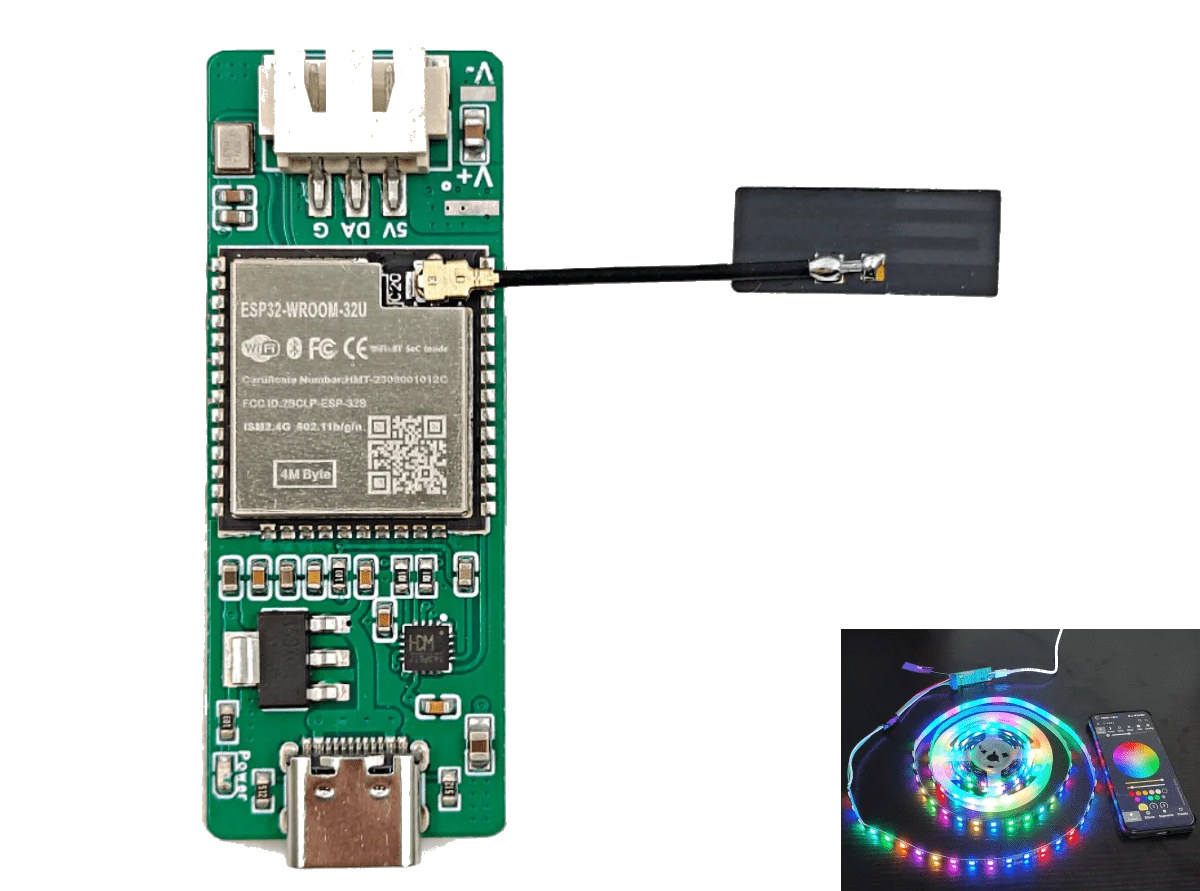

«xcrhom WLED Type-C» — компактная плата на базе ESP32, предназначенная для работы с открытой прошивкой WLED, поддерживающей RGB-ленты WS2812(B). Она также обеспечивает аудиореактивные эффекты с использованием «внешнего микрофона», что, по-видимому, подразумевает микрофон смартфона с приложением WLED; подробнее об этом далее.
Ранее уже упоминалось о других компактных контроллерах WLED на базе ESP32/ESP32-S3, таких как Adafruit Sparkle Motion Stick и ANAVI Miracle Emitter , где ключевым преимуществом платы xchhom является её стоимость, поскольку она продается по цене около $12 без учёта налогов (на AliExpress даже отображается предложение «Welcome» за $6.14, включая доставку).
Характеристики платы xchome WLED Type-C:
- Беспроводной модуль – ESP32-WROOM-32D
- Система на кристалле – Espressif ESP32-D0WD, двухъядерный процессор Tensilica LX6 @ 240 МГц
- Память – 32 Мбит SPI flash
- Интерфейсы связи – Wi-Fi 802.11 b/g/n до 150 Мбит/с, Bluetooth 4.2/5.x LE
- Разъём антенны IPEX (антенна в комплекте)
- Поддержка RGB-светодиодов
- 3-контактный разъём с сигналами GND, DA (Data) и 5В
- Поддерживает 5В RGB-ленты WS2812X, но не 12В модели
- Ленты длиной до 3 метров, максимум 144 светодиода/метр (ограничения питания могут допускать только более короткие ленты в этом случае)
- USB – 1 порт USB Type-C с чипом USB-UART WCH343
- Питание – 5В/5А через порт USB-C
- Габариты – 20,95 x 7,96 мм
Сайт xcrhome.tech, по-видимому, не поддерживается и не содержит информации о самой плате, не говоря о поддержке прошивок. Поэтому необходимо следовать инструкциям на сайте WLED . Любопытно, что Adafruit Sparkle Motion Stick оснащён встроенным микрофоном I2S для аудиореактивных эффектов, тогда как плата xcrhom WLED Type-C заявлена с поддержкой внешнего микрофона.
Изначально предполагалось, что может потребоваться подключение физического микрофона, но на плате отсутствуют соответствующие разъёмы или посадочные места, а прямое подключение к модулю ESP32 было бы затруднительным. Вместо этого, представленное ниже видео демонстрирует работу с телефоном, запускающим приложение WLED с выбранным эффектом » 2D CenterBars «, и другим телефоном, воспроизводящим музыку. Подробнее о методах аудиоввода – в документации WLED по аудиореактивным эффектам .
