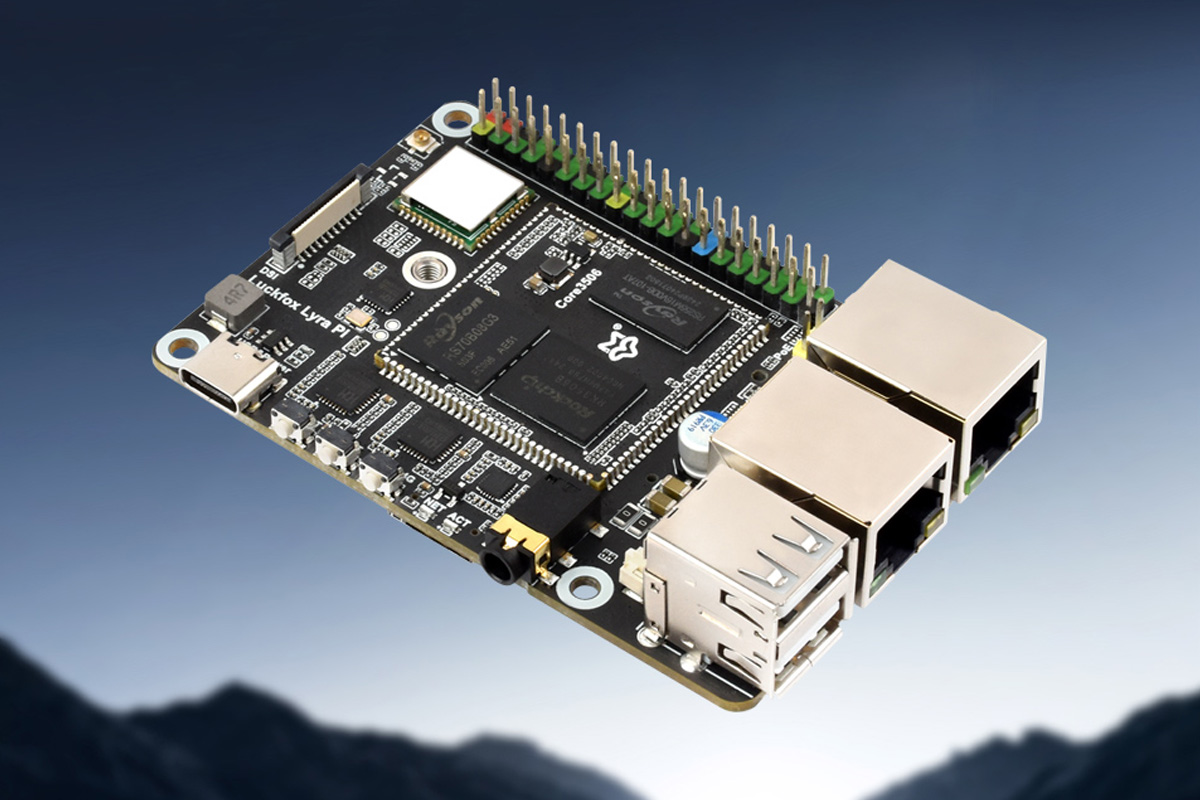

Luckfox Lyra Pi – это компактный одноплатный компьютер размером с Raspberry Pi, построенный на базе системной платы Luckfox Core3506 с трехъядерным процессором Rockchip RK3506B (Cortex-A7) и дополнительным ядром Cortex-M0 для IoT, периферийных вычислений и промышленных систем управления.

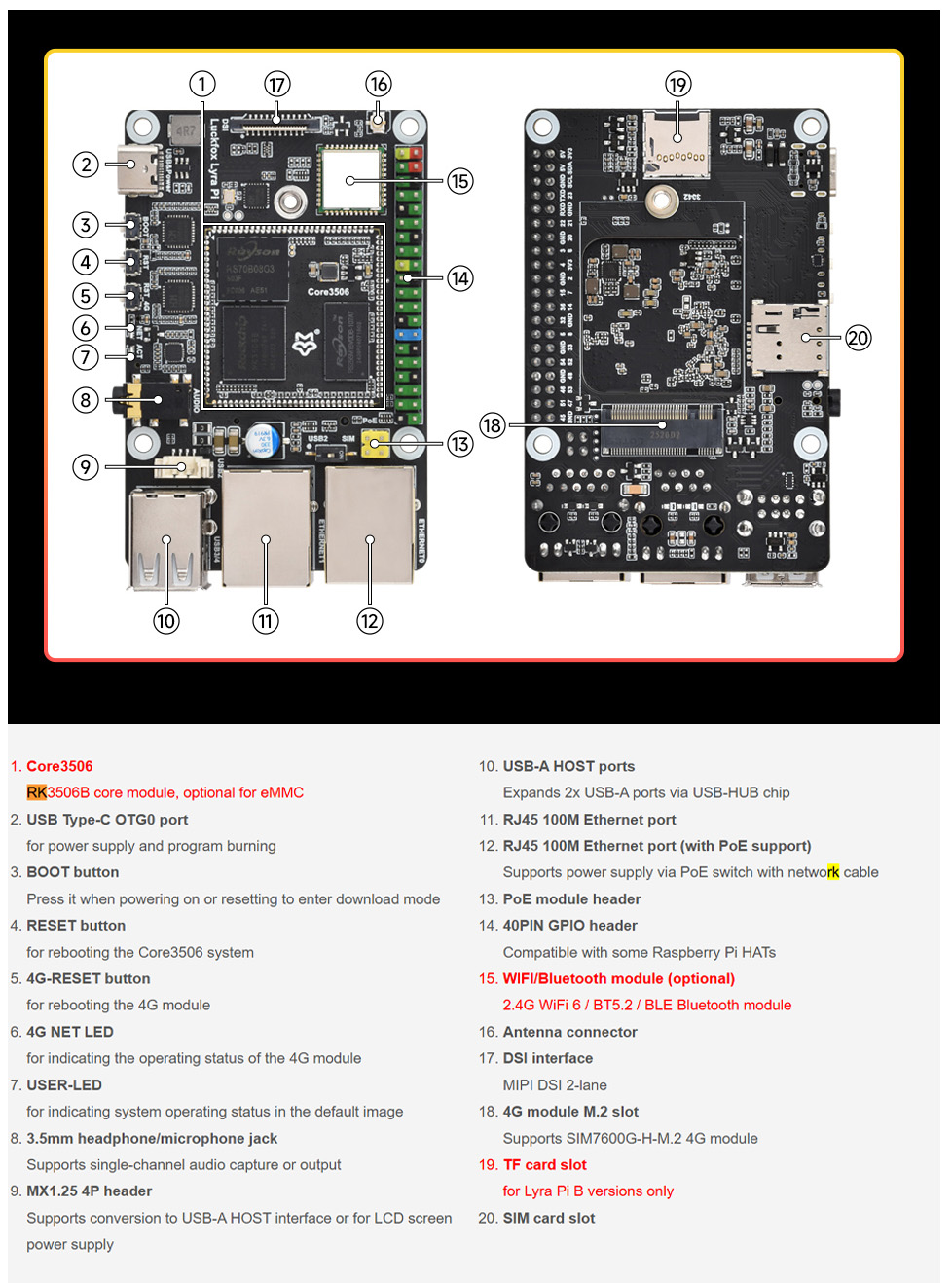

Плата оснащена 512 МБ оперативной памяти DDR3L, опциональной флеш-памятью eMMC 8 ГБ, слотом для карт microSD, двумя портами Ethernet 10/100 Мбит/с с поддержкой опционального PoE, интерфейсом MIPI DSI, портами USB Type-A и Type-C, аудиоразъемом 3.5 мм и 40-контактным GPIO-разъемом для плат расширения Raspberry Pi HAT. Также поддерживаются Wi-Fi 6 и Bluetooth 5.2, имеется слот M.2 для опционального 4G LTE-модуля, интерфейсы промышленной связи RS-485 и CAN Bus.
Характеристики Lyra Pi:
- SoC – Rockchip RK3506B
- Процессор
- 3 ядра ARM Cortex-A7 до 1.5 ГГц
- Ядро ARM Cortex-M0 реального времени
- Графический процессор – Только 2D GPU
- Отсутствуют VPU и NPU
- Процессор
- Оперативная память – 512 МБ DDR3L
- Накопитель
- Lyra Pi A (W) – 8 ГБ eMMC
- Lyra Pi B (W) – Слот для карт microSD
- Дисплейный интерфейс – 2-канальный разъем MIPI DSI до 1280 x 1280@60 кадр/с
- Аудио – 3.5-мм аудиоразъем
- Сетевые интерфейсы
- 2 порта Ethernet RJ45 100 Мбит/с с опциональным PoE
- LyRa Pi A/B W – Wi-Fi 6 (2.4 ГГц), Bluetooth 5.2/BLE с разъемом IPEX-антенны
- Опциональная поддержка 4G LTE через модуль SIM7600G-H-M.2, слот для SIM-карты
- USB
- 1 порт USB Type-C OTG 2.0 (питание + прошивка)
- 2 порта USB-A через USB-хаб
- 4-контактный разъем MX1.25 USB
- Расширение

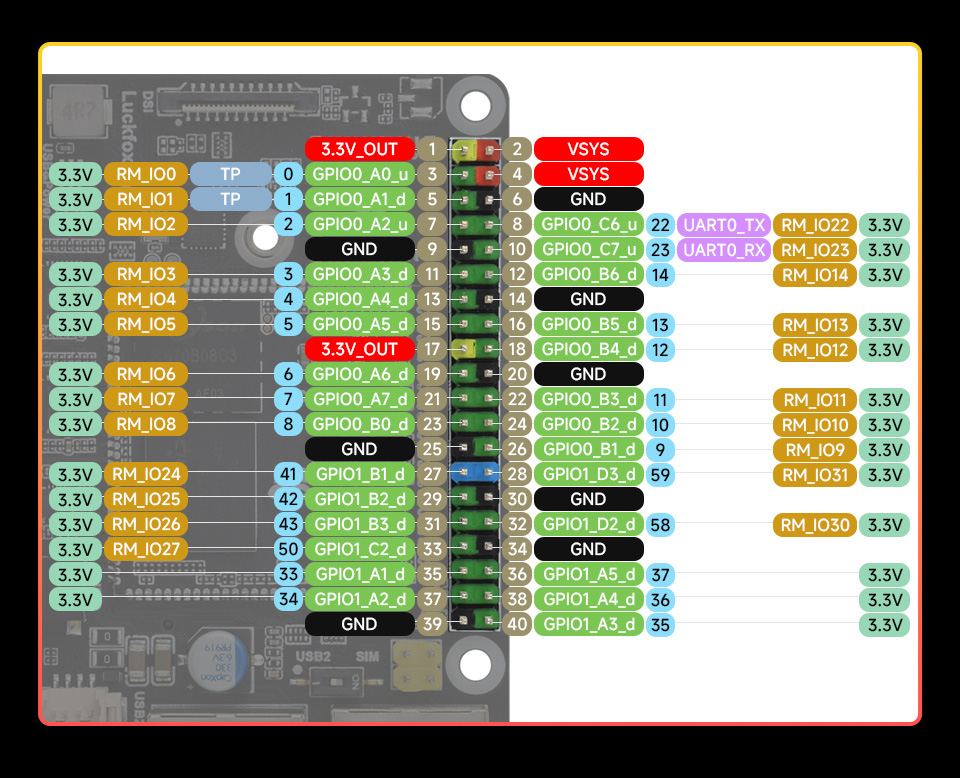

- 40-контактный GPIO-разъем с UART, SPI, I2C, I2S, PWM, CAN, ADC, RMII, 5В, 3.3В и GND (в основном совместим с Raspberry Pi)
- Слот M.2 для 4G LTE-модуля
- Прочее
- Кнопки BOOT и RESET
- Кнопка сброса 4G, индикатор сети 4G и пользовательский светодиод
- DIP-переключатель маршрутизации USB на 4G
- Питание – 5В через порт USB Type-C (OTG)

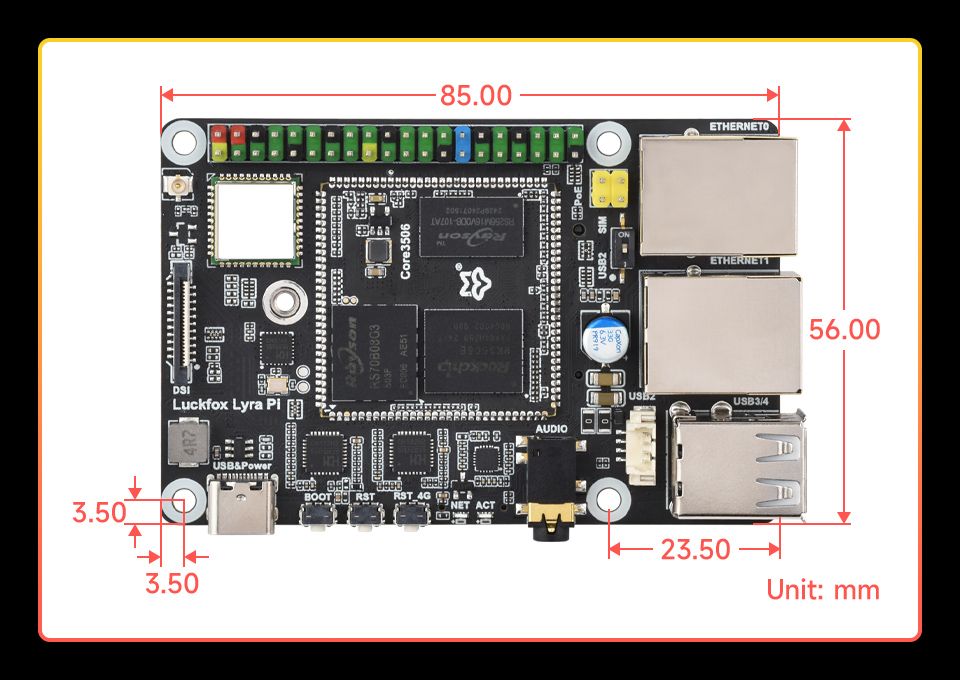

- Габариты – 85 x 56 мм

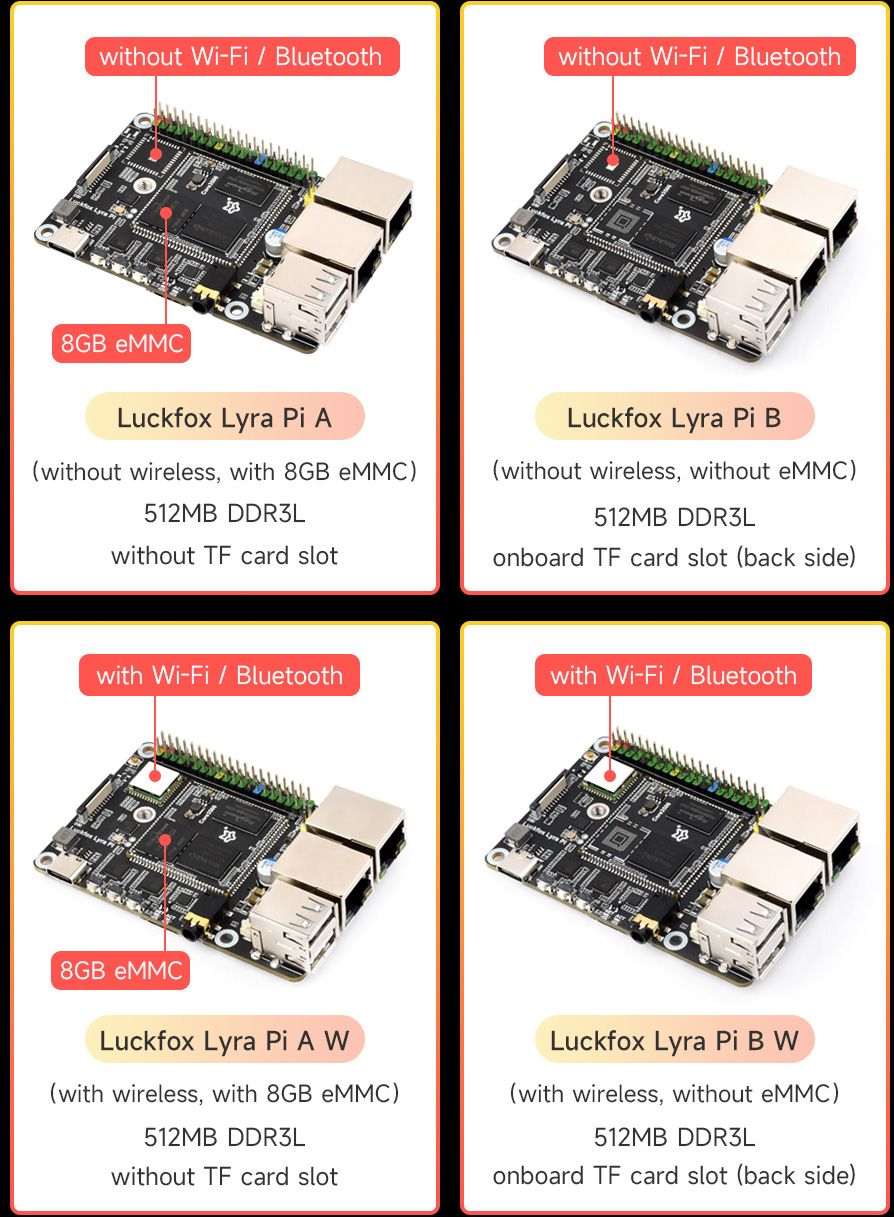

Плата Lyra Pi представлена в четырех вариантах, все с чипом RK3506B. Отличия касаются только накопителя и беспроводных интерфейсов. Модель A включает 8 ГБ eMMC без беспроводных модулей и слота MicroSD. Модель B использует для хранения карту MicroSD без eMMC и беспроводных модулей. Модель A W добавляет к 8 ГБ eMMC поддержку Wi-Fi 6 и Bluetooth 5.2, но не имеет слота MicroSD. Модель B W оснащена беспроводными модулями и слотом MicroSD, но без eMMC.
Для программного обеспечения плата поддерживает Buildroot и Ubuntu 22.04. Однако на момент написания отсутствует выделенная Wiki для Lyra Pi, но найдена общая документация для плат серии Lyra.
Это вторая плата на Rockchip RK3506B от LuckFox в форм-факторе Raspberry Pi, при этом LuckFox Lyra Zero W выполнена в компактном форм-факторе Zero, тогда как обсуждаемая здесь Lyra Pi основана на дизайне Model B.
Все четыре модификации Luckfox Lyra Pi доступны на AliExpress по цене от $27.34 до $78.59 в зависимости от модели и опций (4G LTE, модули дисплеев MIPI DSI). Также плату можно приобрести в магазине Waveshare .
Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
