Модуль Waveshare Core1121 представляет собой компактный многодиапазонный LoRa-модуль на базе трансивера Semtech LR1121 с поддержкой диапазонов Sub-GHz (150–960 МГц), S-band (1.9–2.1 ГГц) и ISM 2.4 ГГц, с выведенными GPIO через сквозные отверстия и краевые контактные площадки.
Ключевые особенности включают поддержку модуляции LoRa, (G)FSK и LR-FHSS, шифрование AES-128, а также совместимость с сериями SX126X/SX127X для упрощённой миграции. На прошлой неделе была представлена модель Wio-LR1121 от Seeed Studio с аналогичной, но более компактной конструкцией, использующей исключительно краевые контактные площадки. Ранее LR1121 применялся в MuRata Type-2GT module и как опция для модуля LILYGO на плате T-Eth Elite.
Характеристики Core1121:
- Трансивер – Semtech LR1121
- Диапазоны частот
- Sub-GHz (150 МГц ~ 960 МГц), региональные варианты для Европы, Северной Америки, Океании, Азии
- S-диапазон (1.9 ГГц ~ 2.1 ГГц)
- ISM-диапазон 2.4 ГГц
- Выходная мощность
- До 22 дБм @ 868/915 МГц (Sub-GHz)
- До 13 дБм макс. @ 2.4 ГГц
- Чувствительность приёмника
- -127 дБм @ Sub-GHz, SF7, CR4/5, BW=125 кГц
- -111 дБм @ ISM, SF7, CR4/5, BW=800 кГц
- Скорость передачи данных
- LoRa – 0.091 Кбит/с ~ 62.5 Кбит/с
- (G)FSK – 0.6 Кбит/с ~ 300 Кбит/с
- Дальность связи
- Sub-GHz – до 5 км
- ISM – до 2 км
- Коэффициент расширения – SF5 ~ SF12
- Диапазоны частот
- Антенна – Два IPEX4-разъёма (1.5 мм) с защитой TVS-диодом

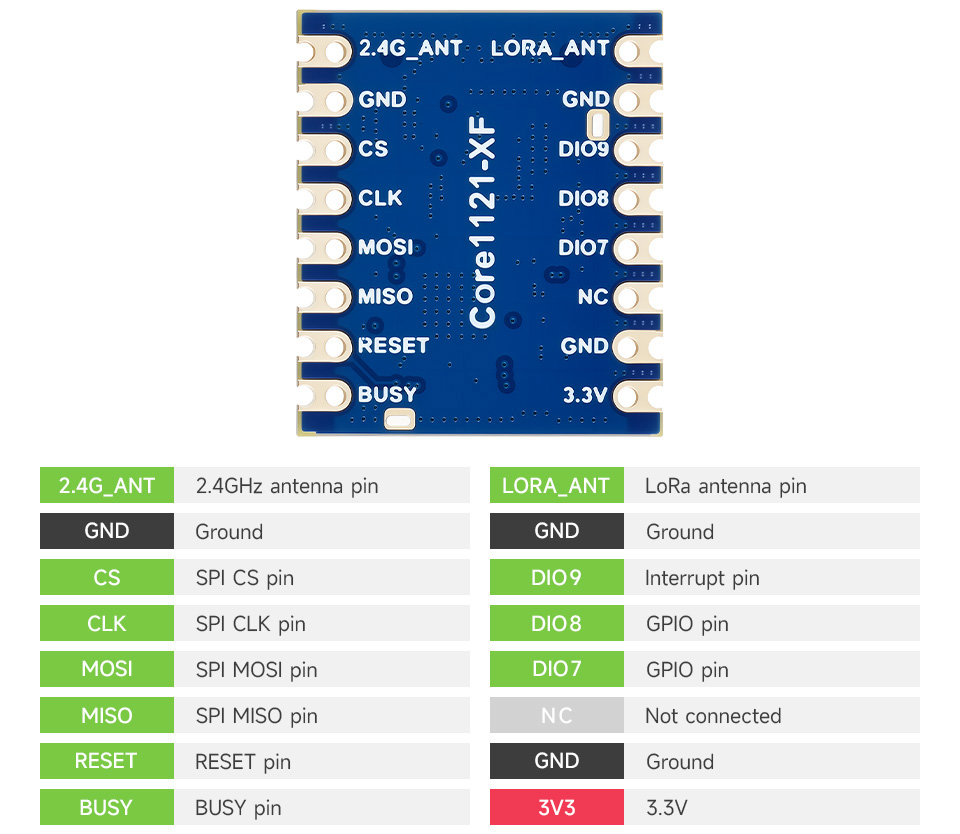

- Вводы/выводы – 2 ряда по 8 контактов: сквозные отверстия и краевые контактные площадки
- Интерфейс SPI для связи с MCU
- 3 GPIO, один с поддержкой прерываний
- Выводы антенны 2.4 ГГц и LoRa
- Сигналы Reset и Busy
- Выводы 3.3V и GND
- Питание – 3.3 В (Макс: 3.8 В)
- Потребление энергии
- Ток в режиме сна – 1.35 мкА
- Sub-GHz – 115 мА @ 22 дБм (Tx), 9.2 мА @ 125 кГц (Rx)
- ISM 2.4 ГГц – 25 мА @ 13 дБм (Tx), 8.1 мА @ 125 кГц (Rx)
- Габариты – 22 x 19.00 мм (Краевые контактные площадки / отверстия для пайки с шагом 2.54 мм)
- Температурный диапазон – -40°C до +85°C

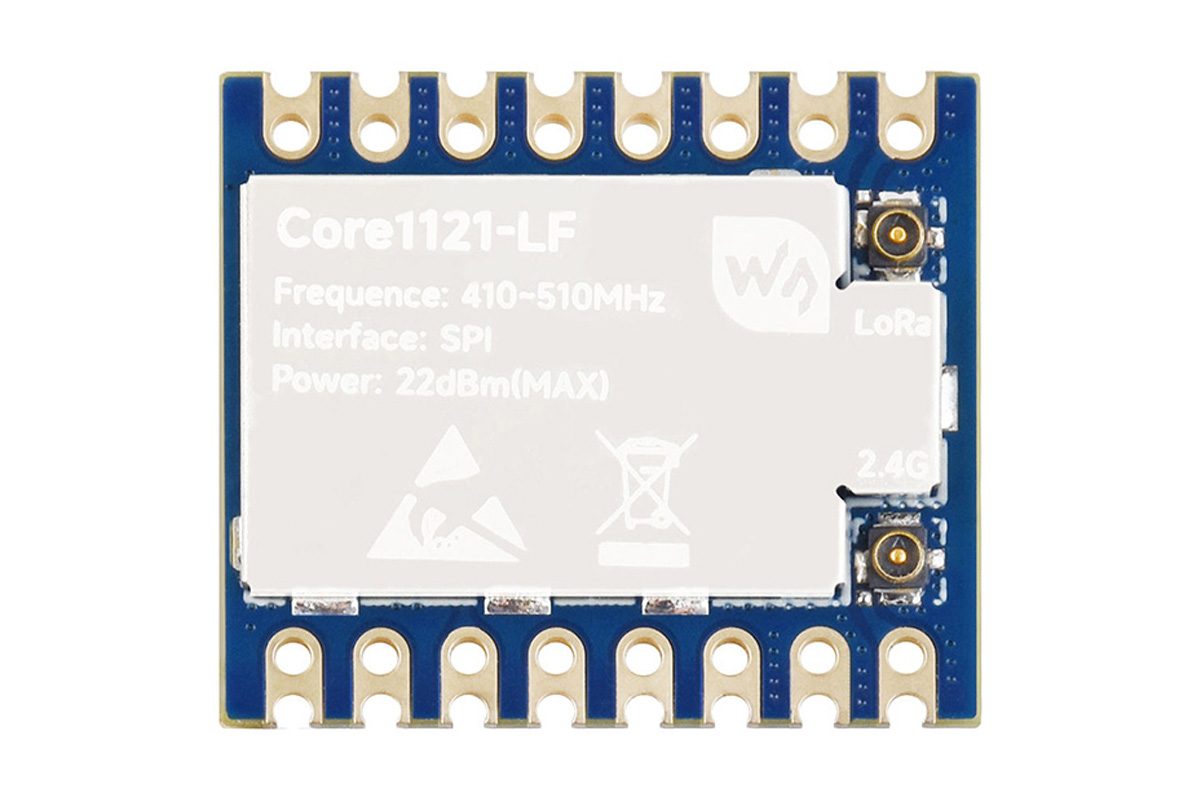

Модуль выпускается в двух вариантах: Core1121-HF для диапазона 850-930 МГц и Core1121-LF для 410-510 МГц. Эти частотные диапазоны зависят от региона, но оба варианта поддерживают глобально доступный ISM-диапазон 2.4 ГГц.

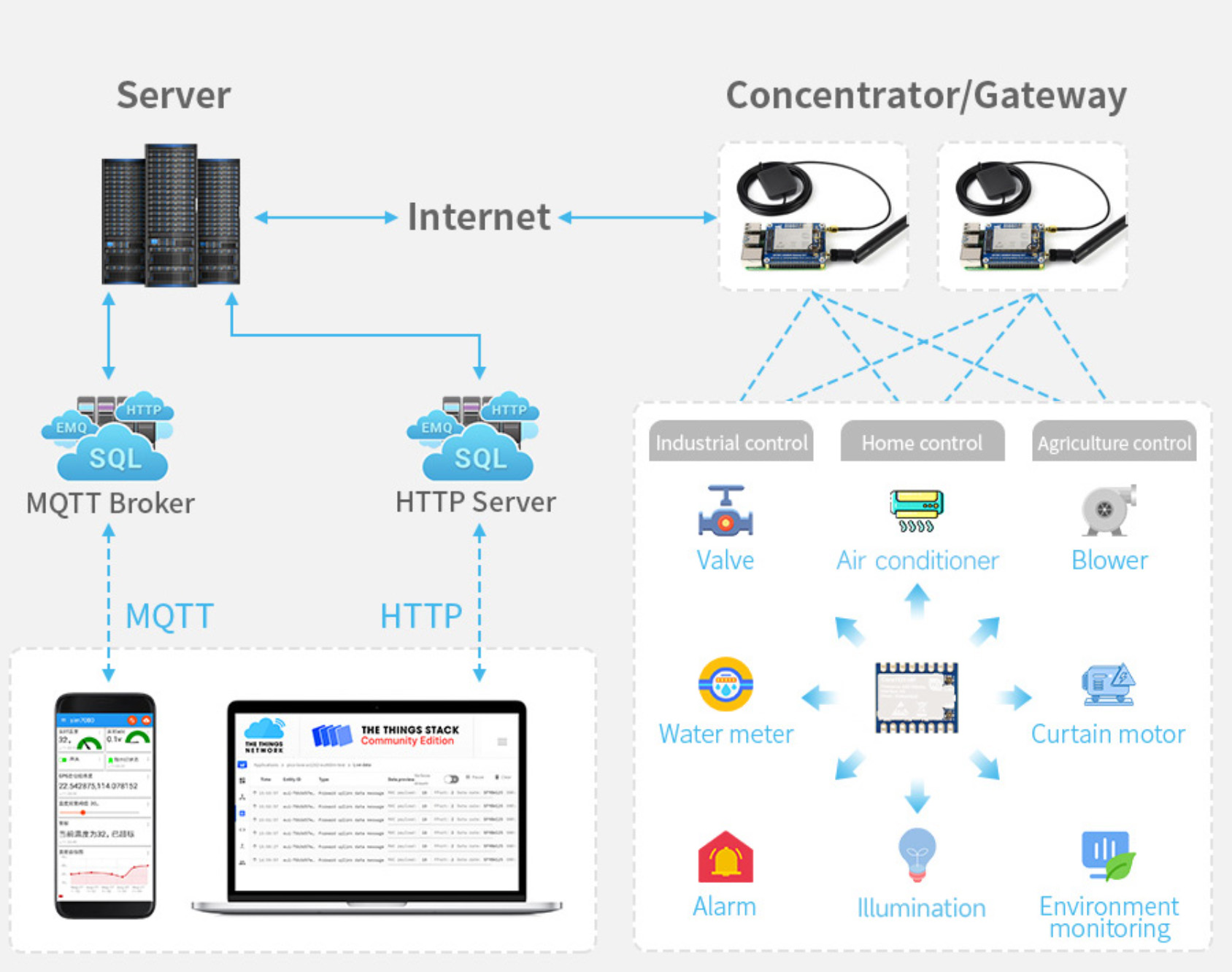

Также отмечается поддержка TCXO (термокомпенсированного генератора), обеспечивающего стабильность частоты в широком температурном диапазоне, что делает модуль пригодным для промышленных и наружных применений.
На вики-странице Core1121 доступны детальные технические характеристики, демонстрационный код и руководства по настройке для ESP32 (Arduino, ESP-IDF, PlatformIO), Raspberry Pi, STM32 и RPi Pico. Присутствуют инструкции по интеграции с LoRaWAN через ChirpStack , прошивке ПО и примерам полевых испытаний.
Многодиапазонный модуль LoRa Core1121 доступен на AliExpress за $9.57 без паяных заголовков или на доллар дороже ($10.57) с заголовками. Также предлагается на Amazon за $17.99/$18.99 или в магазине Waveshare за $9.99/$10.99.
