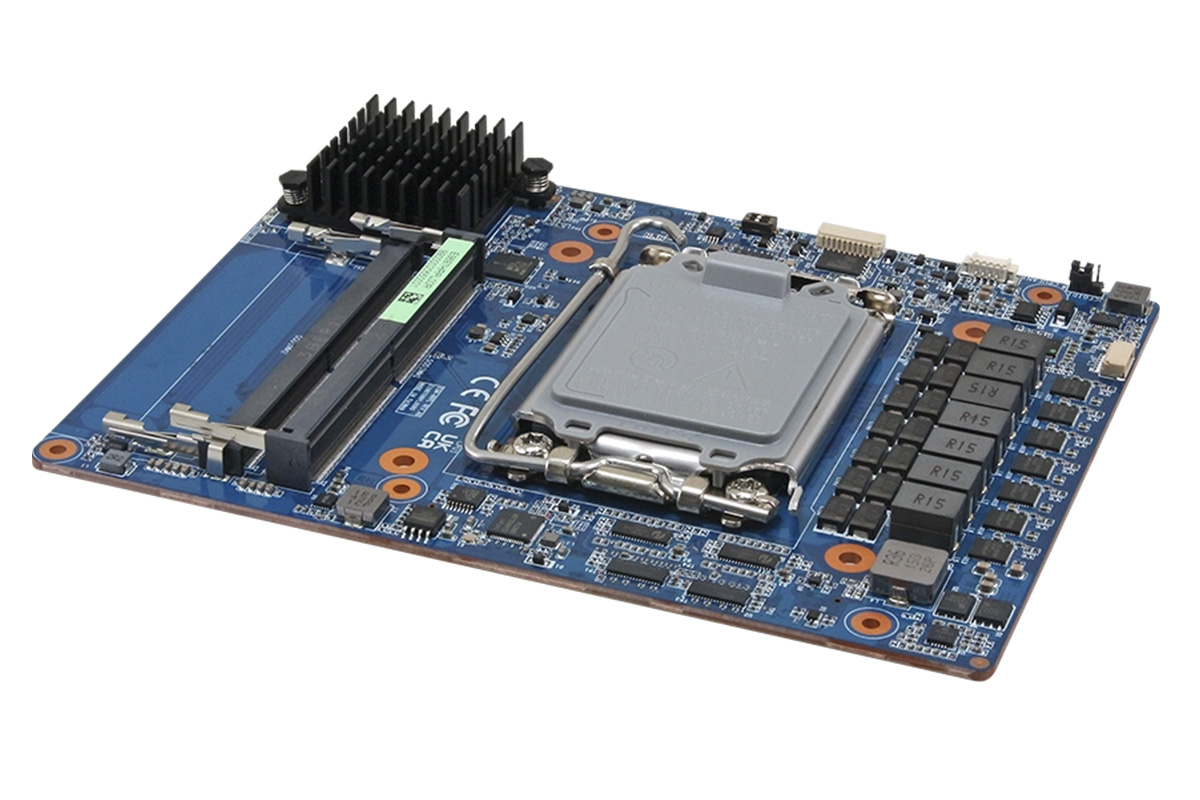

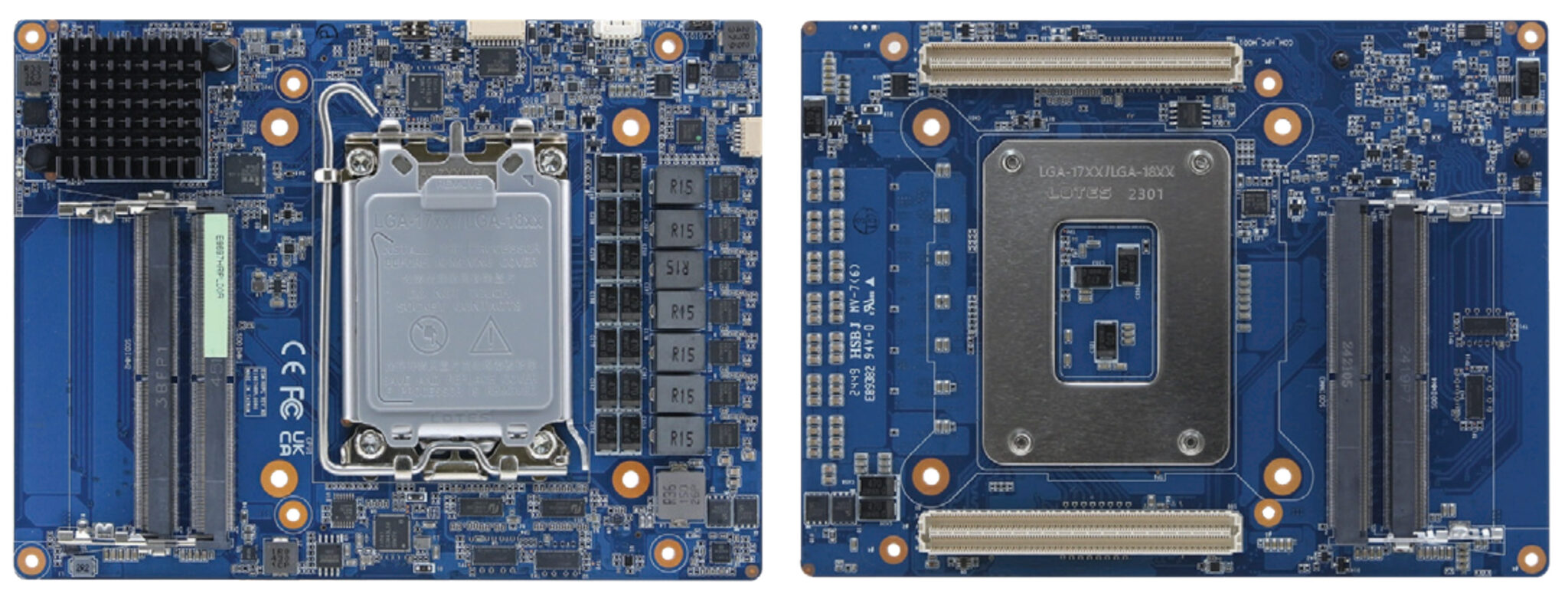

BCM ESM-HRPL — промышленный модуль COM-HPC Client Size C на базе процессоров Intel Core 12–14 поколений. Поддерживает 24-ядерный SoC Intel Core i9-14900K Raptor Lake через сокет LGA1700. Оснащен интерфейсами PCIe Gen5, технологиями Intel Deep Learning Boost и AI Boost для ИИ-вывода, обеспечивая производительность до 8.2 TOPS.
Модуль соответствует спецификации PICMG COM-HPC Client Type и поддерживает до 128 ГБ памяти DDR5 через четыре 262-контактных слота SO-DIMM с опциональной поддержкой ECC (зависит от процессора). Интерфейсы включают: 2× SATA III, два порта 2.5GbE, USB 3.2 Gen2x2, eDP и три интерфейса DDI (всего до 4 независимых дисплеев). Предназначен для долгосрочной поддержки и применений в ИИ-выводе, медицинской визуализации, интеллектуальной энергетике и автоматизации.
Спецификации BCM ESM-HRPL:
- Поддержка процессоров – Совместимость с процессорами Intel Core i9/i7/i5/i3/Pentium/Celeron 12/13/14 поколений («Alder Lake-S» или «Raptor Lake-S») через сокет LGA1700; TDP до 65 Вт
- Системная память – До 128 ГБ DDR5 3600–4000 MT/s через 4× 262-контактных слота SO-DIMM, опциональная поддержка ECC (зависит от процессора)
- Сетевая часть – 2× контроллера Intel I226-V 2.5GbE, 1× контроллер Ethernet FTX710-BM2 10 GbE
- 2× 400-контактных разъема, соответствующих спецификациям COM-HPC :
- Накопители – 2× SATA III
- Видео
- 3× DDI (конфигурируемые DP 1.4a / HDMI 2.1b)
- 1× eDP 1.4b
- Поддержка 4 независимых дисплеев
- Аудио – Интерфейс HD Audio
- Сетевая часть – 2× 2.5GbE, 1× 10GbE
- USB
- 4× USB 3.2 Gen2x2
- 8× USB 2.0
- Последовательные интерфейсы – 2× UART
- Низкоскоростные ввод/вывод – 12× GPIO
- PCIe
- 1× PCIe Gen5 x16 (разделяется на 2× PCIe Gen5 x8)
- 1× PEG x4
- 2× PCIe x4
- 9× PCIe Gen3 x1
- 1× PCIe Gen3 x1 (для BMC через базовую плату)
- 1× I2C, 1× SMBus, 1× GSPI, 1× IPMB, 1× SPI
- Безопасность – TPM 2.0 (опционально)
- Прочее
- Таймер Watchdog
- Мониторинг температуры системы, напряжения и состояния вентиляторов
- AMI UEFI BIOS с 256 Мбит SPI Flash ROM
- Intel Mobile Voltage Positioning 9.1 (IMVP9.1)
- Встроенный контроллер ввода/вывода EC IT5782 для GPIO, UART и подключения вентиляторов
- Питание – Не указано, предположительно стандартное 12V ATX от базовой платы
- Габариты – 160 × 120 мм (COM-HPC Client Size C)
- Температура
- Рабочая – от 0°C до 60°C с кулером CPU и воздушным потоком 0.5 м/с
- Хранения – от −20°C до 75°C
- Влажность: 95% RH при 40°C, без конденсации

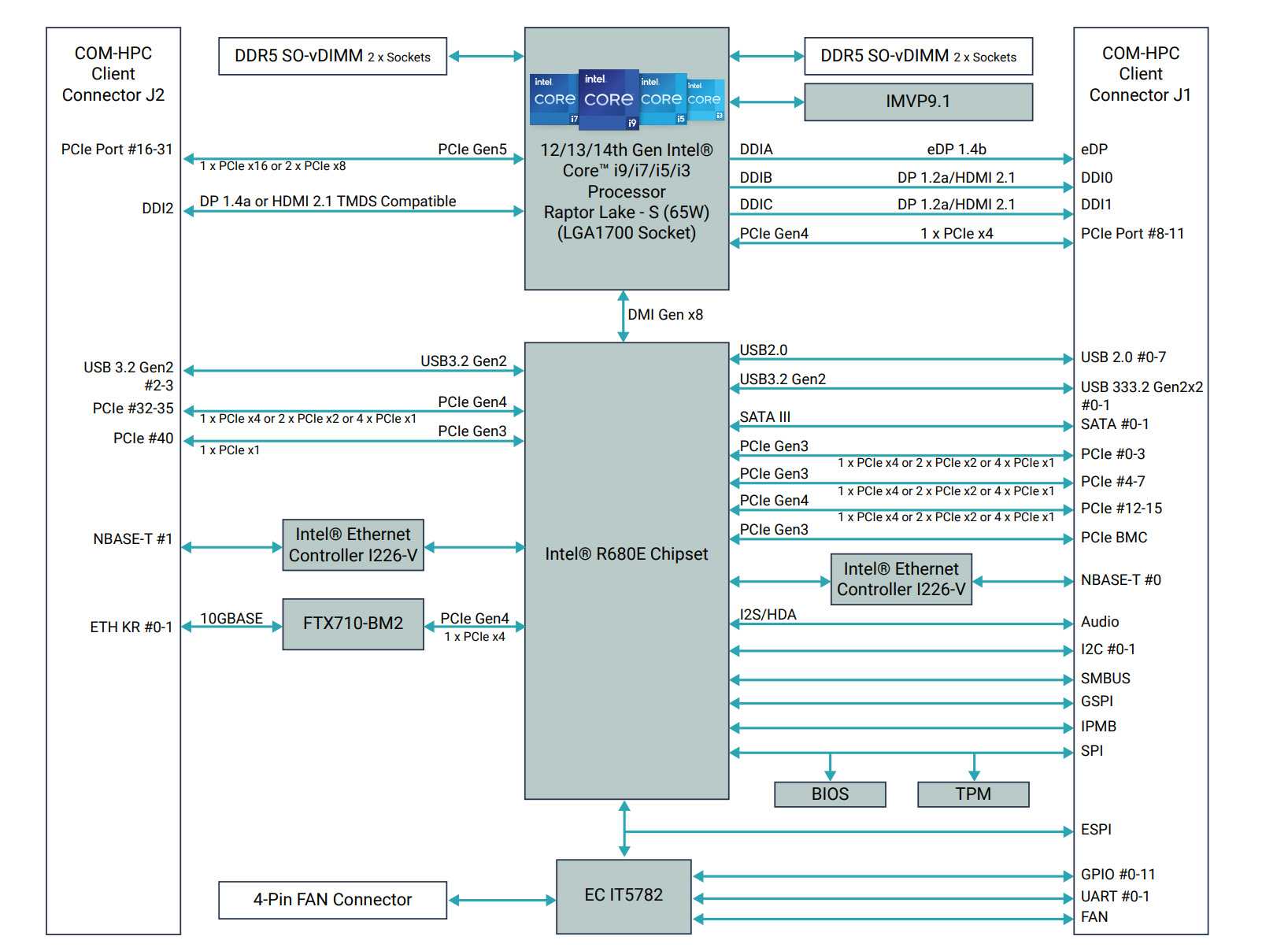

При составлении спецификации отмечено, что блок-схема показывает контроллер Ethernet FTX710-BM2 10GbE и упоминает поддержку 10GbE LAN, но в разделе спецификаций BCM это явно не детализировано.
На момент публикации компания указывает, что модуль поддерживает только Windows 11 LTSC и Linux, что обеспечивает совместимость с драйверами Intel, модулями ядра и стандартными инструментами BIOS для управления питанием, мониторинга системы и других задач.

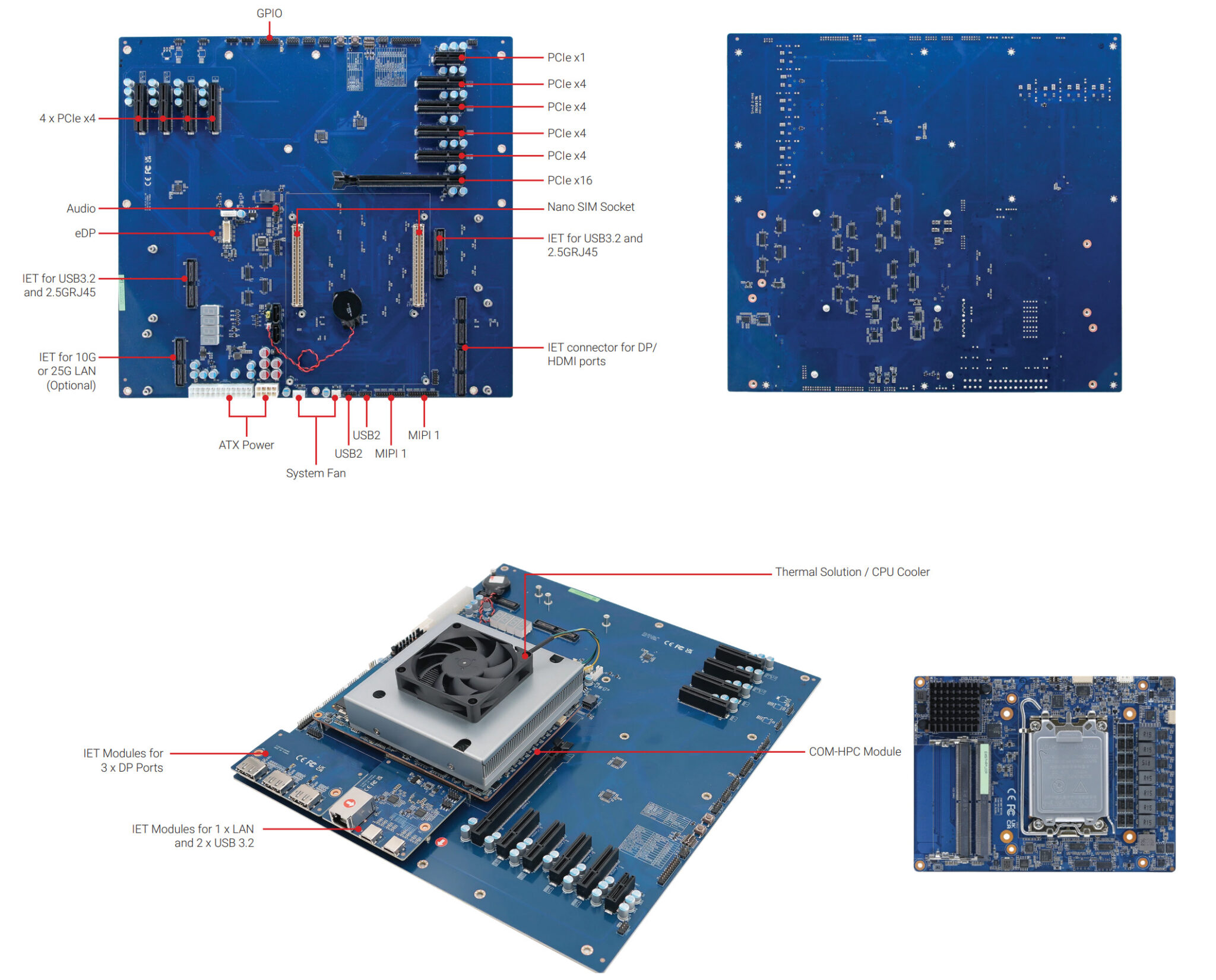

BCM также предоставляет базовую плату EEV-HC10 COM-HPC форм-фактора EATX (330 × 305 мм). Соответствует стандарту COM-HPC Rev. 1.2 и поддерживает клиентские модули размеров A/B/C, включая ESM-HRPL.
Ключевые особенности: поддержка PCIe Gen5 x16, восьми слотов PCIe x4 и одного PCIe x1 для расширения, несколько интерфейсов IET для доступа к HDMI/DP, USB3.2 Gen2x2 (Type-C) и высокоскоростной LAN (до 25GbE). Также предусмотрены 12-битные GPIO, UART и низкоскоростные ввод/вывод, встроенная поддержка eDP через разъем JST.
Информация о стоимости модуля не предоставлена. Дополнительные сведения доступны на странице продукта и в пресс-релизе.
