Radxa E24C и E54C: сетевые компьютеры на базе Rockchip RK3528A/RK3582 с четырьмя портами Gigabit Ethernet

Radxa E24C и E54C — это мини-роутеры и встраиваемые устройства на базе процессоров Rockchip RK3528A и RK3582 соответственно, оснащенные четырьмя портами Gigabit Ethernet, видеовыходом HDMI, тремя портами USB и разъемом M.2 PCIe для NVMe SSD.

Radxa E24C развивает концепцию мини-сетевого устройства Radxa E20C Titan с двумя портами Gigabit Ethernet , тогда как Radxa E54C представляет собой «обновление» мини-роутера Radxa E52C с четырьмя портами Gigabit Ethernet вместо двух портов 2.5GbE.

Мини-роутер Radxa E24C с четырьмя портами GbE

Radxa E24C

Характеристики Radxa E24C:

  • Система на кристалле –   Rockchip RK3528A
    • ЦП – Четыре ядра Arm Cortex-A53 @ 2.0 ГГц
    • ГП – Arm Mali-G450 с поддержкой OpenGL ES1.1, ES2.0 и OpenVG 1.1
    • Видеопроцессор
      • Декодирование H.264, H.265 и AVS2 до 4Kp60
      • Кодирование H.264 и H.265 до 1080p60
  • Память – 1 ГБ, 2 ГБ или 4 ГБ LPDDR4
  • Хранилище
    • Флеш-память eMMC 5.1 на 8 ГБ, 16 ГБ или 32 ГБ
    • Слот для карт microSD (UHS-I)
    • Разъем M.2 2280 Key-M (PCIe Gen2 x1) для опционального NVMe SSD
  • Видеовыход – HDMI 2.1 до 4Kp60
  • Сеть – 4 порта Gigabit Ethernet RJ45 через коммутатор RealTek RTL8367RB
  • USB – 3 порта USB 2.0 Type-A, 1 порт USB 2.0 Type-C для данных и последовательного подключения
  • Расширение – 14-контактный GPIO-разъем с SPI, UART, I2C, 5 В, 3.3 В и GND
  • Отладка – Порт USB-C для доступа к последовательной консоли
  • Дополнительно
    • Кнопки Power, Maskrom и User
    • 5 индикаторов состояния
    • Разъем для батарейки RTC
    • Разъем вентилятора
  • Питание – 12 В/2 А через цилиндрический разъем
  • Габариты – 143 × 99 × 25.3 мм (алюминиевый корпус)
  • Рабочий диапазон температур – 0°C ~ 70°C

Radxa E24C quad GbE Router with RK3528A SoC

Помимо двух дополнительных портов Gigabit Ethernet, разъема M.2 и видеовыхода HDMI, новое устройство на Rockchip RK3528A получило дополнительные USB-порты, GPIO-разъем, разъем для батарейки RTC и разъем вентилятора. Radxa предоставляет образы Radxa OS на базе Debian и Flippy OpenWrt, загружаемые с карты microSD, eMMC или SSD. Дополнительные технические детали доступны на сайте документации .

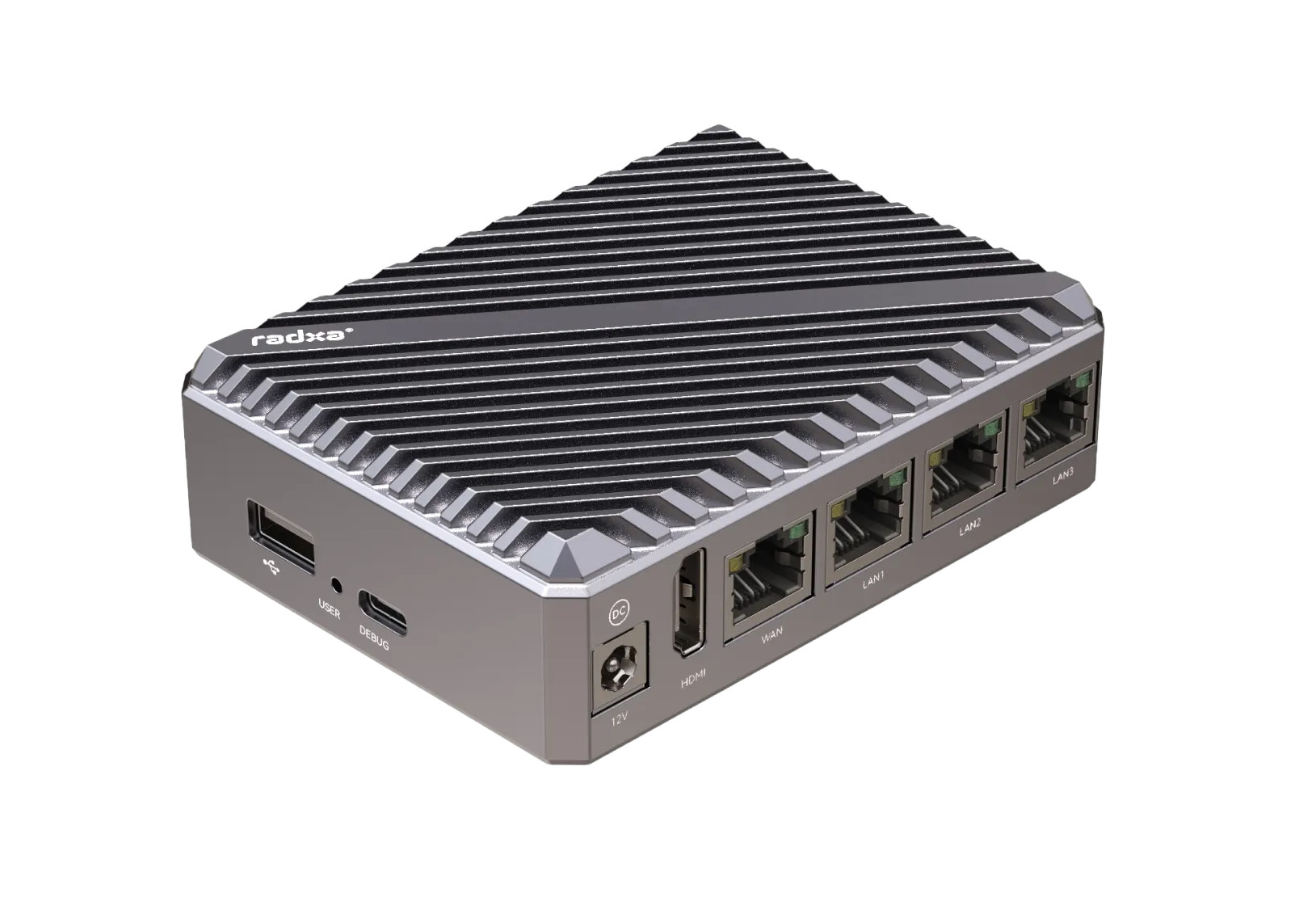

Сетевой компьютер Radxa E54C

Radxa E54C

Характеристики Radxa E54C:

  • Система на кристалле –   Rockchip RK3582
    • ЦП
      • Два ядра Cortex-A76 до 2.4 ГГц
      • Четыре ядра Cortex-A55 до 1.8 ГГц
    • ГП
      • В большинстве случаев отсутствует (Rockchip не гарантирует наличие ГП для данной версии)
      • Движок 2D-графики
    • Видеопроцессор – Кодирование H.264/H.265 до 4K @ 60 кадр/с
    • Нейропроцессор – NPU 5 TOPS
  • Память – 2 ГБ, 4 ГБ, 8 ГБ, 16 ГБ или 32 ГБ LPDDR4
  • Хранилище
    • SPI-флеш 16 МБ для загрузчика
    • Флеш-память eMMC 5.1 на 8 ГБ, 16 ГБ или 32 ГБ
    • Слот для карт microSD
    • Разъем M.2 2280 Key-M (PCIe Gen2.1 x1) для опционального NVMe SSD
  • Видеовыход
    • HDMI 2.1 до 4Kp60
    • DisplayPort через порт USB-C
  • Сеть – 4 порта Gigabit Ethernet RJ45 через коммутатор RealTek RTL8367RB
  • USB
    • 2 порта USB 2.0 Type-A
    • 1 порт USB 3.0 Type-A
    • 1 порт USB 3.0 Type-C для последовательного подключения, данных и дисплея
  • Расширение – 14-контактный GPIO-разъем с SPI, UART, I2C, 5 В, 3.3 В и GND
  • Отладка – Порт USB-C для доступа к последовательной консоли
  • Дополнительно
    • Кнопки Power, Maskrom и User
    • 5 индикаторов состояния
    • Разъем для батарейки RTC
    • Разъем вентилятора
  • Питание – 12 В через цилиндрический разъем
  • Габариты – 143 × 99 × 25.3 мм (алюминиевый корпус)
  • Рабочий диапазон температур – 0°C ~ 70°C

Rockchip RK3582 quad 2.5GbE router board

E54C system block diagram
Блок-схема

R54C имеет схожую конструкцию с R24C (четыре порта Gigabit Ethernet), но оснащен более мощным процессором Rockchip RK3582 (в несколько раз производительнее), оперативной памятью до 32 ГБ, SPI-флеш 16 МБ и двумя портами USB 3.0, включая порт с поддержкой DisplayPort. Среди поддерживаемых ОС упоминаются Radxa OS и Flippy OpenWrt, при этом сайт документации также добавляет iStoreOS — форк OpenWrt с упрощенным интерфейсом настройки, встроенным магазином приложений iStore и возможностью использования в качестве легкого NAS. Поскольку система поддерживается Radxa E20C, ожидается совместимость с R24C и R54C.

iStoreOS dashboard

Панель управления iStoreOSМини-роутер Radxa E24C доступен на AliExpress по цене $36.31–$51.73 в зависимости от объема ОЗУ, а также представлен на Arace от $35 , но в настоящее время отсутствует в наличии. Модель E54C с ОЗУ 2 ГБ, 4 ГБ и 8 ГБ продается на Arace за $55–$85 ; варианты до 16 ГБ ОЗУ доступны на AliExpress , но в наличии только конфигурации 4 ГБ и 8 ГБ.

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
