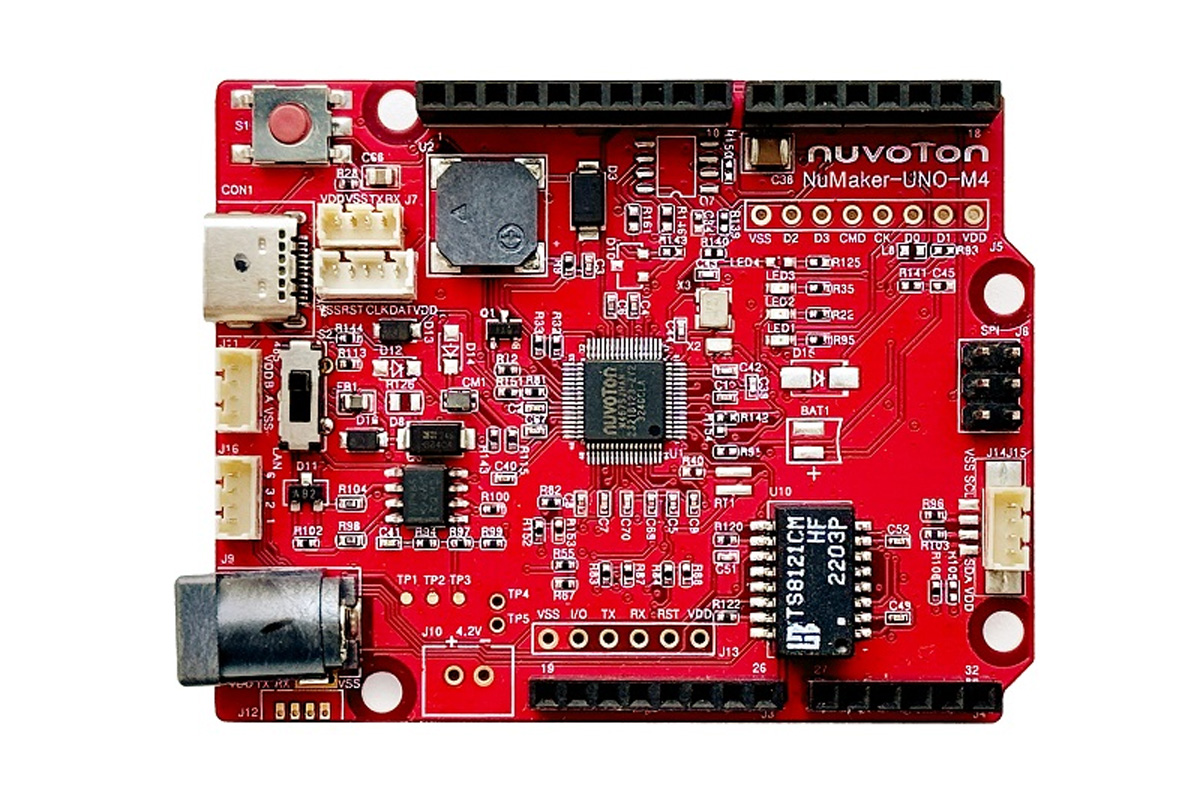

NuMaker-UNO-M4 — промышленная плата разработки для IoT на базе Ethernet MCU Nuvoton NuMicro M467 серии с ядром Arm Cortex-M4F, соответствующая Arduino UNO R4 форм-фактору.

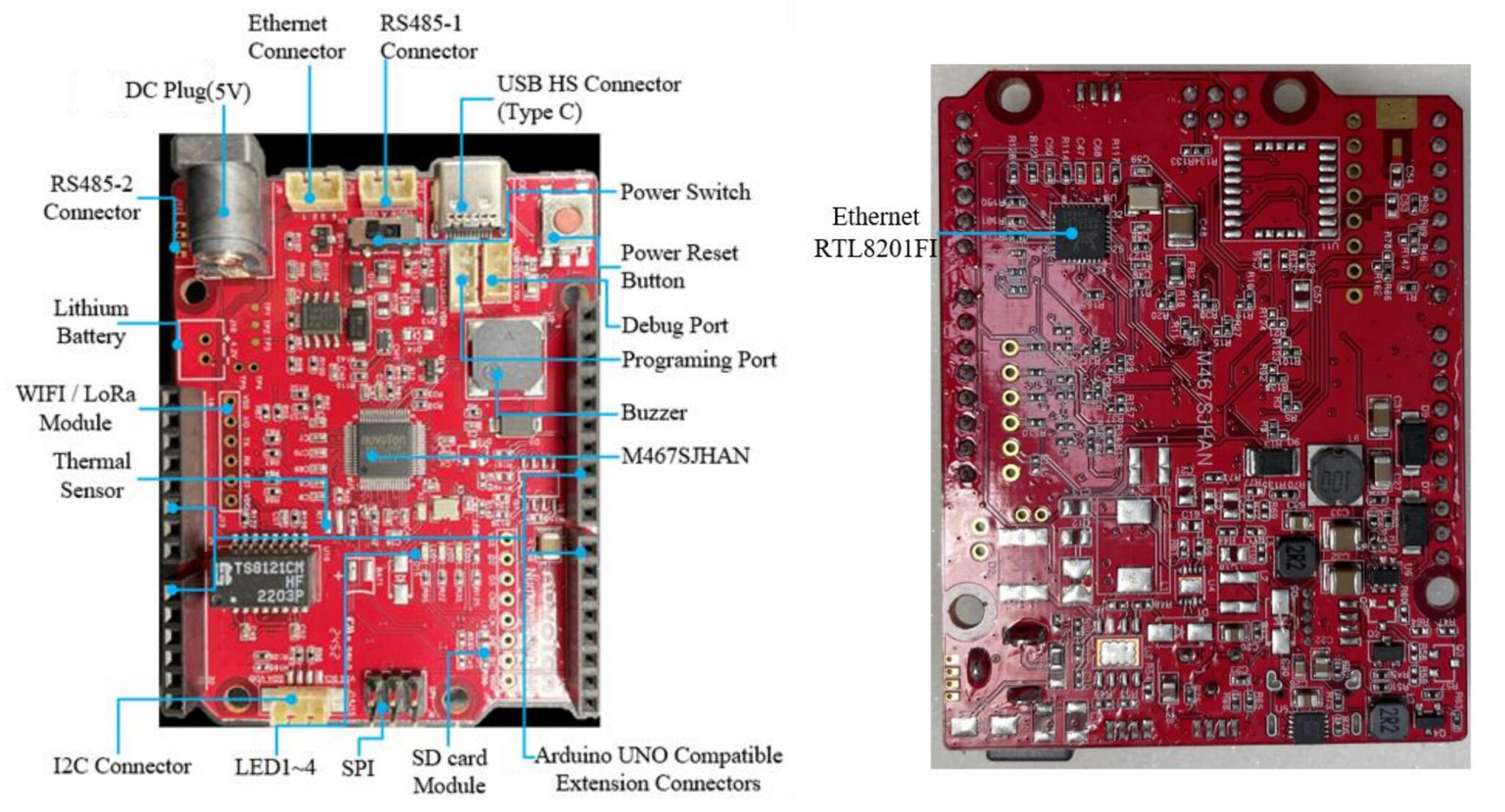

Плата оснащена Ethernet, RS485, CAN FD и слотом для карты microSD для регистрации данных. Варианты питания: 5В через USB Type-C, 5–5.5В через разъем DC, внешнее питание 3.3В/5В через разъемы. Также имеются разъемы, совместимые с Arduino, кнопки, светодиоды состояния и выделенный высокоскоростной USB для питания и программирования.
Характеристики Nuvoton NuMaker-UNO-M4
- SoC – Nuvoton NuMicro M467SJHAN
- ЦП – Arm Cortex-M4 с частотой до 192 МГц, с FPU и DSP
- Память – до 512 КБ SRAM с контролем четности для 64 КБ
- Память
- До 1024 КБ Flash с двумя банками, поддержкой FOTA и XOM
- 8 КБ LDROM, 3 КБ OTP ПЗУ
- Хранилище – Слот для карты microSD
- Связь – 4-контактный разъем Ethernet 10/100 Мбит/с через PHY RealTek RTL8201FI
- USB – Порт USB Type-C для программирования и питания
- Последовательные интерфейсы
- Разъем RS485
- Интерфейс CAN FD
- Расширение

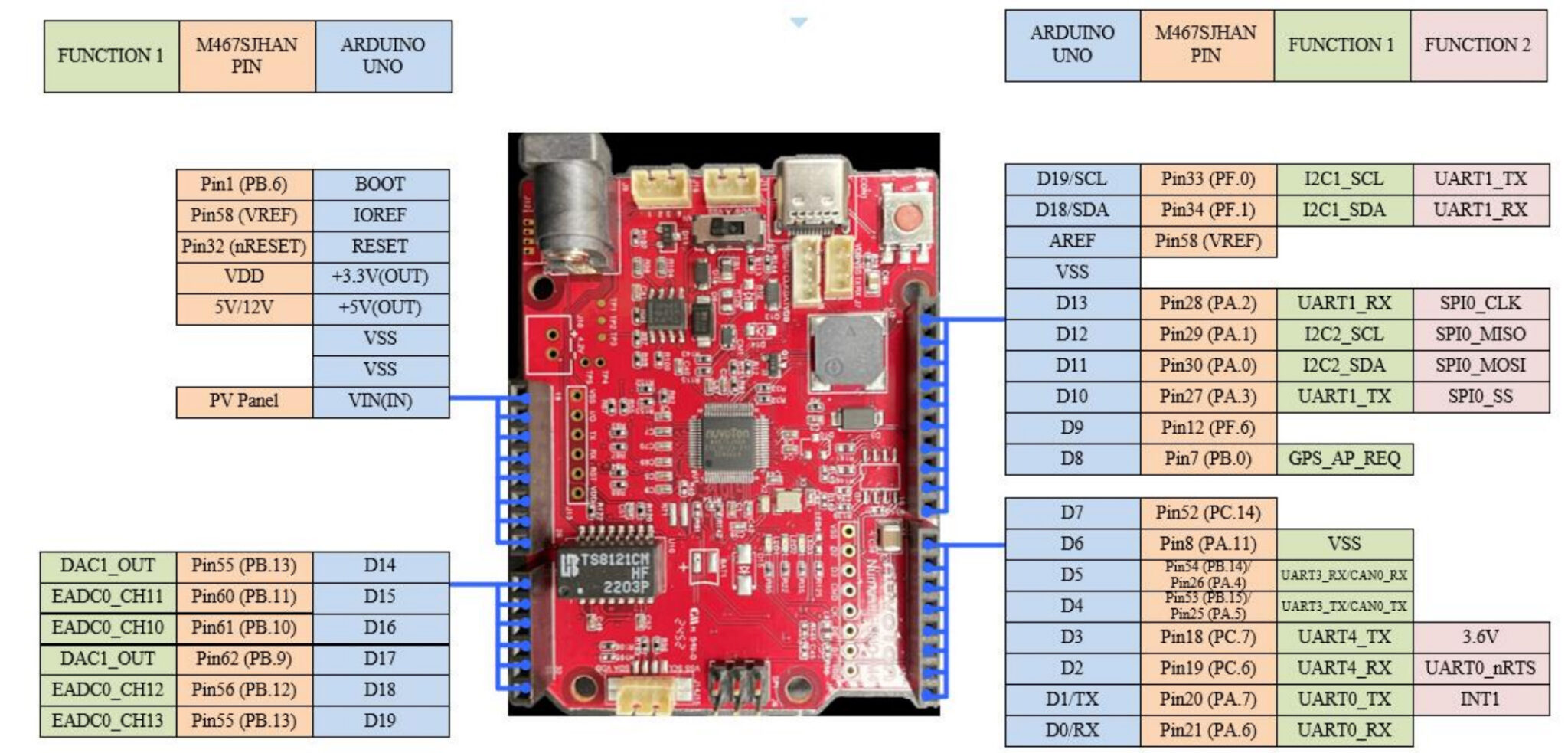

- Разъемы, совместимые с Arduino UNO R4
- Разъем I2C
- 6-контактный разъем SPI, совместимый с Arduino (вместо разъема ICSP на Arduino Uno R4)
- Отладка – Интерфейс отладки Nu-Link USB
- Разное
- 3 светодиода состояния (красный, желтый, зеленый)
- Кнопка сброса, 2 пользовательские кнопки
- Разъем для термического сенсора и модуля Wi-Fi/LoRa
- Разъем для программирования
- Ползунковый переключатель питания
- Питание
- 5В постоянного тока через цилиндрический разъем или порт USB-C
- Внешнее питание 3.3В / 5В через разъемы
- Нераспаянный разъем для батареи
- Габариты – Форм-фактор Arduino UNO R4
Что касается программной поддержки, NuMaker-UNO-M4 поддерживает разработку в среде Arduino IDE . Также поддерживаются IAR EWARM и Keil MDK для продвинутого программирования. Дополнительная информация доступна в руководстве пользователя на странице продукта (см. ниже).
Nuvoton NuMaker-UNO-M4 доступен в официальном магазине Nuvoton Direct за $33.14 , но в настоящее время отсутствует в наличии. Дополнительная информация на странице продукта или в пресс-релизе .
