M5Stack Stamp-S3A WiFi и BLE IoT модуль выигрывает от оптимизированной конструкции антенны и сниженного энергопотребления

M5Stack Stamp-S3A, также известный как M5StampS3A, представляет собой обновление модуля M5Stamp S3 на базе ESP32-S3 представленного в 2023 году, с оптимизированной конструкцией антенны, сниженным энергопотреблением, увеличенной пользовательской кнопкой и измененной логикой управления RGB-светодиодом.

Остальные характеристики сохранены: 8 МБ Flash, RGB-светодиод, кнопка ввода и 23 линии GPIO в компактном форм-факторе 26 x 18 мм. Доступны две версии: Stamp-S3A без предустановленных заголовков и Stamp-S3A PIN1.27 с распаянными заголовками и оранжевым термостойким кожухом.

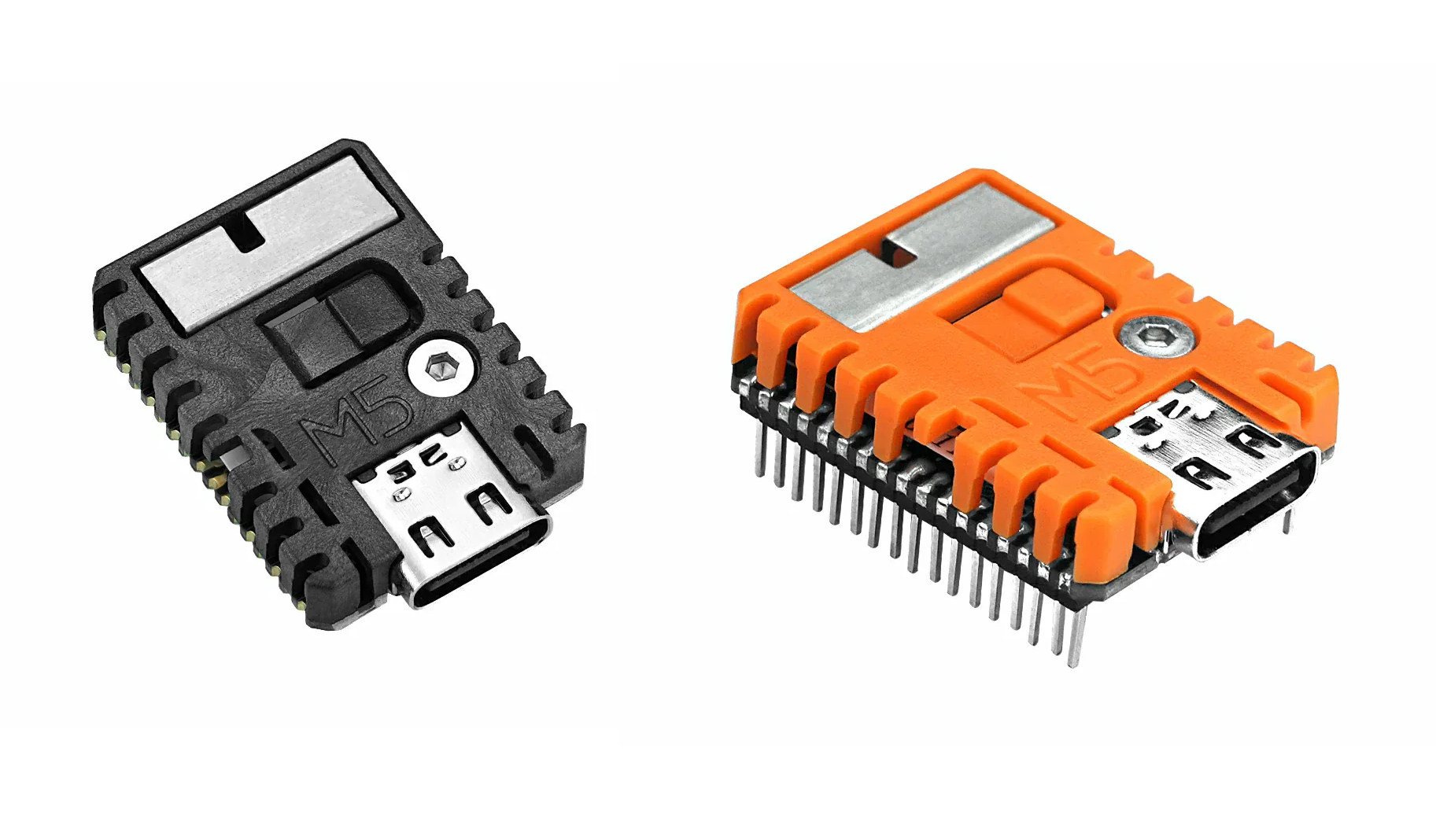

M5Stack Stamp-S3A
Stamp-S3A (слева) и Stamp-S3A PIN1.27 (справа)

Характеристики M5Stamp-S3A:

  • WiSoC – Espressif Systems ESP32-S3FN8
    • Процессор
      • Двухъядерный 32-битный микроконтроллер Xtensa LX7 с векторными инструкциями для ИИ до 240 МГц
      • Сопроцессор RISC-V ULP
    • Память – 512 КБ SRAM
    • Накопитель – 8 МБ flash
    • Беспроводные интерфейсы – WiFi 4 (2.4 ГГц, 802.11b/g/n), Bluetooth 5.0 LE + Mesh
  • Подключение
    • WiFi 4 (2.4 ГГц), полоса 20 МГц и 40 МГц, протокол IEEE 802.11 b/g/n, до 150 Мбит/с
    • Bluetooth 5, Bluetooth Mesh с поддержкой скоростей 125 Кбит/с, 500 Кбит/с, 1 Мбит/с, 2 Мбит/с и увеличенного радиуса действия
    • 3D-антенна на 2.4 ГГц
  • USB – 1 порт USB Type-C для питания и программирования
  • Расширение
    • Колодки с шагом 2.54 мм и 1.27 мм, а также контактные площадки для пайки с:
      • До 23 линий GPIO
      • SD/SDIO/MMC
      • Датчик касания
      • SPI (ведущий/ведомый)
      • EMAC
      • ШИМ для двигателей, ШИМ для светодиодов
      • UART, I2C, I2S, счетчик импульсов
    • Опциональный 8-контактный или 12-контактный FPC-разъем с GPIO, интерфейсом LCD
  • Прочее – 1 пользовательская кнопка, 1 пользовательский RGB-светодиод (WS2812B-2020)
  • Питание
    • Вход – 5 В при 500 мА через порт USB-C
    • DC/DC-преобразователь MUN3CAD01-SC с 5 В на 3.3 В
  • Габариты – 26 x 18 x 4.7 мм
  • Вес – около 3 грамм
  • Диапазон рабочих температур – от 0 до 40°C

Stamp-S3A specifications

StampS3A PIN1.27 specifications

При поверхностном сравнении характеристик отличий от оригинального модуля M5Stamp S3 не обнаруживается. Различия проявляются в деталях: кнопка увеличена до 4.0 × 3.0 × 2.0 мм (вместо 2.6 × 1.6 × 0.55 мм) с улучшенной тактильной отдачей. Энергопотребление значительно снижено в режиме сна: при питании через USB-C (5 В @ 88.82 мкА против 400.67 мкА) и через вывод Vin (5 В @ 6.84 мкА против 310.89 мкА). В режиме ожидания при 5 В потребление составляет 25.54 мА через USB-C и 25.53 мА через Vin против ~33 мА у предыдущей модели.

Изменена логика питания RGB-светодиода: ранее он активировался сразу при подаче питания, теперь мультиплексирован с подсветкой резервной шины FPC для экрана. Конструкция 3D-антенны модифицирована (см. фото ниже), что, по заявлению, улучшает прием сигнала. Объяснение физических причин требует дополнительной экспертизы – комментарии специалистов приветствуются.

3D Antenna S3 vs S3A

Антенна справа должна работать эффективнееПоддержка ПО сохранена: доступны фреймворк ESP-IDF, PlatformIO, среда Arduino IDE и веб-платформа визуального программирования UIFlow. Полная документация, включая схемы и инструкции по работе с Arduino IDE/UIFlow2, доступна на сайте документации .

Новые модули Stamp-S3A доступны в онлайн-магазине M5Stack по цене $7.50 и вскоре появятся на AliExpress компании и Amazon .

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
