Используйте четыре разъема PCIe FFC на Raspberry Pi 5 с HAT Waveshare PCIe TO 4-CH

Плата-адаптер 4-Ch PCIe FFC расширяет интерфейс PCIe Raspberry Pi 5 до четырех разъемов PCIe FFC с помощью микросхемы коммутатора пакетов PCI Express ASM1184e, которую мы видели в HAT, таких как плата Geekworm X1011 (для добавления четырех NVMe SSD) и Waveshare PCIe-Packet-Switch-4P (для добавления четырех слотов PCIe x1).

HAT поддерживает скорость PCIe Gen2 и оснащен мониторингом питания для отслеживания энергопотребления. Также присутствует EEPROM для хранения конфигурационных данных и возможность каскадного подключения нескольких PCIe HAT. Дополнительно пользователи могут установить радиатор на HAT для управления тепловым режимом, что делает решение хорошо подходящим для встраиваемых систем с несколькими устройствами PCIe.

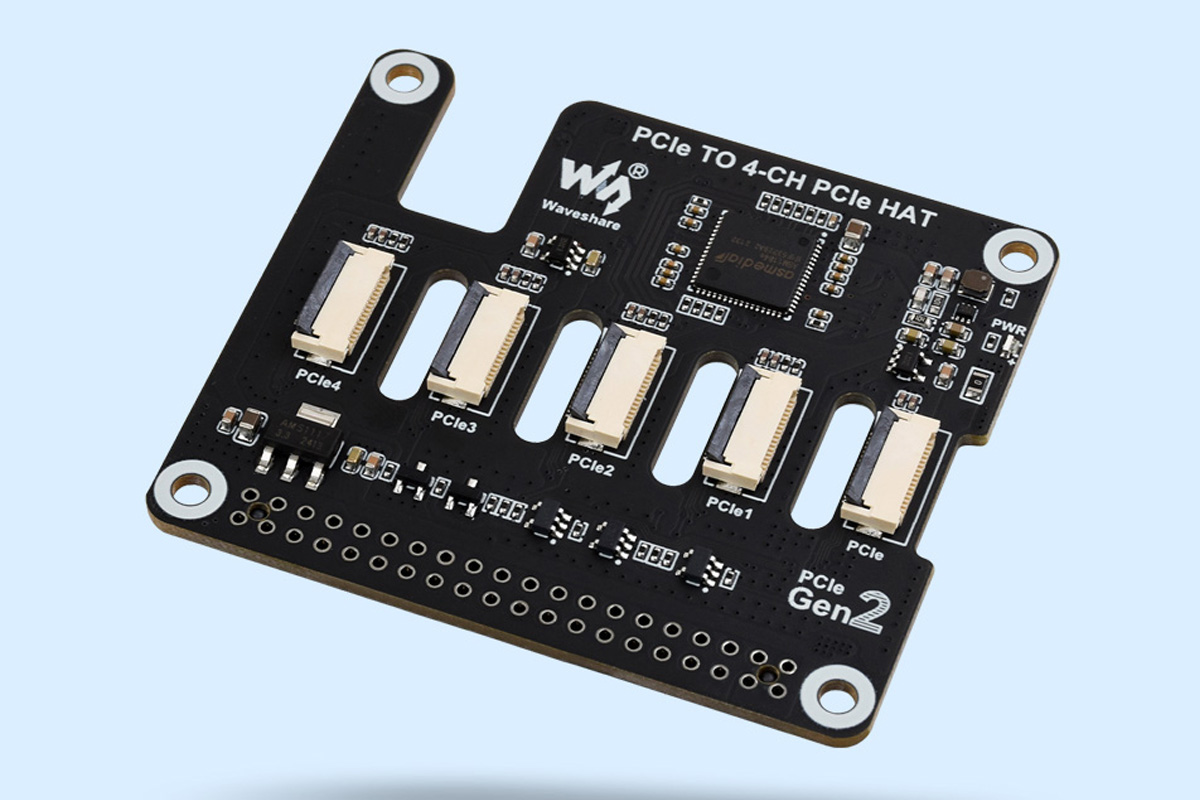

4 Ch PCIe FFC Adapter Board for Raspberry Pi 5

Характеристики Waveshare PCIe TO 4-CH HAT:

  • Совместимость – Предназначен для Raspberry Pi 5
  • Память – Встроенная EEPROM для хранения конфигурационных данных
  • Коммутатор PCIe – ASMedia ASM1184e PCI express packet switch с 1 восходящим портом PCIe Gen2 x1 и 4 нисходящими портами PCIe Gen2 x1
  • Интерфейсы
    • 16-контактный разъем FFC (вход от Raspberry Pi 5)
    • 4 разъема PCIe FFC (выходы на PCIe HAT)
    • Поддержка PCIe Gen2 (PCIe 2.0)
    • Позволяет каскадировать до 4 PCIe HAT для суммарно 16 разъемов PCIe
  • Прочее – Поддержка установки радиатора на чип ASM1184e
  • Питание
    • Получает питание от 40-контактного разъема Pi
    • Встроенный чип мониторинга питания
  • Габариты – 65 x 56.5 мм
  • Вес – 36 г с аксессуарами (например, стойками)

PCIe Raspberry Pi 5 работает на скорости PCIe Gen 2 x1, как и другие устройства; это также накладывает ограничения. Все подключенные устройства делят одну ограниченную полосу пропускания 5 GT/s, поэтому стоит ожидать снижения производительности, особенно для скоростных устройств вроде NVMe SSD. Плата также не обеспечивает подачу питания, что делает ее менее подходящей для энергоемких периферийных устройств. Дополнительно отсутствует поддержка PCIe Gen3, горячей замены или стандартных слотов PCIe, а совместимость зависит от поддержки драйверов в Linux. Дополнительная информация доступна на Wiki .

4 Ch PCIe FFC Adapter Board Hardwear Overview

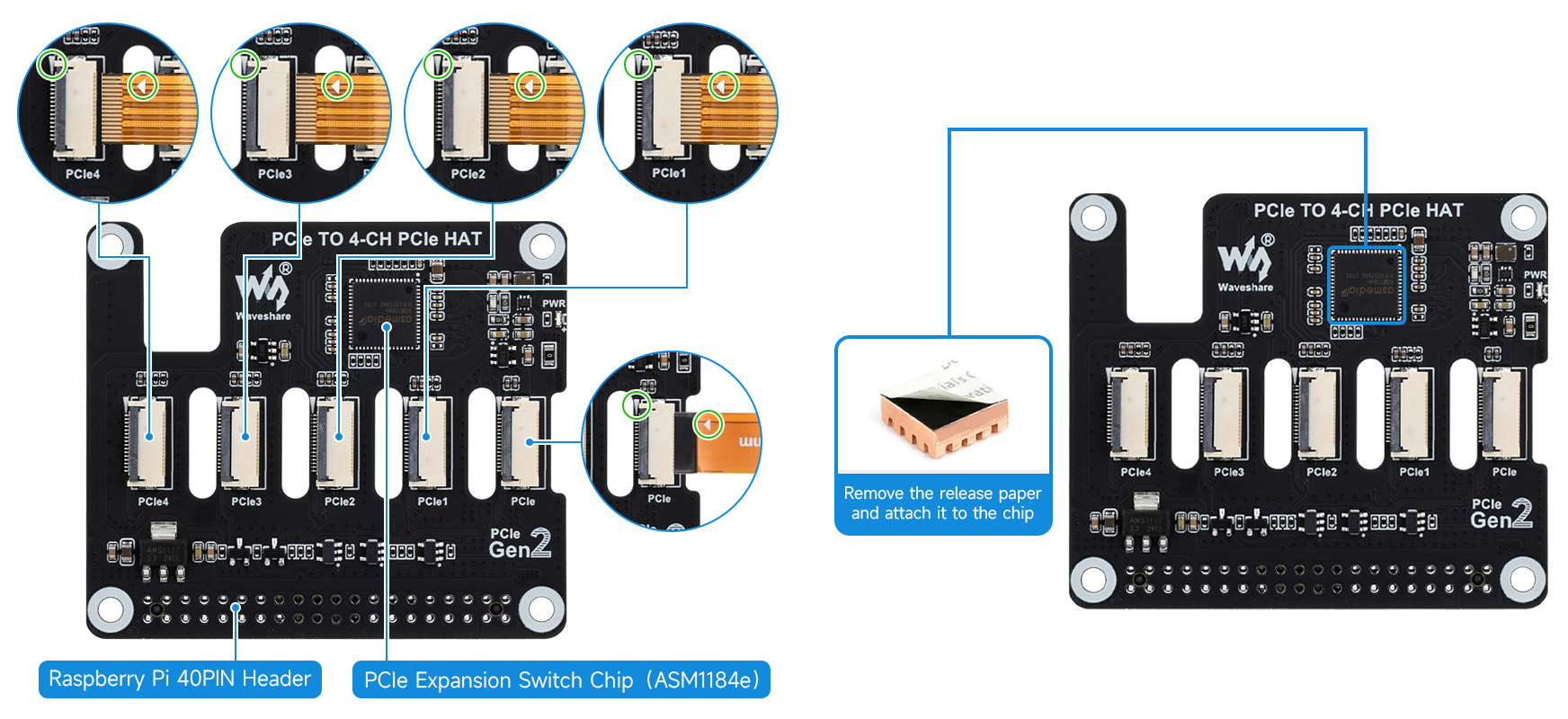

Обзор аппаратной части платы-адаптера 4 Ch PCIe FFC

Expands 4 Ch PCIe Connectors

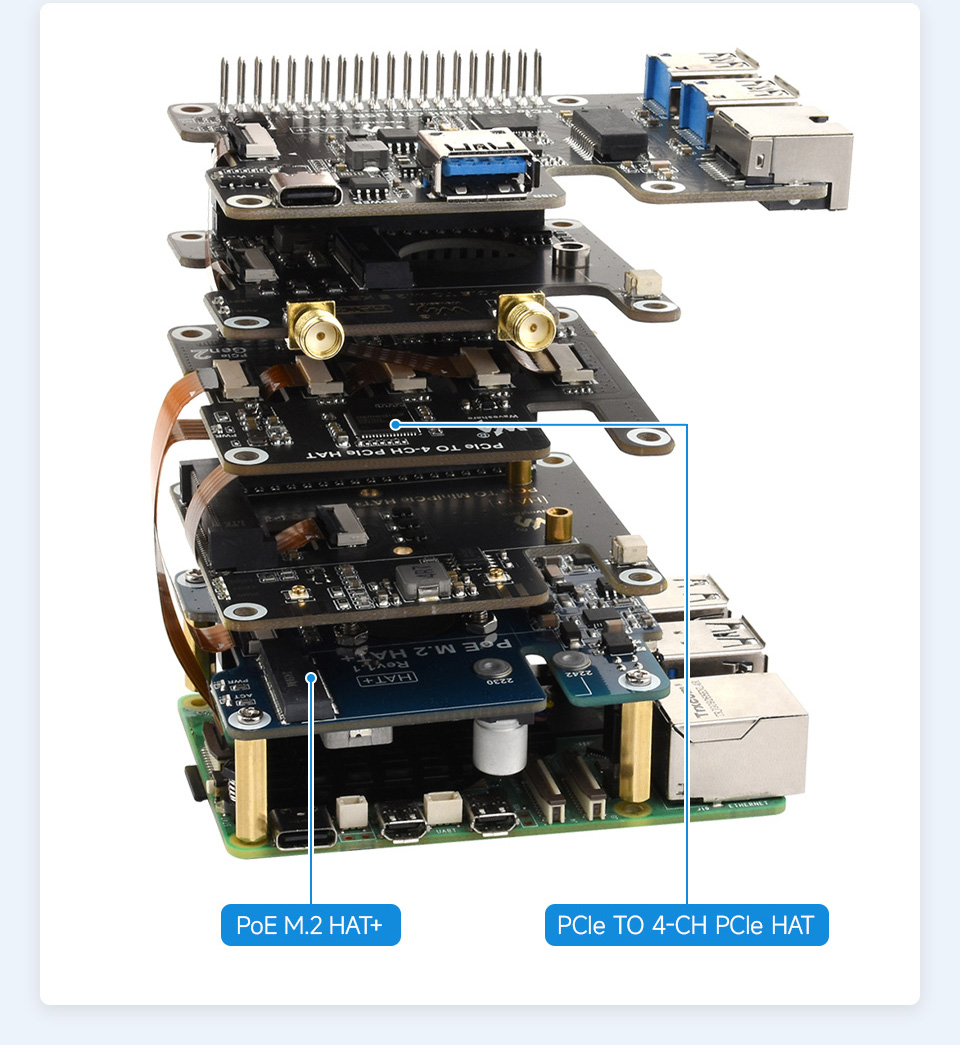

Пример расширения до 4 разъемов PCIe

Комплект включает PCIe TO 4-Ch PCIe HAT, два 20-контактных разъема, радиатор, набор стоек и 10 кабелей (пять 16P-Cable-40mm и пять 16P-Cable-70mm), предоставляя все необходимое для установки и настройки.

Waveshare PCIe TO 4-CH HAT доступен на AliExpress за $22.78 , на Amazon за $31.99 и в магазине Waveshare за $21.99.

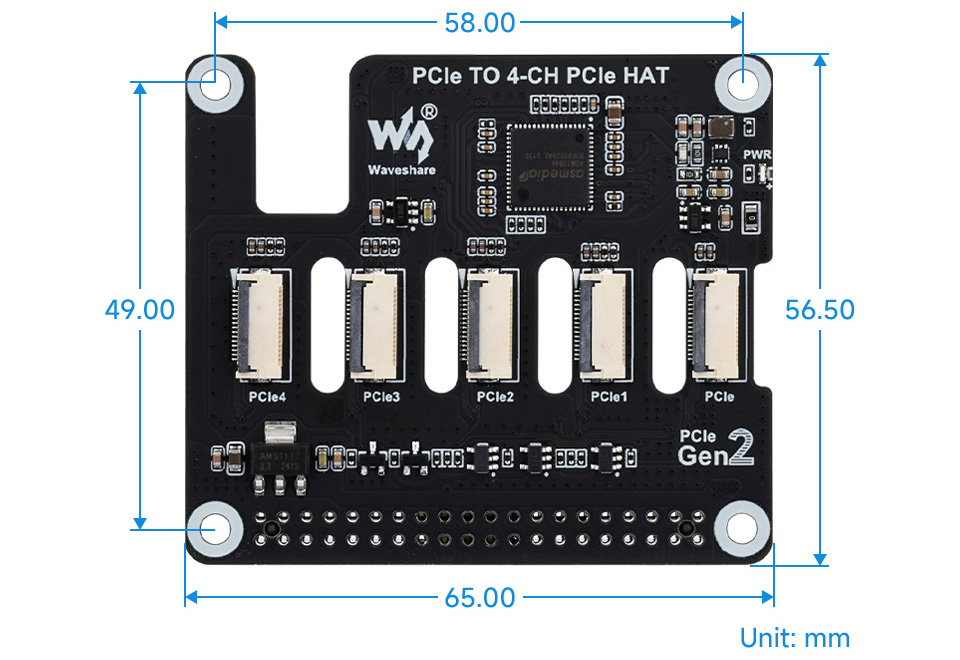

4 Ch PCIe FFC Adapter Board Dimensions

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
