WisMesh Board ONE позволяет создать пользовательский узел Meshtastic с OLED, GPS, аккумулятором, корпусом и другими компонентами

Сегодня существует множество аппаратных платформ Meshtastic для обмена сообщениями вне сети, аудиосвязи и передачи GPS-координат — от плат или модулей для DIY-проектов до готовых решений с аккумулятором и корпусом, работающих сразу после распаковки, таких как Wio Tracker L1 Pro или ThinkNode M2 , и многие другие.

В некотором смысле базовая плата RAKwireless WisMesh Board ONE сочетает лучшее из двух подходов, объединяя гибкость DIY-решений с удобством готовых продуктов, позволяя создавать пользовательский узел Meshtastic с опциональными OLED-дисплеем, GPS, аккумулятором, антеннами и корпусом, помимо стандартного выбора между LoRa-радиомодулями на 868 МГц и 915 МГц.

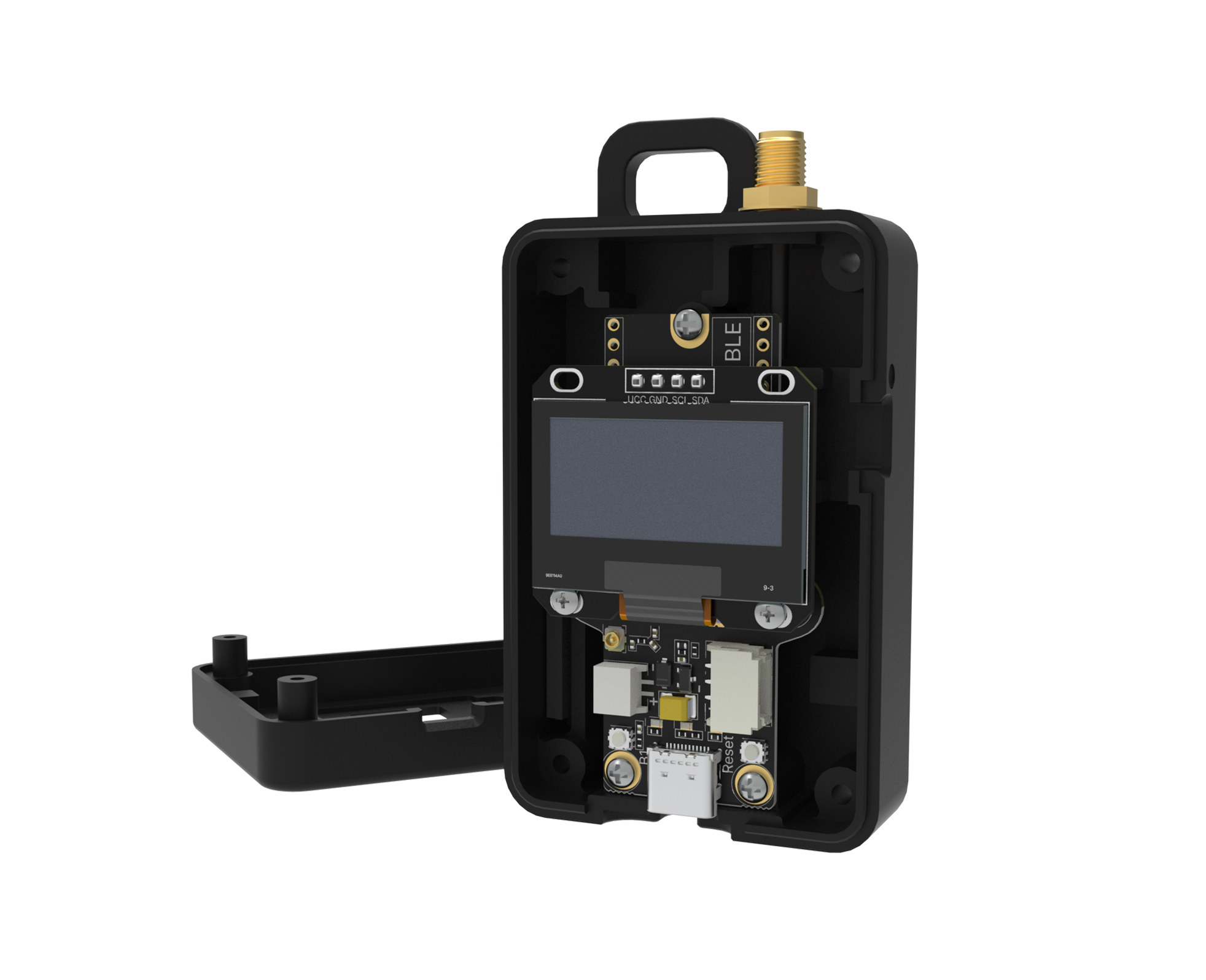

WisMesh Board ONE Pocket
WisMesh Board ONE Pocket в корпусе

Характеристики WisMesh Board ONE:

  • Модуль Wisblock RAK4631 с предустановленной прошивкой Meshtastic
    • SoC – Nordic Semi nRF52840
      • Ядро – 32-битный Arm Cortex-M4F @ 64 МГц
      • Память – 256 КБ SRAM
      • Хранилище – 1 МБ Flash, 256 КБ RAM
      • Беспроводная связь – Bluetooth LE
    • LoRa-трансивер – Semtech SX1262 с поддержкой диапазонов:
      • 800 МГц – RU864/IN865/EU868
      • 900 МГц – US915/AU915/KR920/AS923
  • Антенны
    • Встроенная антенна BLE
    • Внешняя антенна LoRa
  • Дисплей – Разъем для опционального 1.3-дюймового OLED
  • USB – Разъем USB Type-C для зарядки
  • Расширение
    • Слот WisBlock Sensor
    • GPIO-разъем
  • Дополнительно
    • Пользовательская кнопка
    • Красный светодиод – Зарядка или подключено к сети.
    • Синий светодиод – Новое сообщение или режим BLE DFU.
    • Зеленый светодиод – Активность MCU.
  • Питание
    • 5В через USB-C или солнечную панель
    • Разъем для перезаряжаемого Li-Ion аккумулятора
    • Li-Ion аккумулятор 1000mAh в модели Pocket
  • Габариты
    • Плата – 60.8 x 22.9 x 9.85 мм
    • Плата с OLED – 60.8 x 22.9 x 36 мм
    • Корпус – 77 x 50 x 26.1 мм (только модель Pocket, цвета: черный, зеленый, белый)
Module Meshtastic Node with WisMesh Board ONE

Пример комплектации WisMesh Board ONEОсобенностей в прошивке нет, так как используется стандартная Meshtastic, доступная через мобильные приложения (Android/iOS), веб-клиент или Python CLI. Инструкции по началу работы доступны на документационном сайте RAKwireless .

RAKwireless WisMesh Board ONE boards

Несколько плат WisMesh Board ONE с радиомодулем RAK4630WisMesh Board ONE можно приобрести на AliExpress за $32.97–$65.97 , выбрав одну из 24 конфигураций для сборки узла с опциями:

  • Модель
    • Модель1 – Без корпуса и GNSS
    • Модель2 – Без корпуса, с GNSS
    • Модель3 – С корпусом, без GNSS
    • Модель4 – С корпусом и GNSS
  • Тип
    • Тип1 – OLED установлен
    • Тип2 – OLED отдельно/не припаян
    • Тип3 – Без OLED
  • Частоты
    • 8XX МГц для EU868/RU864/IN865
    • 9XX МГц для US915/AU915/KR920/AS923

Альтернативно, решение доступно в магазине RAKwireless на двух страницах: для WisMesh Board ONE и для WishMesh Board ONE Pocket (с корпусом и аккумулятором).

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
