NanoPi R3S LTS: плата двухпортового гигабитного Ethernet-маршрутизатора получила выход HDMI и аудиоразъем

NanoPi R3S LTS от FriendlyELEC представляет обновление бюджетного двухпортового гигабитного Ethernet-маршрутизатора NanoPi R3S , представленного в прошлом году. В новой версии добавлены выход HDMI, разъем для динамика и кнопка питания.

Новая модель сохранила SoC Rockchip RK3566 с оперативной памятью до 2 ГБ, опциональной флеш-памятью eMMC 32 ГБ, слотом для microSD карт, разъемом MIPI DSI для дисплея, портом USB 3.2 Gen 1 и портом USB-C для питания и программирования. Также доступен 3-контактный UART-разъем после снятия металлического корпуса.

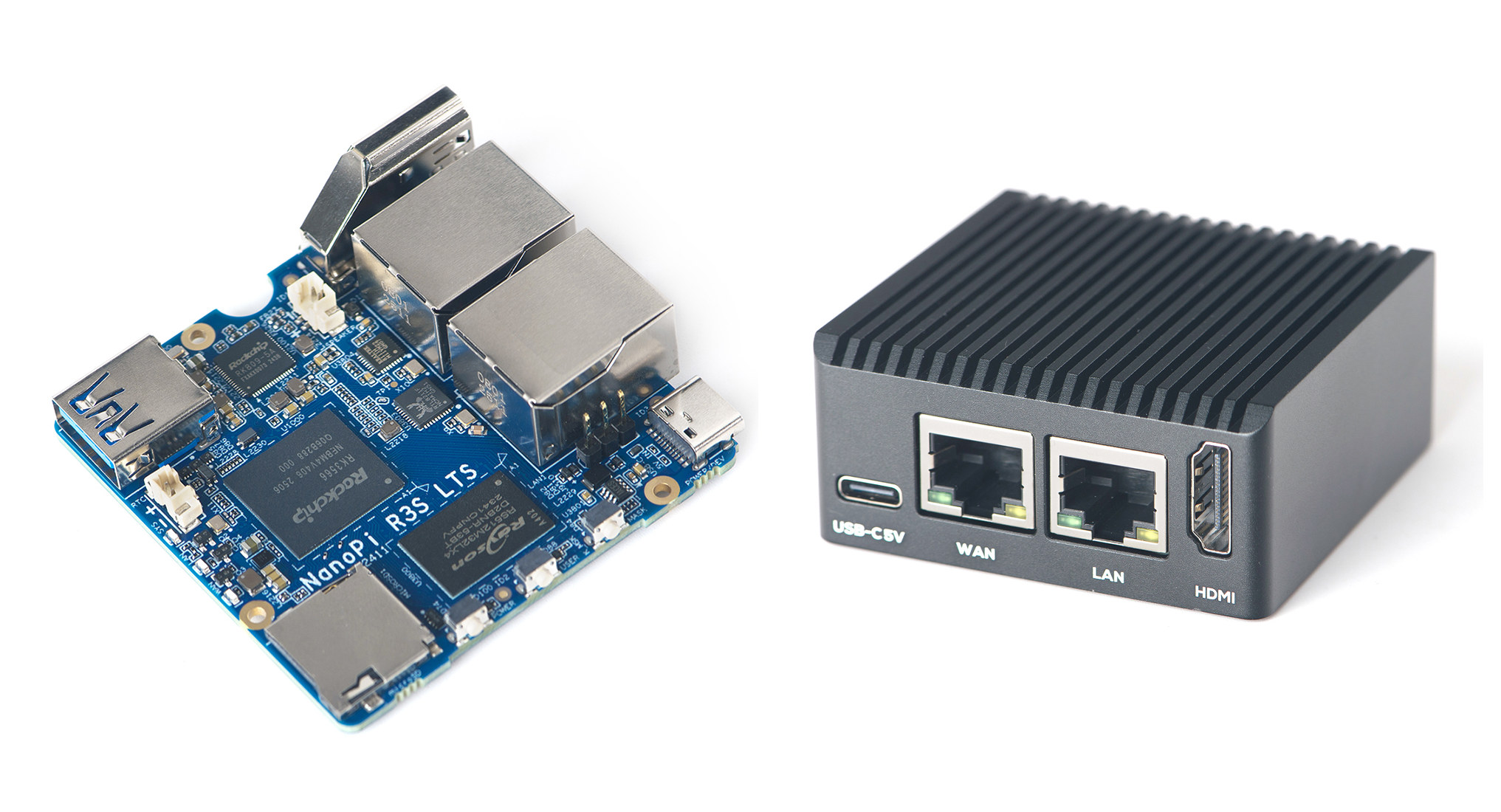

NanoPi R3S LTS

Характеристики NanoPi R3S-LTS:

  • SoC – Rockchip RK3566
    • ЦП – Четырехъядерный процессор Cortex-A55 @ до 1.8 ГГц
    • ГП – Arm Mali-G52 MP2
    • НПУ – ИИ-ускоритель 1 TOPS
    • ВПУ
      • Декодер видео 4Kp60 H.265/H.264/VP9
      • Кодировщик видео 1080p60 H.264/H.265
  • Оперативная память – 1 ГБ или 2 ГБ LPDDR4/4X
  • Накопители
    • Опциональная флеш-память eMMC 32 ГБ
    • Слот для карт MicroSD с поддержкой UHS-1 (SDR104)
  • Видеовыход
    • Порт HDMI 2.0 до 4Kp60
    • 30-контактный FPC-разъем MIPI DSI
  • Аудио – Разъем для динамика
  • Сетевые интерфейсы – 2 гигабитных порта Ethernet RJ45
    • WAN через контроллер Realtek RTL8111H PCIe-GbE: проверенная пропускная способность до 934 Мбит/с (Tx) и 936 Мбит/с (Rx)
    • LAN через Realtek RTL8211E: до 934 Мбит/с (Tx) и 941 Мбит/с (Rx)
  • USB
    • 1 порт USB 3.2 Gen 1 Type-A
    • 1 порт USB-C для питания и данных (прошивка ПО)
  • Отладка – 3-контактный UART-разъем (скорость 1.5 Мбит/с)
  • Дополнительно
    • Кнопки Power, User и Mask
    • 2-контактный разъем для батареи RTC (для HYM8563TS)
    • 3 пользовательских светодиода: SYS, LAN, WAN
  • Питание – 5В/2А через порт USB Type-C
  • Габариты – Плата: 57 х 57 мм (8-слойная PCB); корпус: 61.5 х 61.5 х 25 мм
  • Вес – 35 г без корпуса, 150 г с металлическим корпусом
  • Рабочий диапазон температур – 0°C до 70°C

Rockchip RK3566 dual gigabit Ethernet router with HDMI port and speaker connectorNanoPi R3S LTS board bottom side

Как обычно, встроенный WiFi отсутствует. Вместо этого компания рекомендует протестированные с FriendlyWrt и другими дистрибутивами Linux USB-адаптеры MediaTek и Realtek: RTL8188CUS/RTL8188EU, RT2070, RT2870/RT3070, RTL8192CU, Ralink MT7601/MT7601U, RTL8821CU/RTL8811CU и другие. Часть поддерживает режим точки доступа, другие – только клиентский режим.

FriendlyELEC WiFI Modules support list
Список поддерживаемых USB Wi-Fi адаптеров

FriendlyELEC предоставляет обширный список поддерживаемых ОС и инструментов: Alpine Linux, Buildroot, Debian 12 Core, Debian 11 Desktop, FriendlyCore 20.04 (на базе Ubuntu Core), FriendlyWrt 21.02/23.05/24.10 (форк OpenWrt), OpenMediaVault, Proxmox VE, Ubuntu 20.04 Desktop и Ubuntu 24.04 Core. Все работают с Linux 6.1 LTS и u-boot 2017.09. Уровень поддержки может различаться. Подробности и образы доступны на вики-ресурсе для плат NanoPi R3S и NanoPi R3S LTS.

NanoPi R3S vs NanoPi R3S-LTS

NanoPi R3S (дизайн PCB июнь 2024) vs NanoPi R3S-LTS (дизайн PCB ноябрь 2024)NanoPi R3S LTS доступна для заказа от $25 за модель с 1 ГБ ОЗУ без eMMC и корпуса. Топовая версия с 2 ГБ ОЗУ, 32 ГБ eMMC и металлическим корпусом стоит $42. Модели с 2 ГБ ОЗУ доступны сразу, варианты с 1 ГБ ОЗУ – по предзаказу с началом отгрузок до конца месяца.

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
