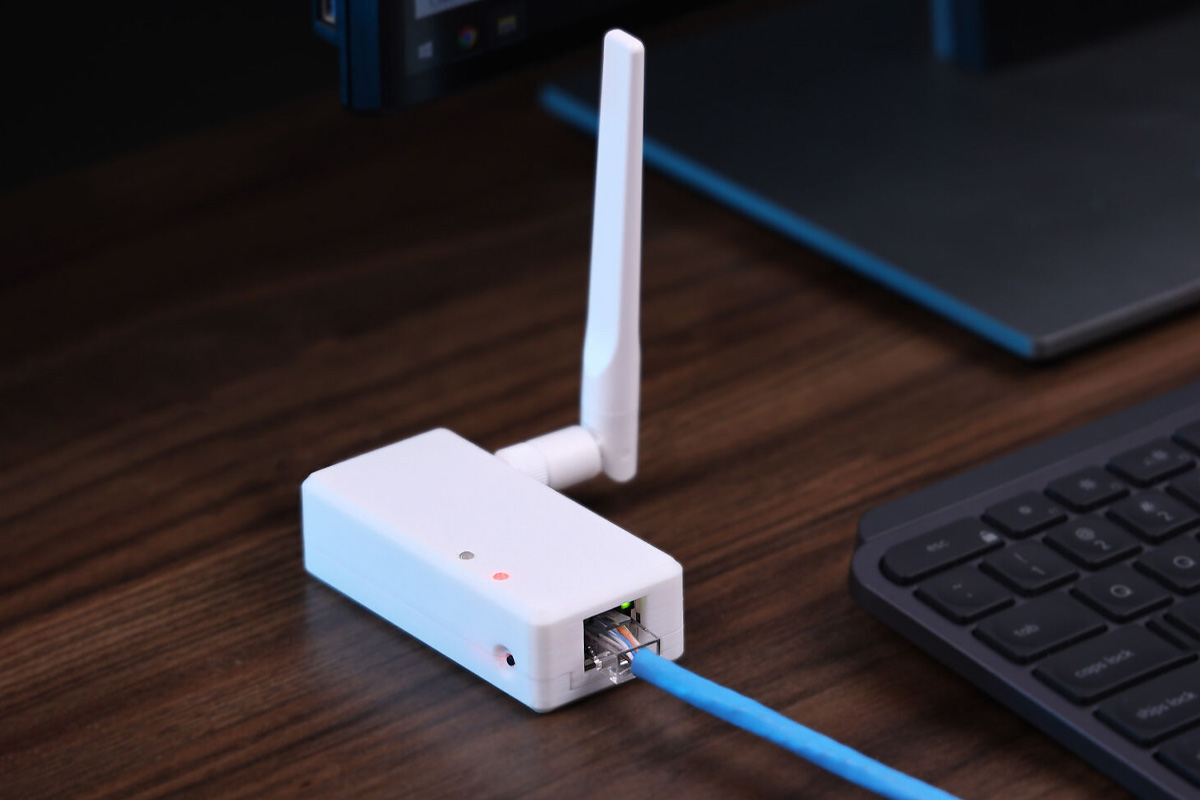

Недавно компания Seeed Studio анонсировала Ethernet-адаптер XIAO W5500 с поддержкой питания через Ethernet (PoE), созданный на базе модуля WiFi и Bluetooth XIAO ESP32S3 Plus, а также контроллера Ethernet SPI WIZnet W5500 10/100 Мбит/с.
PoE реализовано через модуль MQ7813T120 и регулятор 5 В с понижающим преобразователем TPS563201. XIAO W5500 также оснащен внешней антенной 2,4 ГГц для WiFi и BLE, кнопкой сброса, светодиодами состояния и портом USB-C для питания и программирования, все это заключено в корпус, напечатанный на 3D-принтере.
Технические характеристики Ethernet-адаптера XIAO W5500:
- Основной модуль — модуль XIAO ESP32-S3 Plus
- Подключение к сети
- Беспроводная связь — внешняя антенна 2,4 ГГц (2,81 дБи) для WiFi и BLE
- Ethernet
- Контроллер Ethernet W5500
- 10/100 Мбит/с Ethernet с разъемом RJ45
- Интегрированный изолированный модуль PoE для данных + питания
- USB – разъем USB Type-C для питания и программирования
- Разное
- Светодиод питания и пользователя
- Кнопки сброса
- Питание
- Модуль PoE MQ7813T120 с изоляцией (соответствует IEEE 802.3af); КПД 86% (вход 48 В, нагрузка 12 В при 1,1 А)
- Понижающий преобразователь TPS563201 для регулируемого выхода 5 В
- Порт USB Type-C для дополнительного питания

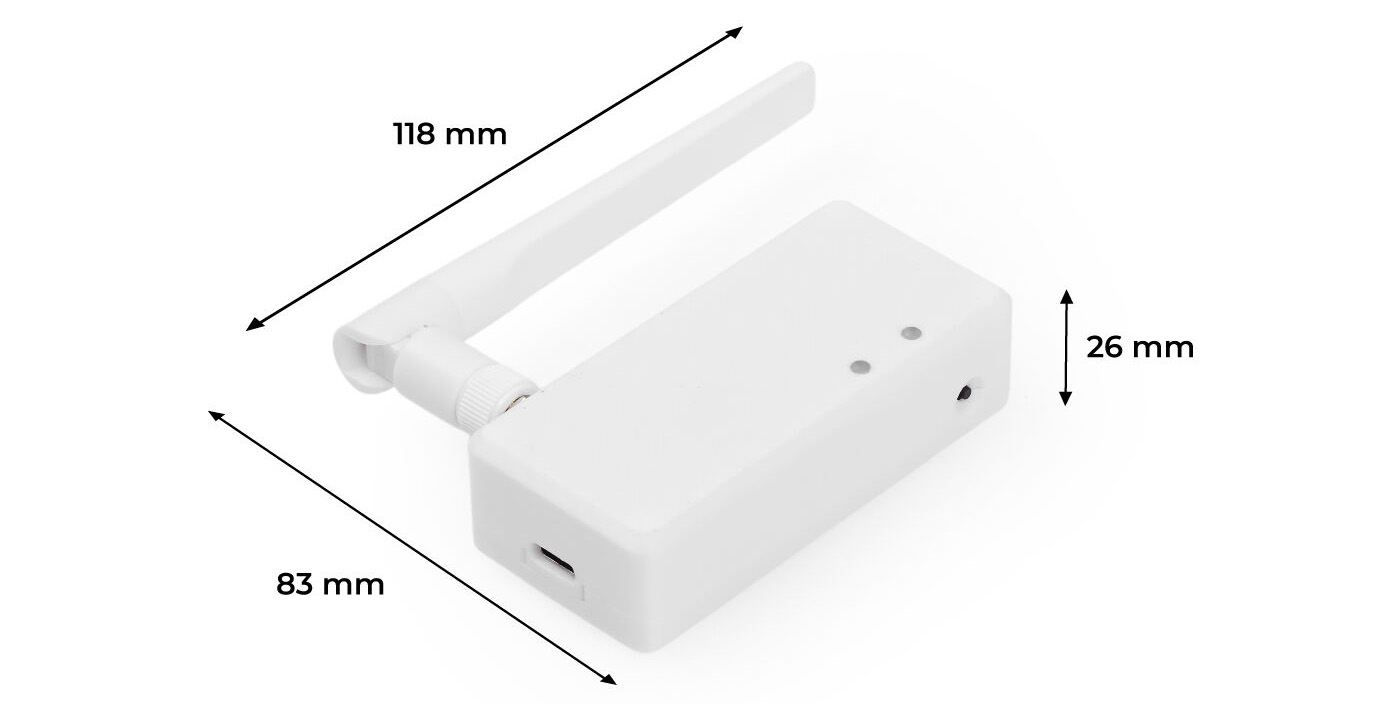

- Размеры – 118 x 83 x 26 мм.
- Вес – 75 грамм.
- Корпус – белый корпус, напечатанный на 3D-принтере

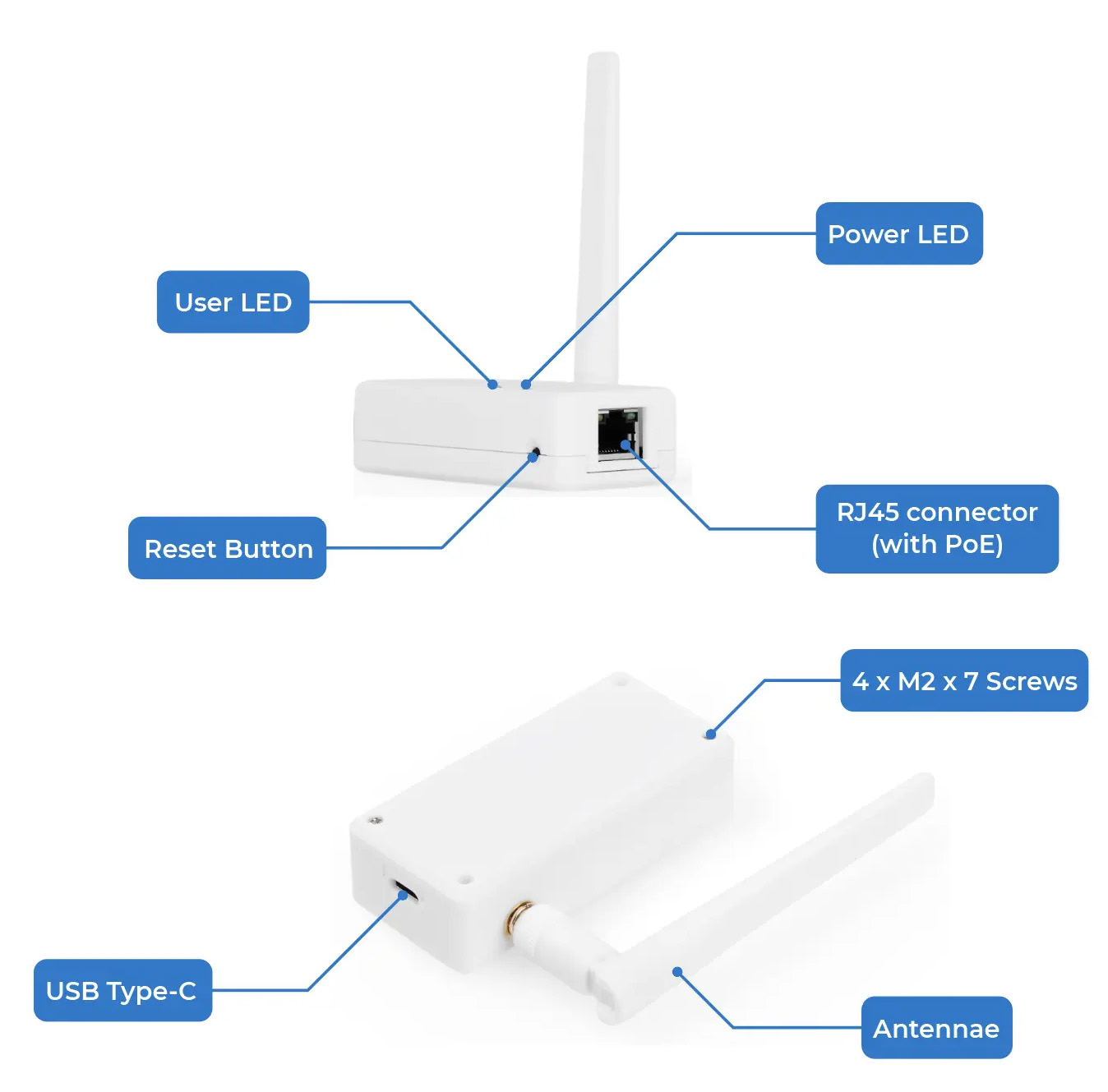

Обзор оборудования Ethernet-адаптера XIAO W5500

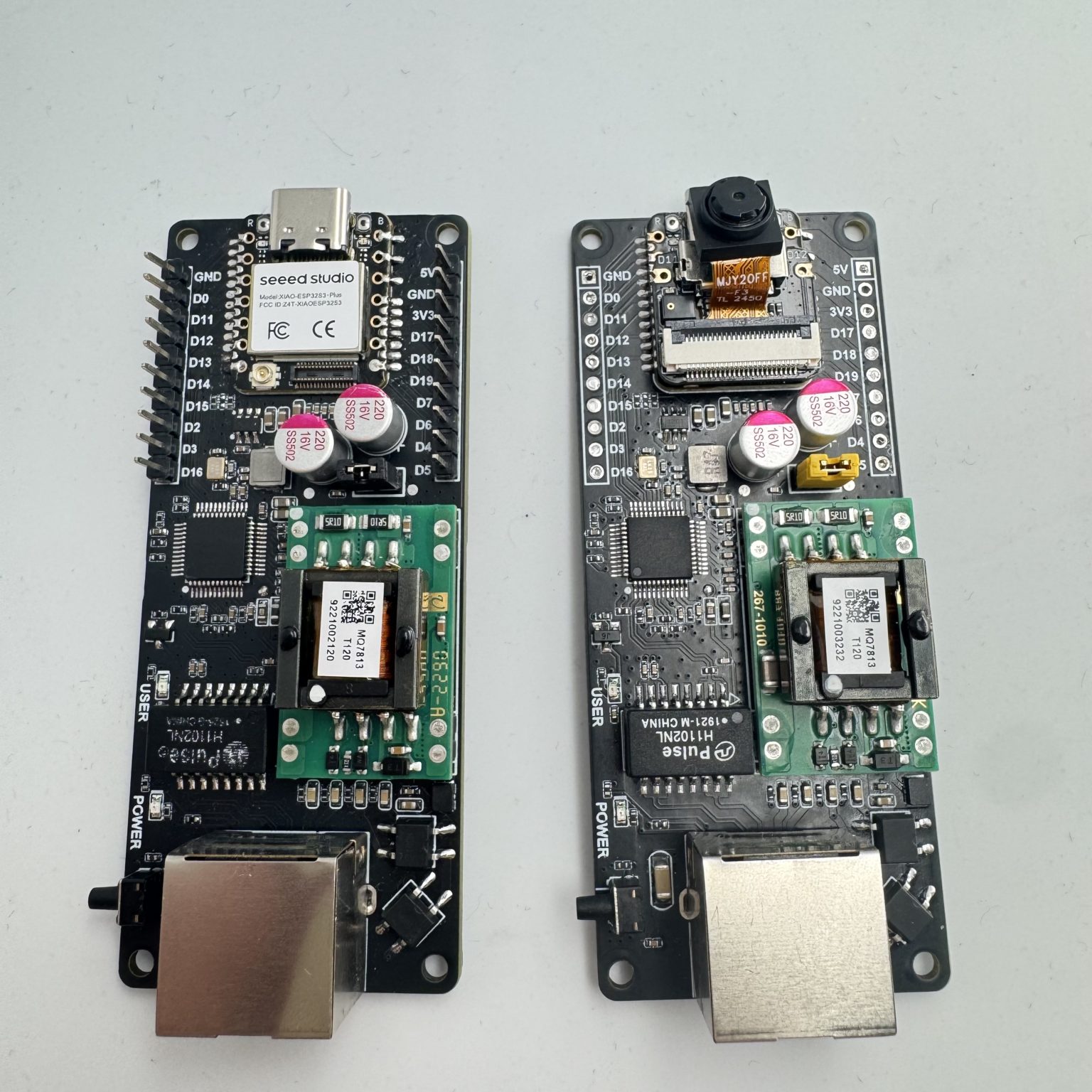

Плата адаптера Ethernet XIAO W5500
Адаптер Ethernet XIAO W5500 также имеет 15 используемых GPIO, но они доступны только если вы вытащите плату из 3D-печатного корпуса. Seeed Studio также демонстрирует версию с поддержкой камеры, прикрепив модуль XIAO ESP32S2 Sense, но он пока недоступен.
Seeed Studio предоставляет некоторую документацию и инструкции по началу работы с Arduino IDE и библиотекой ESP32 Arduino Ethernet в Wiki. Кроме того, плата имеет функции, очень похожие на LILYGO T-ETH-Lite, а именно ESP32-S3 SoC, контроллер Ethernet W5500 и опциональный PoE, поэтому можно использовать прошивку и примеры кода для платы LILYGO. Файл 3D-дизайна корпуса доступен на странице компании Thingiverse.
Этот тип адаптера Ethernet повышает стабильность сети в локализованных средах и может быть полезен для систем управления «Умный дом», промышленной автоматизации и удаленного мониторинга. Адаптер Ethernet XIAO W5500 доступен за 20,34$ на AliExpress и 19,90$ в магазине Seeed Studio, плюс доставка и налоги.
