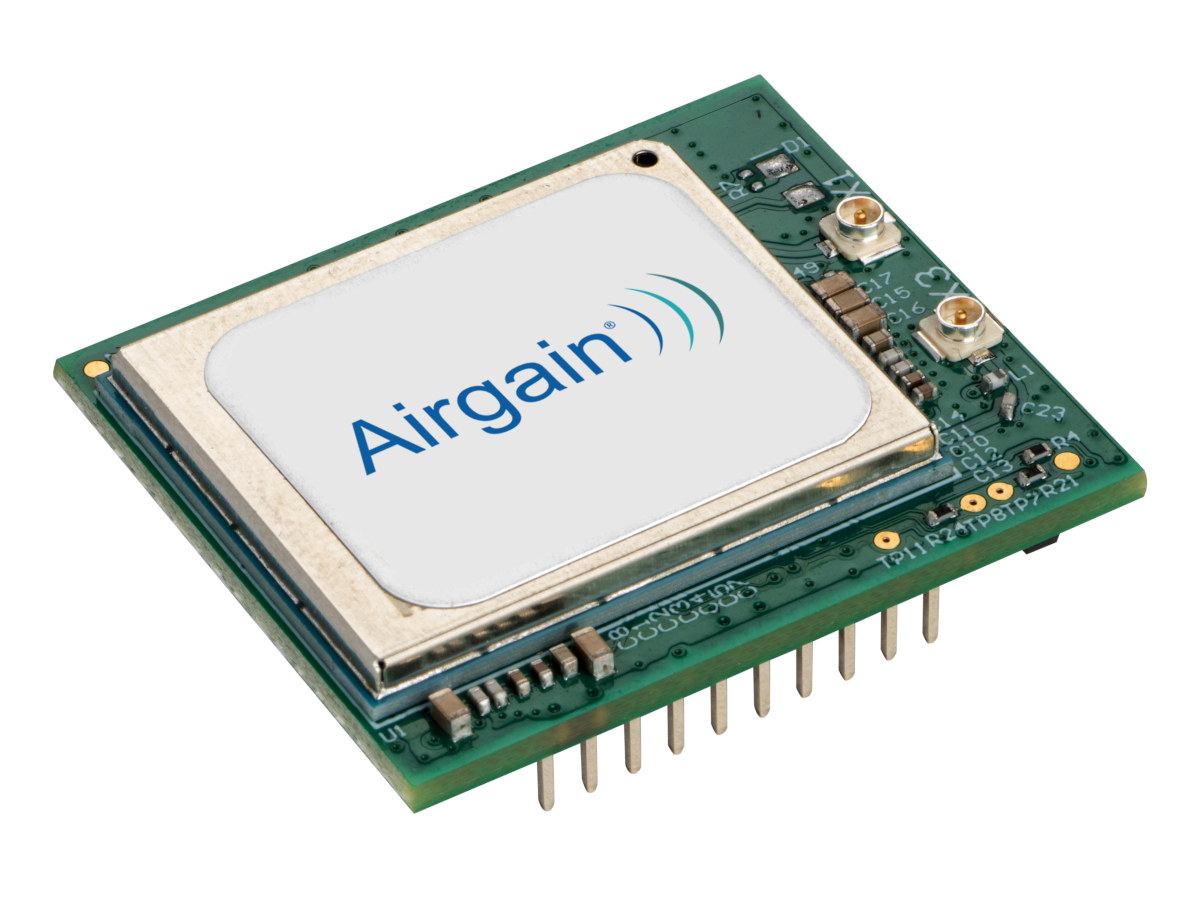

Недавно компания Airgain выпустила предварительно сертифицированный встроенный модем NimbeLink Skywire Cat 1bis, который, по ее словам, является «первым в отрасли модемом категории 1bis с функцией plug-and-play для использования в конечных приложениях промышленного Интернета вещей».
Мы уже видели несколько модулей Cat 1bis для промышленных приложений IoT, таких как u-blox SARA-R10001DE и Cavli C17QS, среди прочих. Особенно компания Airgain подчеркивает возможность plug-and-play своего модуля через интерфейс Skywire (два разъема), в то время как другие модули обычно необходимо припаивать к печатной плате.
Технические характеристики модема Airgain NimbeLink Skywire Cat 1bis:
- На базе модуля Quectel EG916Q-GL
- Сотовые диапазоны
- Диапазоны 4G LTE
- LTE-FDD: B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66
- LTE-TDD: B34, B38, B39, B40, B41
- SIM-карта
- Слот для микро-SIM-карты (3FF)
- SIM-карта Verizon MFF2
- Скорость передачи данных – до 10 Мбит/с по нисходящей линии связи и до 5 Мбит/с по восходящей линии связи
- Варианты
- Северная Америка (модель TC1bisNAG) – сети AT&T, Bell, Rogers, Telus, Verizon
- Во всем мире (модель QC1bisWWG)
- Антенный разъем U.FL
- Диапазоны 4G LTE
- GNSS
- GPS, GLONASS, Галилео, BDS и QZSS
- Антенный разъем U.FL
- Интерфейс хоста
- 2x 10-контактных разъема Skywire с сигналами UART, управления/статуса, USB и GNSS UART
- Позволяет обновить предыдущие модули Airgain/Nimbelink Cat M/1/4
- Размеры – 33,9 x 29 мм.
- Диапазон температур – от -40 до +85С
- Сертификации – Сертифицирован для AT&T и Verizon, совместим с мировыми операторами
Нижняя сторона с интерфейсом Skywire (2x 10-контактных разъема) и слотом для карты nano-SIM
Блок-схема
Компания также подчеркивает, что стоимость модема Cat 1bis на 20–30% ниже, чем у традиционных модемов Cat 1, что отчасти обусловлено более простым аппаратным обеспечением и меньшими техническими характеристиками, при сохранении той же скорости передачи данных 10 Мбит/с/5 Мбит/с на прием/передачу.
Модем управляется через набор команд AT EG916Q-GL, а NimbeLink Skywire Cat 1bis совместим с комплектом разработки NL-SWDK2 для встроенных модемов 4G LTE от компании. Вы найдете все ресурсы для начала работы на странице продукта.
Комплект разработчика NL-SWDK2
Мы никогда не слышали об Airgain, но компания приобрела NimbeLink еще в 2021 году, а последняя уже много лет занимается производством сотовых IoT-модулей и комплектов для разработки.
Сам модуль указан как «появится скоро», но комплект разработчика NL-SWDK2 можно приобрести за 125 долларов с антеннами LTE + GNSS , SIM-картой и адаптером питания (но без модуля 4G LTE) у таких дистрибьюторов, как Mouser или DigiKey. В пресс-релизе также могут быть некоторые дополнительные подробности.
