HACK Lab HackLED Pro — это светодиодный контроллер, подобный Adafruit Sparkle Motion, который управляет пользовательской версией WLED и поддерживает светодиоды WS2812 и RGBCW, что делает его идеальным для проектов по самостоятельному освещению, установок «умного дома» и светочувствительных дисплеев с функцией аудио-реактивности.

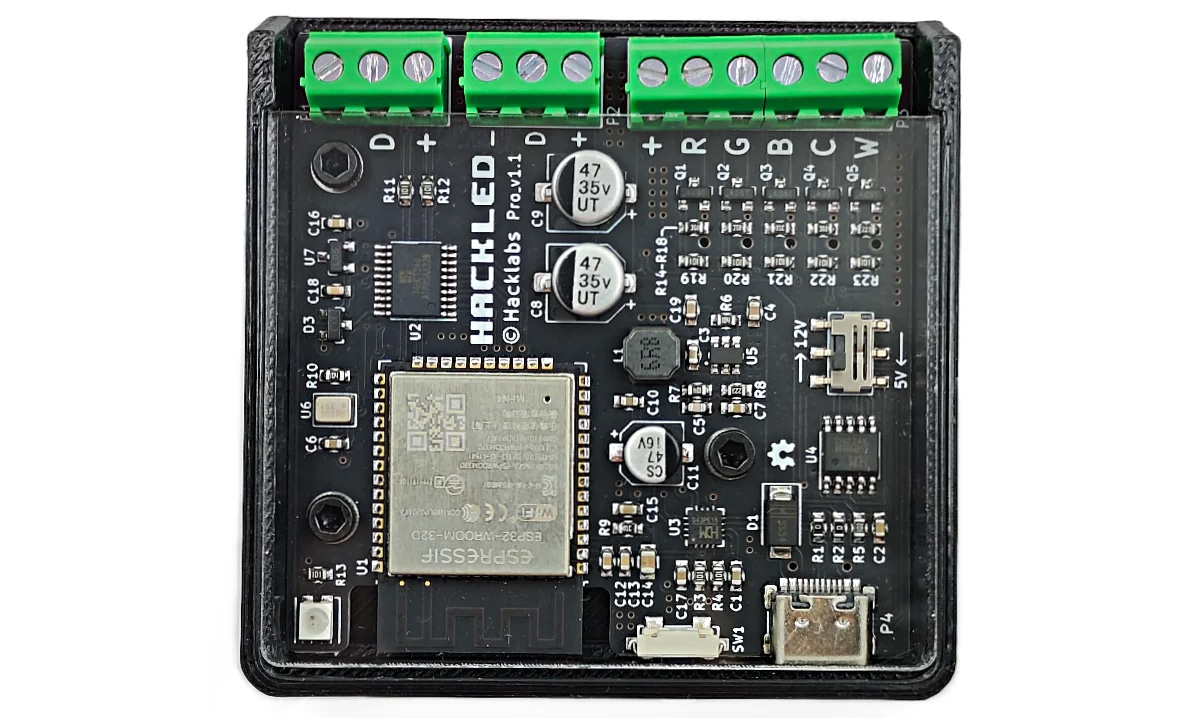

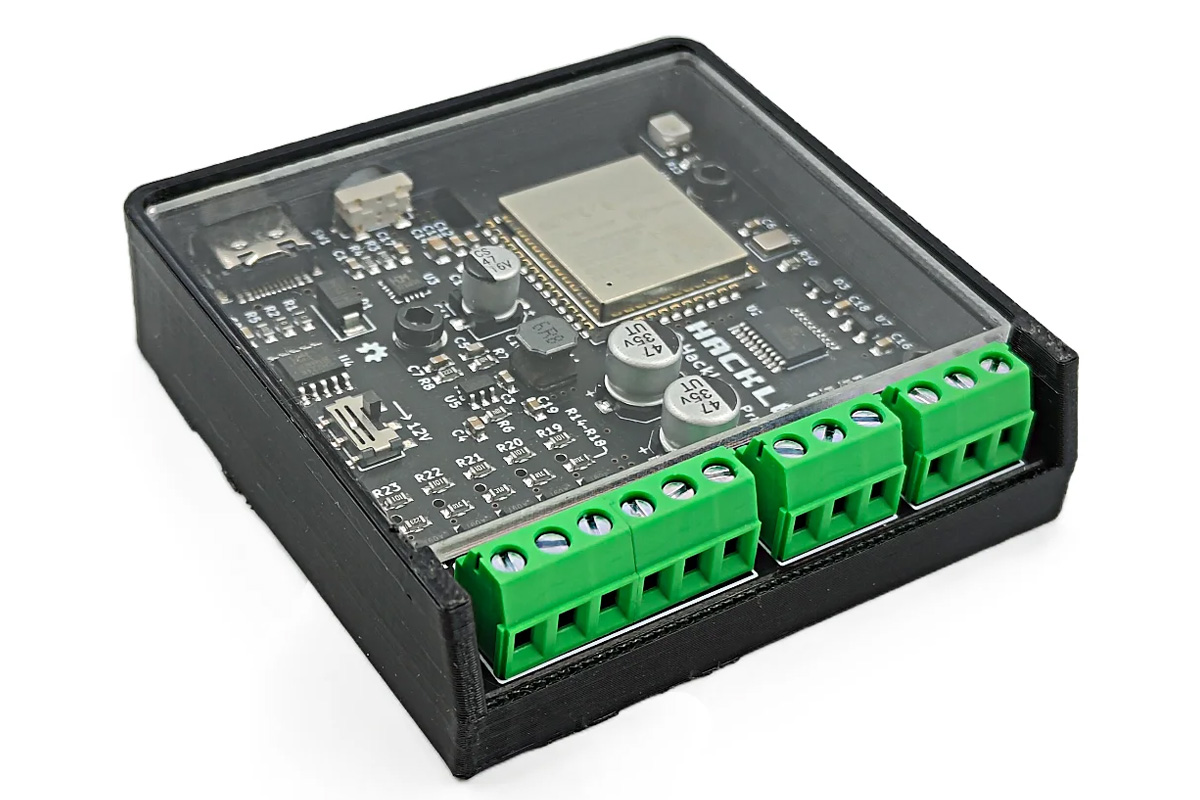

Эта плата, построенная на базе микроконтроллера ESP32, включает в себя двухканальные светодиодные выходы WS2812, 5 каналов PWM (RGBCW) и встроенный кремниевый микрофон для настройки светодиодов, реагирующих на музыку. Как и у Sparkle Motion, выходы этой платы смещены по уровню, а также имеется переключатель питания, который переключает выходную мощность между 5 В и 12 В. Плата оснащена портом USB-C с контроллером PD, с помощью которого можно питать и программировать плату. Контроллер размещен в термозащищенном корпусе, напечатанном на 3D-принтере, и также совместим с общей версией прошивки WLED.
Технические характеристики HackLED Pro:
- Беспроводной модуль – ESP32-WROOM-32E-N4 WiFi и Bluetooth модуль с 4 МБ флэш-памяти
- Управление светодиодами
- 2х выходных канала со смещением уровня (SN74HC244) с клеммными колодками
- 5х каналов PWM для RGBCW (красный, зеленый, синий, холодный белый, теплый белый)
- 5x AO3400A N-канальные МОП-транзисторы
- Аудиовход – встроенный кремниевый MEMS-микрофон (ICS-43434) для освещения, реагирующего на музыку
- USB – порт USB Type-C для питания через CH224 и программирования через CH343P
- Расширение

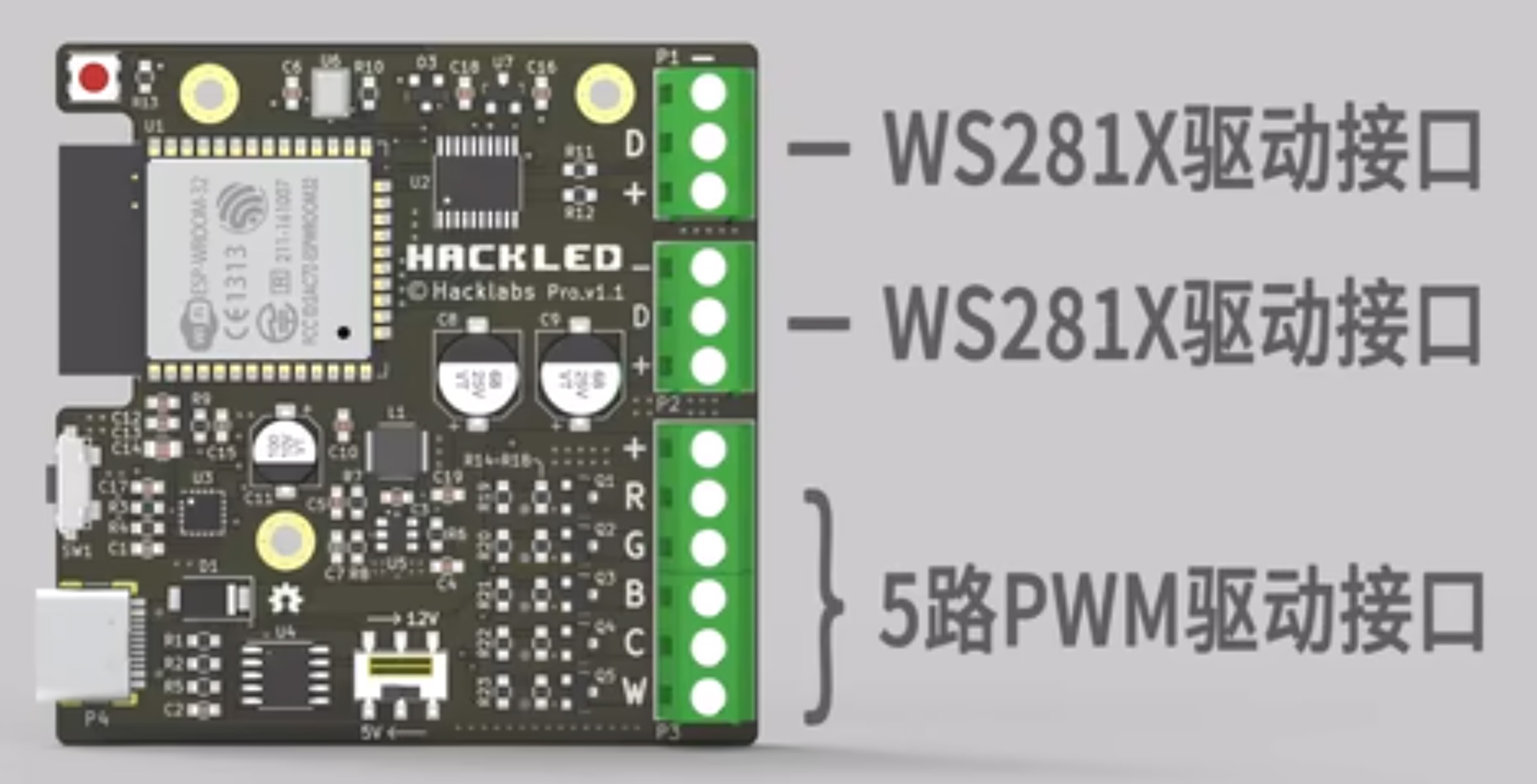

- 2x 3-контактные клеммные колодки 3,81 мм для адресуемых светодиодов
- 1x 6-контактная клеммная колодка 3,81 мм для светодиодов RGBCW
- Разное
- Пользовательская кнопка на GPIO
- Переключатель 5в/12в
- Встроенный светодиод WS2812B
- Входная мощность
- Вход USB Type-C PD с переключателем 5 В/12 В
- Понижающий преобразователь SY8120B1/E1
- CJ78L05 5V LDO регулятор
- Размеры – Не указаны
Во время поиска мы обнаружили программу установки прошивки HACKLED Network , программный интерфейс в стиле WLED, разработанный для работы с платой контроллера светодиодов WS2812 и RGBCW. Мы также наткнулись на Interactive BOM and PCB Viewer от HACKLED – инструмент, который показывает спецификацию материалов (BOM) вместе с видом платы, созданным KiCad, для легкой идентификации и ремонта компонентов.

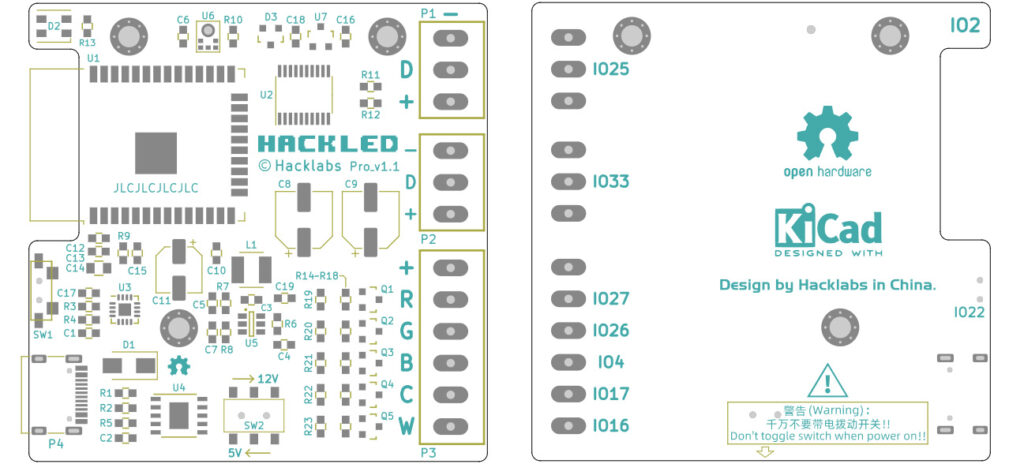

Печатная плата HackLED Pro, вид сверху и снизу
Это не первый контроллер WLED, о котором мы рассказываем — ранее мы писали о Adafruit Sparkle Motion Stick, SMLIGHT A1-SLWF-03 и YULC (контроллер светодиодов USB-C), все из которых представляют собой адресуемые контроллеры светодиодов, построенные на базе микроконтроллера ESP32 и совместимые с прошивкой WLED.
На момент написания обзора плата HackLED Pro доступна только на AliExpress за 31.01$. Мы не смогли найти официальной страницы продукта или подробной документации, поэтому покупателям придется полагаться на шелкографию платы для получения информации о настройке и распиновке. В интернете можно найти видео Bilibili, но оно на китайском языке, что затрудняет его восприятие пользователями.
