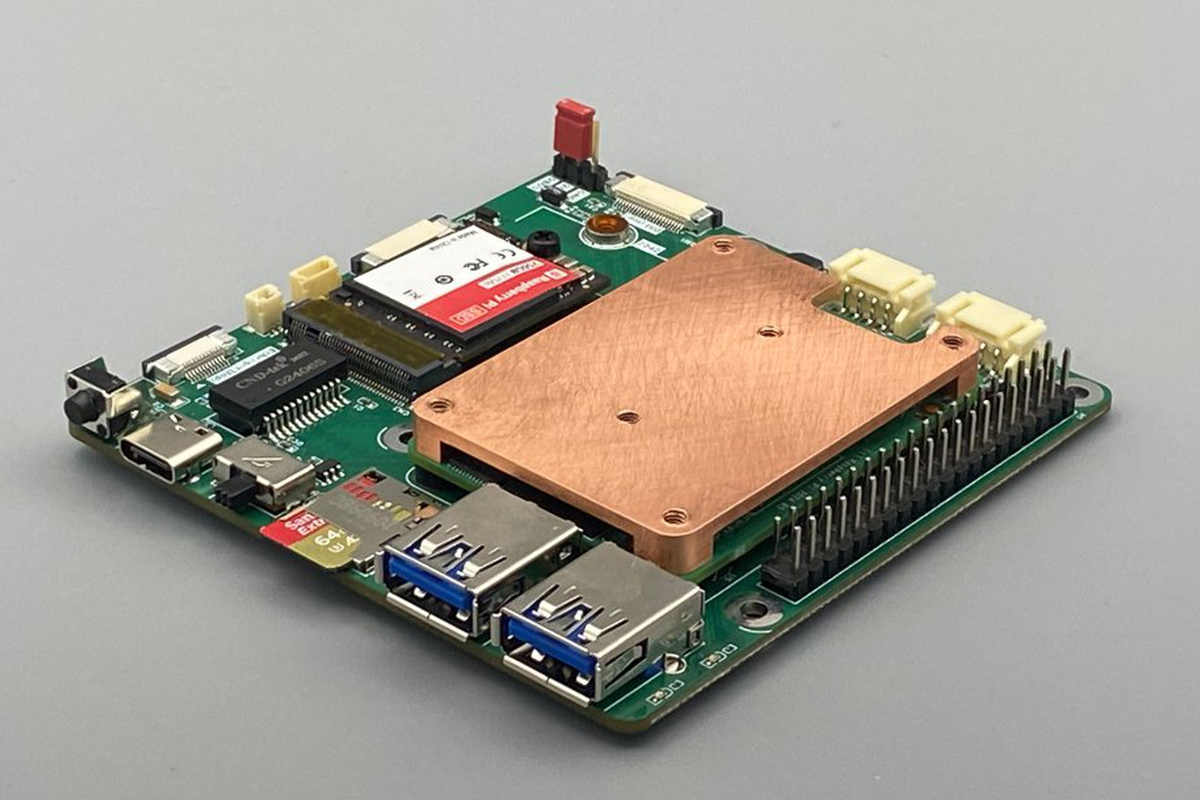

BentoIO CMX1 — это компактная низкопрофильная плата расширения для Raspberry Pi CM5, разработанная немецкой компанией Terioto. С размерами 85×85 мм и высотой всего 11 мм она предназначена для применений с ограниченным пространством, таких как встраиваемые системы, промышленные контроллеры и компактные edge-устройства.
После официального анонса модуля Raspberry Pi CM5 и его платы расширения появились платы, такие как Waveshare CM5-NANO-B и Orange Pi CM5 “Tablet” Base Board . Они, безусловно, компактны, но не настолько тонкие, как BentoIO CMX1. Несмотря на малую толщину, плата обладает широким набором интерфейсов: 40-контактный GPIO-разъём, совместимый с Raspberry Pi, два порта USB 3.0, два внутренних разъёма USB 2.0, коннектор MIPI DSI, опциональный HDMI для видеовыхода, опциональный гигабитный Ethernet, слот PCIe M.2 M-Key для расширения и разъём USB-C для питания. Дополнительные функции включают разъём для батарейки RTC, 4-контактный разъём для вентилятора, кнопку питания, переключатель режима прошивки и слот для microSD (для версии CM5 Lite без eMMC). Плата соответствует стандартным крепёжным размерам Raspberry Pi для удобной интеграции.
Характеристики BentoIO CMX1:
- Совместимость – Raspberry Pi Compute Module 5 (CM5)
- Хранилище – слот для microSD (для версии CM5 Lite)
- Дисплей
- 22-контактный разъём MIPI DSI
- Опциональный HDMI через дополнительную плату HDMI/LAN
- Сеть – гигабитный Ethernet через дополнительную плату HDMI/LAN
- USB
- 2× порта USB 3.0 Type-A
- 2× внутренних разъёма USB 2.0 (PH2.0)
- Расширение
- Слот M.2 M-Key PCIe (размеры 2230/2242)
- 40-контактный GPIO-разъём с поддержкой I2C, UART и др.
- Прочее
- Кнопка питания
- Переключатель режима прошивки
- 4-контактный разъём для вентилятора
- Разъём для батарейки RTC
- Джампер питания
- Опциональный сверхтонкий медный радиатор
- Стандартные крепёжные отверстия Raspberry Pi
- Питание – 5 В через USB-C

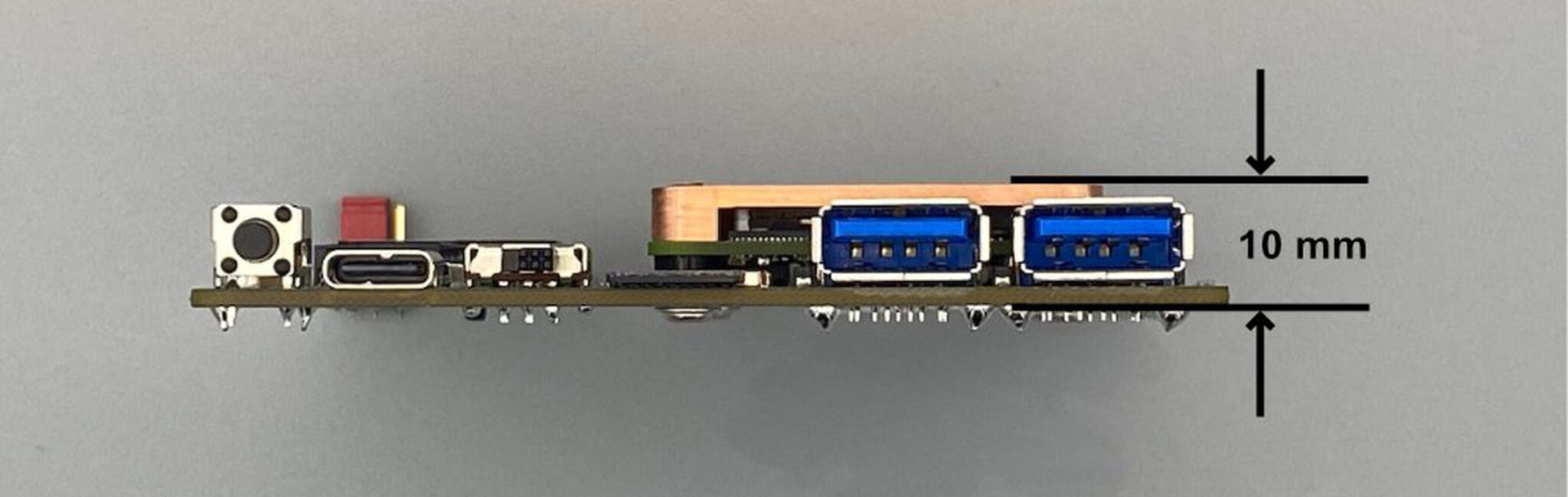

- Габариты – 85×85 мм, низкопрофильный дизайн (высота ~10–11 мм)
Анализируя характеристики, можно заметить отсутствие некоторых функций: нет отдельного интерфейса для камеры, отдельного слота M.2 для Wi-Fi (хотя можно использовать USB-адаптер), а также 3.5-мм аудиоразъёма. Дополнительные функции, такие как HDMI и Ethernet, требуют покупки дополнительной платы расширения LAN/HDMI .
Информация о программной поддержке не указана, но плата должна работать с 64-битной Raspberry Pi OS (Bookworm) на ядре Linux 6.x и другими совместимыми ОС. Периферия (M.2, USB, SD-карта) определяется автоматически, но для некоторых устройств могут потребоваться драйверы. Подробности, включая руководство пользователя, доступны в документации .
Плата BentoIO CMX1 доступна за $119.00 на Tindie . Также на сайте Terioto можно приобрести комплект с дополнительными аксессуарами, такими как плата расширения HDMI/LAN и низкопрофильный радиатор.
