HiHope_NearLink_DK_WS63E_V03 — это энергоэффективная отладочная плата NearLink, построенная на базе модуля HiHope HH-SPARK-WS63E, который оснащен SoC HiSilicon NearLink WS63E с поддержкой 2.4GHz Wi-Fi 6, BLE 5.2 и SparkLink (SLE) 1.0. Она предназначена для умного дома и AIoT-приложений, требующих низкого энергопотребления и высокой безопасности.
SoC NearLink WS63E включает 32-битный процессор с частотой 240 МГц, 606 КБ SRAM и 4 МБ флеш-памяти. Плата предоставляет различные интерфейсы, такие как SPI, QSPI, I2C, UART, ADC, PWM и GPIO, через разъемы. Функции безопасности включают аппаратное AES, RSA, ECC и RNG, соответствующий стандарту FIPS140-2. Целевые применения: умная бытовая техника, носимые устройства, медицинский мониторинг, промышленные испытания, управление энергопотреблением и умное сельское хозяйство.
Характеристики HiHope NearLink_DK_WS63E:
- SoC – HiSilicon NearLink WS63E
- 32-битный микропроцессор до 240 МГц
- 606 КБ SRAM, 300 КБ ROM
- 4 МБ встроенной Flash-памяти
- Беспроводные интерфейсы (2.4 ГГц)
- Wi-Fi
- IEEE 802.11b/g/n/ax (каналы 1–14), 20/40 МГц (n), 20 МГц (ax)
- Скорость передачи: до 150 Мбит/с (HT40), 114.7 Мбит/с (HE20)
- MAC: 802.11d/e/i/k/v/w; Функции: A-MPDU, A-MSDU, Block ACK, QoS, STBC, LDPC, самокалибровка RF, обнаружение радаров
- Безопасность: WPA/WPA2/WPA3-Personal, WPS 2.0
- Режимы: STA, AP (6 клиентов), Sniffer
- Интегрировано: PA, LNA, TX/RX переключатель, RF балансный трансформатор
- Bluetooth LE
- BLE 4.0–5.2; PHY: 125 Кбит/с, 500 Кбит/с, 1 Мбит/с, 2 Мбит/с
- BLE Mesh, BLE Gateway, multicast, Class 1
- Выходная мощность: до 20 дБм
- SparkLink Low Energy (SLE)
- Поддержка SLE 1.0
- Частоты: 1 МГц, 2 МГц, 4 МГц
- Максимальная скорость передачи: 12 Мбит/с
- Полярное кодирование канала
- Поддержка SLE Gateway
- Антенны
- Встроенная PCB-антенна
- Разъем u.FL для внешней антенны SLE (опционально)
- Разъем u.FL для внешней радарной антенны
- Wi-Fi
- USB – 1x порт USB Type-C для питания и программирования
- Расширение – 12-контактный и 16-контактный GPIO-разъемы с SPI, I2C, I2S, UART, GPIO, ADC и PWM
- Безопасность
- Аппаратная поддержка AES-128/256, SHA256, HMAC, RSA, ECC
- Аппаратное ускорение TLS/DTLS
- Генератор истинно случайных чисел
- Национальные криптоалгоритмы: SM2, SM3, SM4
- EFUSE для безопасной загрузки и аппаратного ID
- MPU для изоляции памяти
- Прочее
- Пользовательская кнопка и кнопка сброса
- Индикатор питания
- Индикатор состояния (трехцветный)
- Входное напряжение – 5В
- Габариты – 53 x 22.8 мм
- Диапазон температур – от -40°C до +85°C

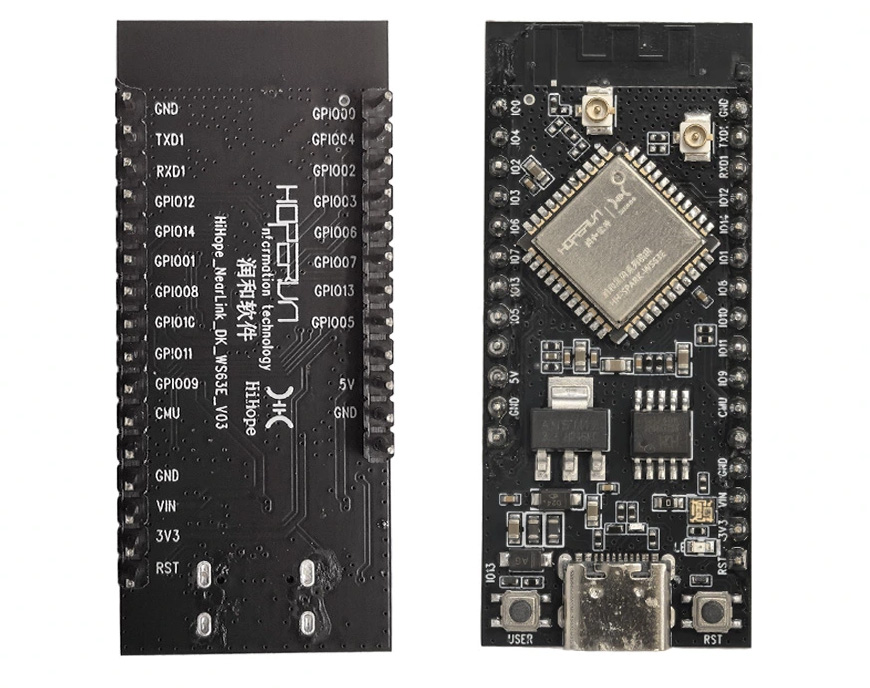

Впервые я узнал об этой отладочной плате на сайте Youyeetoo, где она указана как HH-D02 NearLink Dev Board. Однако на обратной стороне платы упоминается «HOPERUN HiHope_NearLink_DK_WS63E_V03». Это означает, что Youyeetoo называет её HH-D02, но плата официально разработана Hoperun под брендом HiHope, а её правильное обозначение модели — DK_WS63E_V03. Я также нашел страницу продукта на сайте HiHope , но на момент написания она пуста. Youyeetoo предоставляет некоторую документацию, доступную на Google Drive .
Эту энергоэффективную отладочную плату NearLink можно программировать с помощью компилятора Hispark Studio , который поддерживает ОС на базе OpenHarmony с эффективной, безопасной и реальной производительностью. Доступен специальный SDK для разработки приложений, а прошивку можно загружать через UART. Дополнительная информация о программной поддержке, процессе настройки и примерах кода доступна в блоге CSDN.
Впервые услышав о технологиях NearLink и SparkLink, давайте разберемся, чтобы упростить понимание. NearLink — это китайский беспроводной стандарт, разработанный для преодоления ограничений традиционных стандартов, таких как Bluetooth и Wi-Fi, в умных IoT-приложениях. Он сочетает низкое энергопотребление и малую задержку Bluetooth с высокой пропускной способностью и надежностью Wi-Fi.
SparkLink — это базовый стек протоколов NearLink, который делится на два типа: SparkLink Low Energy (SLE) для устройств с ультранизким энергопотреблением, таких как носимые устройства и сенсоры, и SparkLink Basic (SLB) для высокоскоростных и надежных приложений, таких как промышленный контроль и передача видео в реальном времени. Вместе это коммуникационная платформа с низкой задержкой, предназначенная для будущих умных домов, промышленных и AIoT-приложений.
Это не первая отладочная плата с поддержкой ОС OpenHarmony, так как мы уже писали о 32-битного RISC-V MCU HiSilicon Hi3861V100 на базе платы Big Brother с краевым разъемом, встроенными сенсорами, NFC и 0.96-дюймовым OLED-дисплеем для изучения и прототипирования в экосистеме OpenHarmony.
Плату HiHope_NearLink_DK_WS63E_V03 (или HH-D02 NearLink dev board, как её называет Youyeetoo) можно приобрести в магазине Youyeetoo за $7.10 . На AliExpress мы не смогли найти эту конкретную плату, но CDEBYTE E105-BS21-TB стоит около $8 с чипом BS21 Nearlink, поддерживающим стек протоколов SPE, также есть на Amazon , хотя в данный момент недоступна.
