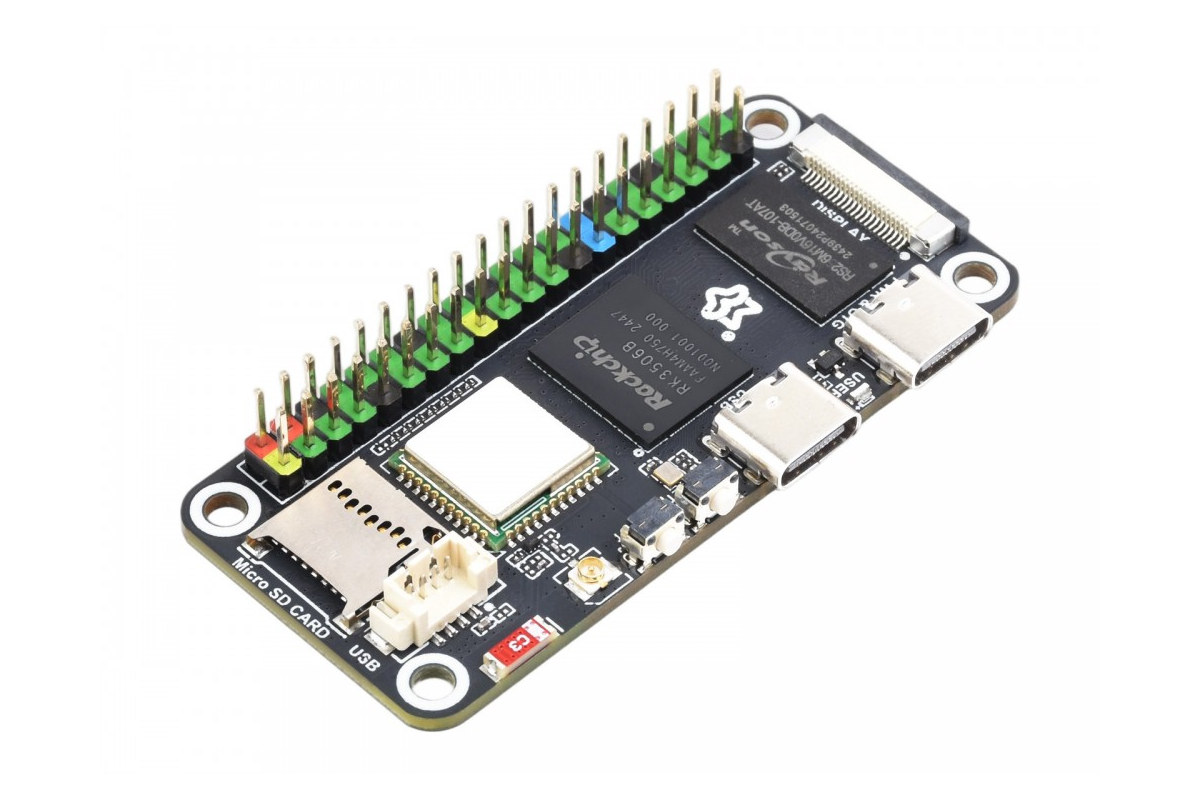

Luckfox Lyra Zero W — компактный одноплатный компьютер (SBC) на базе трехъядерного SoC Rockchip RK3506B с процессором Cortex-A7, в основном предназначенный для интеллектуальных беспроводных HMI с разъемом MIPI DSI и модулем WiFi 6 и Bluetooth 5.2.
Плата размером с Raspberry Pi Zero также оснащена 512 МБ оперативной памяти, 256 МБ SPI флеш-памяти, слотом для microSD карт, двумя портами USB-C, разъемом USB 2.0 и 40-контактным GPIO-разъемом для совместимости с (большинством/некоторыми) Raspberry Pi HATs.
Характеристики Luckfox Lyra Zero W:
- SoC – Rockchip RK3506B
- CPU
- Трехъядерный процессор Arm Cortex-A7 с тактовой частотой 1,2 ГГц
- Ядро Arm Cortex-M0
- Графический процессор – только 2D GPU
- Без VPU, без NPU
- CPU
- Память – 512 МБ DDRL3
- Накопитель
- 256 МБ SPI NAND флеш-памяти (W25N02KV)
- Слот для карт MicroSD
- Дисплей – 2-канальный разъем MIPI DSI с поддержкой разрешения до 1280 × 1280 @ 60 Гц
- Сеть – WiFi 6 на 2,4 ГГц и Bluetooth 5.2 LE через модуль SKI.WB800DCS (на основе AICSemi AIC8800DC ) с керамической антенной и разъемом для антенны IPEX
- USB
- Порт USB 2.0 Type-C с поддержкой OTG (также используется для питания)
- Порт USB 2.0 Type-C в режиме хоста
- Разъём USB 2.0 для хоста (также может использоваться для питания LCD)
- Расширение – 40-контактный разъём, совместимый с Raspberry Pi, с до 28 выводами GPIO, мультиплексированными для PWM, UART, I2C, SPI и I2S (до 98 функций)
- Прочее
- Кнопки BOOT и RESET
- Пользовательский светодиод (LED)
- Питание – 5 В через порт USB-C
- Габариты – 65 x 30 мм
Сообщается, что плата поддерживает Linux. Подробности можно найти в вики. Вместе с тем, мы писали о других платах на Rockchip RK3506, таких как Одноплатные компьютеры Luckfox Lyra / Lyra Plus , Banana Pi BPI-Forge1 или Монтажная плата Forlinx OK3506J-S , и обычно предоставляются образы Ubuntu с BSP на Linux 6.1, основанном на buildroot. Ядро Cortex-M0 работает под управлением ОС RT-Thread.
Существует несколько вариантов SoC RK3506, и на данный момент мы рассмотрели три из них: RK3506G2 со встроенной памятью DDR3L объемом 128 МБ, RK3506B с внешней памятью DDR3L, используемый в ОПК Lyra Zero W, и RK3506J с внешней памятью DDR3L и промышленным температурным диапазоном.
Плата Luckfox Lyra Zero W продаётся на AliExpress за $17.38 , на Amazon за $25.99 с доставкой в США, а также её можно найти за $16.99 в магазине Waveshare .
