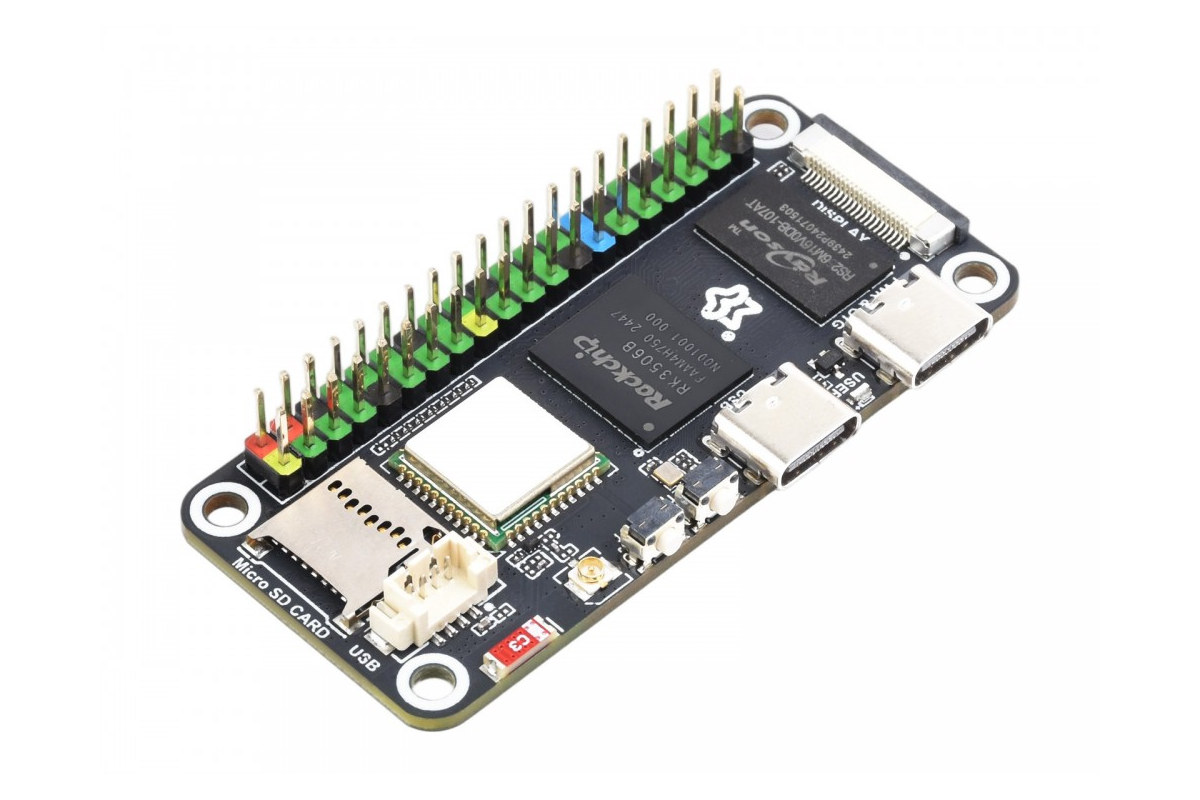

Luckfox Lyra Zero W — компактный одноплатный компьютер (SBC), работающий на базе трехъядерного процессора Rockchip RK3506B Cortex-A7 SoC и в первую очередь предназначенный для интеллектуальных беспроводных HMI с разъемом MIPI DSI и модулем WiFi 6 и Bluetooth 5.2.
Плата Raspberry Pi Zero также оснащена 512 МБ оперативной памяти и 256 МБ флэш-памяти SPI, слотом для карты microSD, двумя портами USB-C, разъемом USB 2.0 и 40-контактным разъемом GPIO для совместимости с (большинством/некоторыми) платами Raspberry Pi HAT.
Технические характеристики Luckfox Lyra Zero W:
- SoC – Rockchip RK3506B
- Процессор
- Трехъядерный процессор Arm Cortex-A7 с тактовой частотой 1,2 ГГц
- Ядро Arm Cortex-M0
- GPU – только 2D GPU
- Нет VPU, нет NPU
- Процессор
- Память – 512 МБ DDRL3
- Хранилище
- 256 МБ SPI NAND флэш-памяти (W25N02KV)
- Слот для карты MicroSD
- Дисплей – 2-канальный разъем MIPI DSI с разрешением до 1280 x 1280 при 60 Гц
- Сетевые возможности – 2,4 ГГц WiFi 6 и Bluetooth 5.2 LE через модуль SKI.WB800DCS (на базе AICSemi AIC8800DC) с керамической антенной и разъемом для антенны IPEX
- USB
- Порт USB 2.0 Type-C OTG (также используется для питания)
- Хост-порт USB 2.0 Type-C
- Разъем USB 2.0 host (который также можно использовать для питания ЖК-дисплея)
- Расширение – 40-контактный разъем, совместимый с Raspberry Pi, с 28x контактами GPIO, мультиплексированными для PWM, UART, I2C, SPI и I2S (до 98 функций)
- Разное
- Кнопки BOOT и RESET
- Пользовательский светодиод
- Питание – 5 В через порт USB-C
- Размеры – 65 х 30 мм.
Нам сказали, что плата поддерживает Linux, но не более того, поскольку Wiki (https://wiki.luckfox.com/Luckfox-Lyra-Zero-W) сейчас не работает… Сказав это, мы писали о других платах Rockchip RK3506, таких как Luckfox Lyra / Lyra Plus SBC, Banana Pi BPI-Forge1 или Forlinx OK3506J-S, а также о том, что обычно предоставляются образы Ubuntu с Linux 6.1 BSP на основе buildroot. Ядро Cortex-M0 работает под управлением ОС RT-Thread.
Существует несколько вариантов RK3506 SoC, и мы пока рассмотрели три из них. RK3506G2 с встроенной оперативной памятью DDR3L объемом 128 МБ, RK3506B с внешней памятью DDR3L, используемой в одноплатном компьютере Lyra Zero W, и RK3506J с внешней памятью DDR3L и промышленным температурным диапазоном.
Luckfox Lyra Zero W продается на AliExpress за 17,38 долларов, но вы также найдете его за 16,99 долларов в магазине Waveshare.
