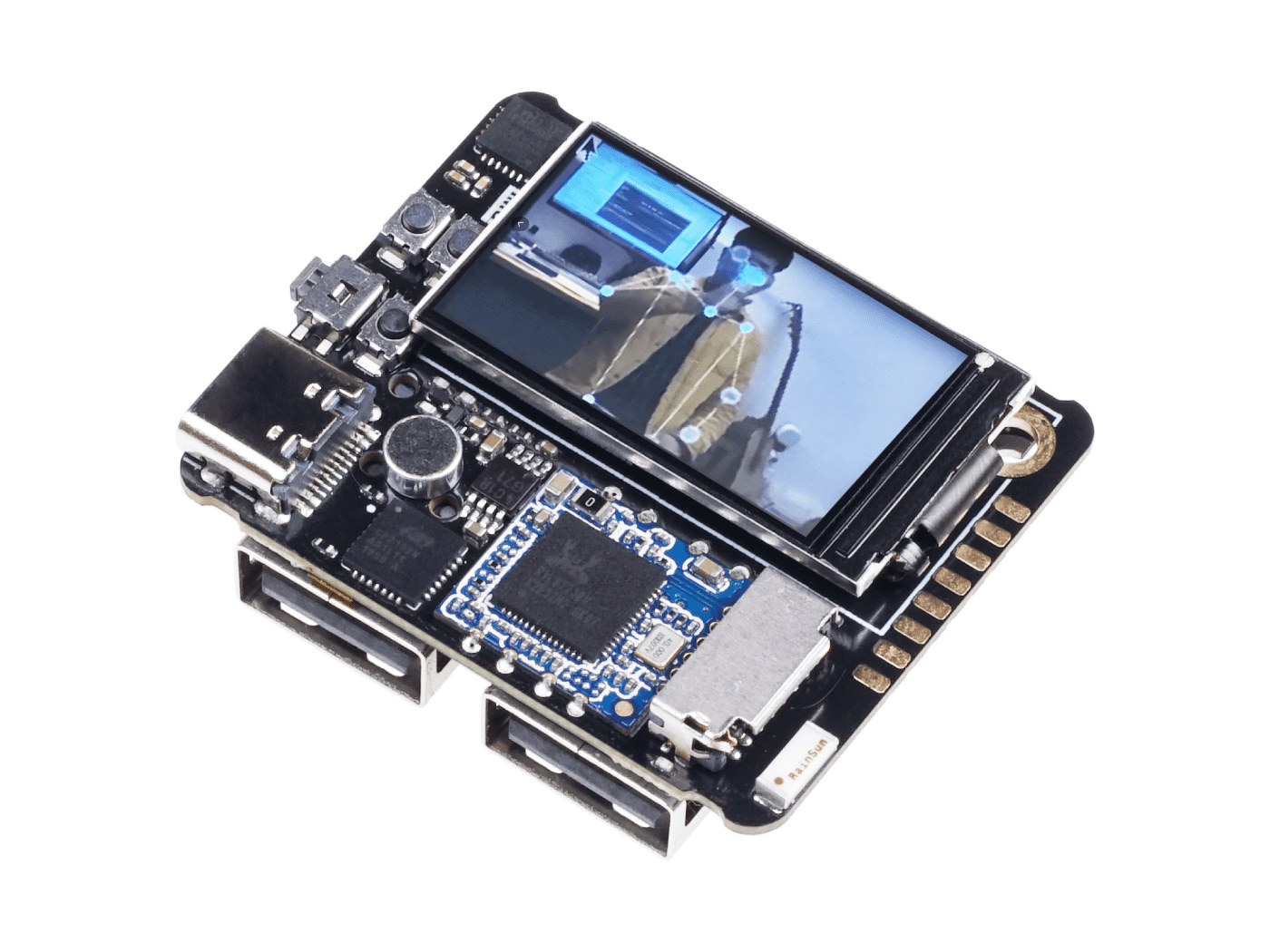

Разработанный китайским инженером и создателем контента Чжихуэем Пэном, «Quantum Tiny Linux Development Kit» представляет собой небольшой одноплатный компьютер размером меньше фотографии на удостоверение личности, работающий на базе Allwinner H3 SoC и оснащенный 512 МБ оперативной памяти и 16 ГБ флэш-памяти eMMC.
Это конструкция с процессорным модулем 31×22 мм с разъемом M.2 edge и несущей платой 40×35 мм со слотом для карты microSD, беспроводным модулем WiFi 4 и Bluetooth 4.0, TFT-дисплеем, двумя портами USB 2.0, 6-осевым датчиком движения и несколькими кнопками.
Технические характеристики Quantum Tiny:
- Quark-N SoM
- SoC – Allwinner H3
- Процессор – Четырехъядерный Cortex-A7 @ 1 ГГц
- Графический процессор – графический процессор Arm Mali400 MP2
- Системная память – 512 МБ LPDDR3 RAM
- Память – 16 ГБ флэш-памяти eMMC
- Разъем M.2 Edge с Ethernet, SPI, I2C, UART, GPIO, MIC, LINEOUT
- Размеры – 31 x 22 мм (6-слойная печатная плата)
- Диапазон температур – от 0 до 80°C
- SoC – Allwinner H3
- Плата расширения Atom-N
- Разъем M.2 для системы-на-модуле Quark-N
- Хранилище – слот для карты MicroSD
- Дисплей – TFT-дисплей
- Аудио – Микрофон
- Беспроводная связь – WiFi 4 и Bluetooth 4.0 через модуль RealTek RTL8723BU
- USB – 2x порта USB 2.0, 1x порт USB Type-C
- Датчик – датчик движения MPU6050 (гироскоп + акселерометр)
- Расширение – 8x контактных площадок с I2C, SPI, UART, ADC, GPIO, динамиком, 5 В, 3,3 В и GND
- Разное – 4x GPIO-KEY, кнопки Uboot, Recovery и Reset
- Питание – 5 В через порт USB-C
- Размеры – 40 х 35 мм.
Квантовый крошечный
Quantum Mini (2020) – у Quantum Tiny отсутствуют кнопки восстановления и сброса, а также используется другая конструкция антенны.
На днях мы узнали, что Quantum Mini был впервые представлен в 2020 году , и он снова появился, когда люди опубликовали видео без особых подробностей, даже не указав точный процессор… Quantum Tiny выглядит как улучшенная версия с другим типом антенны для лучшей производительности беспроводной связи, оптимизированной компоновкой печатной платы с перемещением паяных соединений вентилятора наверх и без кнопок Uboot и Recovery.
Когда мы впервые написали о Mini в 2020 году, для него не было документации или образа ОС, и с тех пор документация улучшилась. Плата работает на модифицированном образе Linux (на основе Debian с менеджером пакетов apt), созданном для одноплатного компьютера Nano Pi M1 от FriendlyELEC , который не обновлялся с 2021 года… Его можно использовать как микрокомпьютер, персональный веб-сервер, голосовой помощник, концентратор умного дома, а также для приложений обработки изображений и робототехники. На образе также установлен xRDP, поэтому вы также можете получить удаленный доступ к рабочему столу, даже если на нем нет порта HDMI.
Allwinner H3 был впервые представлен в 2014 году для ТВ-боксов, а затем в последующие годы использовался во многих недорогих одноплатных компьютерах, поэтому поддержка Linux mainline должна быть довольно хорошей благодаря работе сообщества sunxi-linux. Видео 4-летней давности, представленное ниже показывает оригинальный прототип и несколько демонстраций.
Плата Quantum Mini/Tiny существует уже много лет, но мы не думаем, что она получила особую популярность. Главная причина тому в том, что на рынке было много недорогих SBC Allwinner H3, а ее набор функций делает ее цену в 58$ непривлекательной (по сравнению с 49,90$ в 2020 году).
