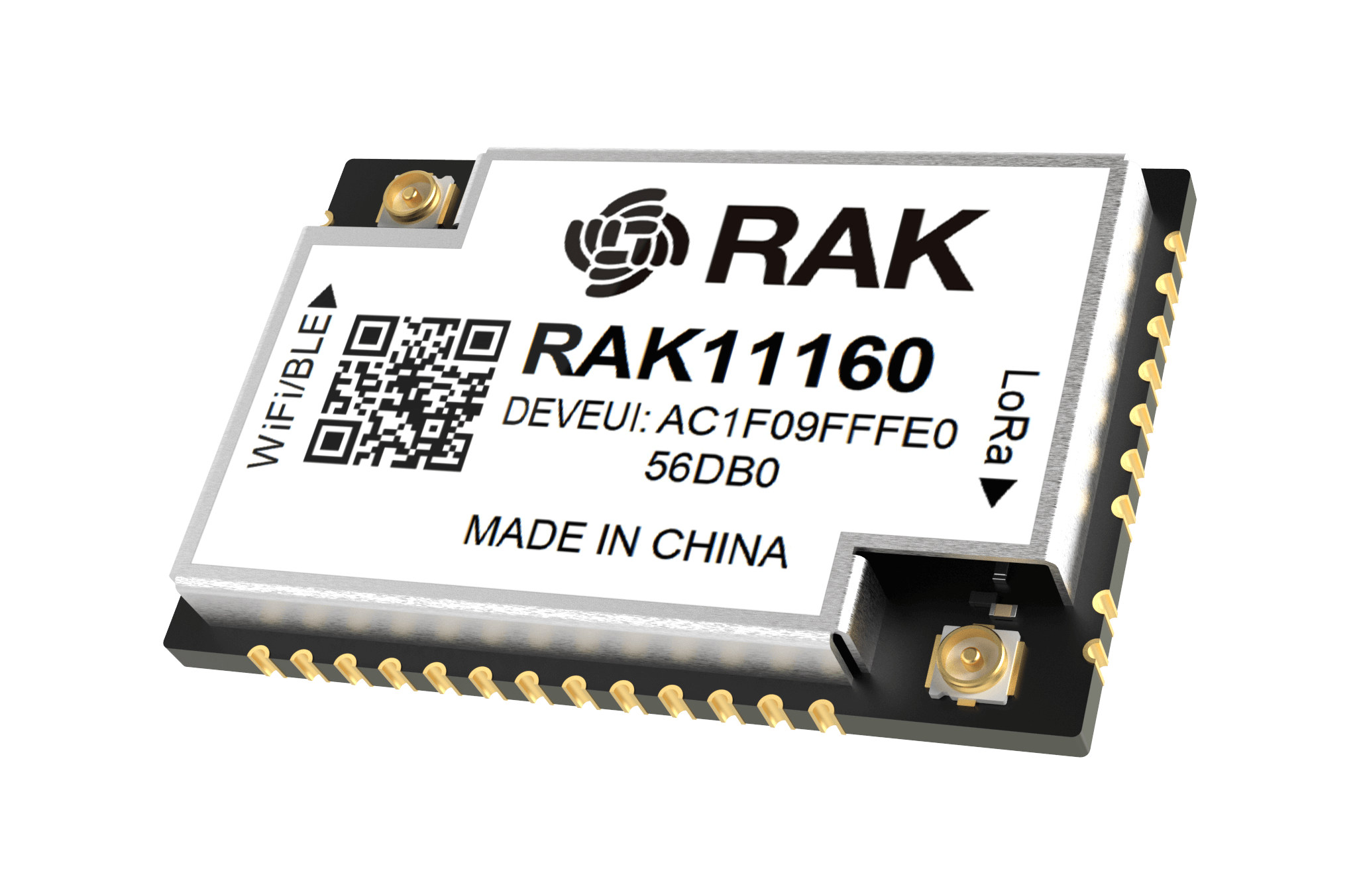

RAKwireless RAK11160 — это новый недорогой, маломощный модуль LoRaWAN, WiFi 4 и Bluetooth LE на базе беспроводного микроконтроллера ESP32-C2 (ESP8684) и STM32WLE5 LoRa SoC для приложений IoT LPWAN.
Компания заметила, что многие люди объединяют свой модуль RAK3172 WisDuo LoRaWAN на базе STMicro STM32WL с модулем ESP32, чтобы добавить WiFi и/или Bluetooth-подключение к своим проектам помимо LoRaWAN. Поэтому RAKwireless решила предложить модуль, объединяющий как STM32WL, так и ESP32-C2, чтобы предложить своим клиентам дешевое и гораздо более компактное решение. Так родился RAK1160.
Технические характеристики RAwireless RAK11160:
- LPWAN SoC/SiP – STMicro STM32WLE5
- Ядро – микроконтроллер Arm Cortex-M4 @ 48 МГц
- Память – 64 КБ ОЗУ
- Хранилище – 256 КБ флэш-памяти с ECC
- Беспроводная связь – радиосвязь субгигагерцового диапазона на базе Semtech SX126x
- Соответствует спецификации LoRaWAN 1.0.4
- Поддерживаемые диапазоны – EU433, CN470, IN865, EU868, AU915, US915, KR920, RU864 и AS923
- Активация LoRaWAN по OTAA/ABP
- Связь LoRa «точка-точка» (P2P)
- Выходная мощность передатчика – до +22 дБм
- Чувствительность приемника – -134 дБм для LoRa (BW = 125 кГц, SF = 12)
- Радиус действия – до 10 км с оптимизированной антенной
- TCXO Crystal
- WiFi и Bluetooth SoC/SiP – ESP32-C2 (ESP8684H2)
- CPU – 32-битный процессор RISC-V до 120 МГц; 305,42 CoreMark; 2,55 CoreMark/МГц
- Память – 272 КБ SRAM (16 КБ для кэша)
- Хранилище – 576 КБ ПЗУ, 2 МБ флэш-памяти (SiP)
- Беспроводной порт
- 802.11 b/g/n-совместимый WiFi 4 1T1R
- Скорость соединения до 72,2 Мбит/с
- Поддержка полосы пропускания 20 МГц
- Режим станции, режим SoftAP, режим станции + SoftAP
- Wi-Fi Мультимедиа (WMM)
- Разнесение антенн
- Bluetooth 5.3 LE
- Мощность до 20 дБм
- Поддерживаются скорости передачи данных 125 Кбит/с, 500 Кбит/с, 1 Мбит/с и 2 Мбит/с
- 802.11 b/g/n-совместимый WiFi 4 1T1R
- Хост -интерфейс– UART с набором AT-команд через интерфейс UART
- Другие входы/выходы – SPI, I2C, ADC, GPIO
- Антенна – 2х разъема IPEX для антенн LoRa и WiFi/Bluetooth
- Напряжение питания – 1,8 В ~ 3,6 В
- Потребляемая мощность – 2,8 мкА в спящем режиме, когда ESP8284 выключен
- Размеры – 23 x 15 мм.
- Диапазон температур – от -40°C до 85°C
Схема распиновки
Разработчики могут разрабатывать пользовательские прошивки с помощью RUI3 для STM32WL + ESP-IDF или Arduino IDE для ESP32-C2. Для настройки параметров LoRa STM32WLE5 и параметров Wi-Fi и BLE ESP8684 предусмотрены два набора AT-команд, оба через общий интерфейс UART.
На веб-сайте документации есть больше информации об оборудовании, такой как распиновка, энергопотребление, чувствительность Rx и многое другое, а также инструкции по началу работы и руководство по AT-командам. Фотография ниже была сделана на Embedded World 2025, на ней показан ранний прототип модуля RAK11160 и будущий модуль RAK3112 на базе ESP32-S3 + SX126x, а также большая плата с модулем RAK3172 + ESP32.
Модуль RAK11160 можно приобрести за 6,50$ в магазине RAKwireless, и вскоре он должен появиться на AliExpress вместе с существующим модулем RAK3172 LoRa, который продается по цене 5,99$ и выше. Это означает, что пользователи платят около 50 центов дополнительно, чтобы получить чип ESP32-C2 WiFi и Bluetooth LE, интегрированный в модуль.
Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
