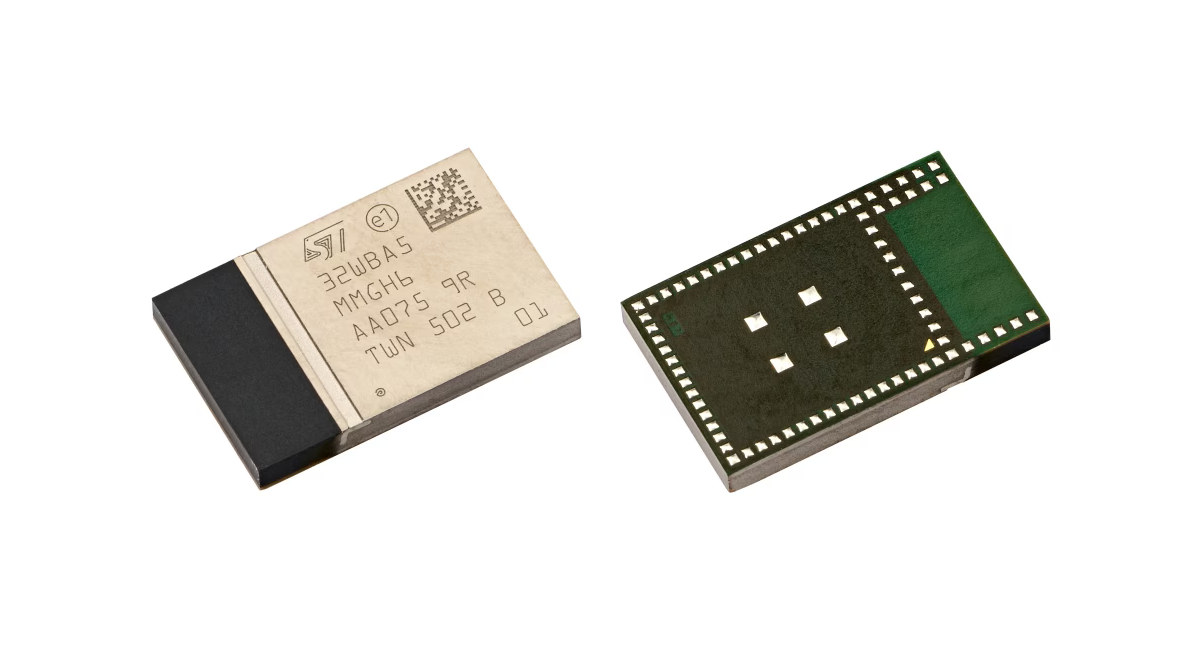

STM32WBA5MMG от STMicro — это миниатюрный (12,5 x 8 мм) сверхмаломощный беспроводной модуль 2,4 ГГц на базе беспроводного микроконтроллера STM32WBA55UG с поддержкой Bluetooth 6.0 LE, Zigbee 3.0 и OpenThread.
Компания также добавляет, что проектирование платы для модуля не требует каких-либо знаний в области радиочастотного анализа, она предоставляет полностью интегрированную спецификацию с кристаллами с частотой 32 МГц и 32 кГц и встроенной антенной или дополнительными конфигурациями внешних антенн, а ее совместимость с двухслойными печатными платами помогает снизить затраты.
Технические характеристики STM32WBA5MMG:
- Беспроводной микроконтроллер – STMicro STM32WBA55UG
- Ядро – 32-битный процессор Arm Cortex-M33 с TrustZone®, MPU, DSP и FPU
- Память – 128 КБ SRAM, в том числе 64 КБ с проверкой четности
- Хранилище
- 1 МБ флэш-памяти с ECC, включая 256 КБ с 100 кциклами
- 512-байтовый (32 строки) одноразовый пароль
- ART Accelerator – кэш инструкций объемом 8 КБ, позволяющий выполнять инструкции с нулевым состоянием ожидания из флэш-памяти (частота до 100 МГц, 150 DMIPS)
- Беспроводной порт
- Bluetooth LE 6.0
- Скорость передачи данных до 2 Мбит/с
- Поддержка LE-аудио
- Поддержка определения направления
- Управление питанием LE, Изохронные каналы, Расширенная реклама, Периодическая реклама, Безопасные соединения LE
- Радио 802.15.4 для Thread, Matter для маршрутизатора Border и Zigbee 3.0
- Мощность передачи – до +10 дБм с шагом 1 дБ
- Чувствительность приемника – -96 дБм (Bluetooth LE при 1 Мбит/с), -97,5 дБм (IEEE 802.15.4 при 250 Кбит/с)
- Bluetooth LE 6.0
- Антенна – встроенная антенна с IPD (встроенное пассивное устройство); дополнительная конфигурация внешней антенны
- Периферийные устройства – до 33 входов/выходов (большинство из них устойчивы к напряжению 5 В) с возможностью прерываний, 2x SPI, 2x I2C, UART, АЦП и т. д. (как у микроконтроллера STM32WBA55)
- Безопасность и криптография
- Безопасная установка прошивки (SFI)
- Ускорители передовых стандартов шифрования (AES)
- Ускоритель открытого ключа (PKA)
- Защита от дифференциального анализа мощности (DPA)
- Аппаратный ускоритель HASH
- Генератор случайных чисел (ГСЧ)
- 96-битный UID
- Блок расчета CRC
- Считывание флэш-памяти и защита от скрытия (RDP и HDP)
- Обнаружение несанкционированного доступа
- Уникальный корневой аппаратный ключ (RHUK)
- Отладка последовательного интерфейса (SWD) и JTAG
- Разное – кварцы 32 МГц и 32 кГц
- Напряжение питания – от 1,71 до 3,6 В
- Низкая мощность
- SMPS и режимы сверхнизкого энергопотребления для увеличения срока службы батареи
- Потребление (идентично STAM32WBA55)
- < 140 нА в режиме ожидания
- 0,9 мкА в ULP-режиме с полной оперативной памятью
- До 1,35 мкА с RTC и 64 КБ ОЗУ.
- 30 мкА/МГц при работе на частоте 100 МГц
- 5,2 мА BLE радиопередатчика ток
- Корпус – SiP-LGA76 (12,5 x 8 мм)
- Диапазон температур – от -40°C до 85°C
- Сертификаты
- Имеются – CE, FCC, ISED, MIC, RoHS, REACH
- Планируется – KC, NCC, SRRC, ANATEL
- Соответствуют требованиям ECOPACK2
Блок-схема
Модуль поддерживается пакетом микроконтроллера STM32CubeWBA с полностью бесплатным стеком протоколов, программными библиотеками и примерами, которые можно использовать с STM32CubeIDE или сторонними IDE, такими как IAR Embedded Workbench или MDK-ARM.
Самый простой способ начать работу — использовать плату расширения подключения B-WBA5M-WPAN со следующими характеристиками:
- Беспроводной модуль – STM32WBA5MMG, как описано выше
- Хранилище – последовательная шина I2C EEPROM емкостью 256 Кбит
- MEMS-датчики
- Высокоточный датчик температуры
- 3D-акселерометр и 3D-гироскоп
- Интерфейс хоста – разъем M.2 E-Key с интерфейсами UART, SPI, I2C и SAI, а также сигналами питания
- Отладка – отладочный коннектор STDC14 (CN3) для внешнего отладчика STLINK-V3SET
- Разное
- Пользовательский светодиод
- Кнопки пользователя и сброса
- Питание — USB Type-C или через разъем M.2 EKey
Плата расширения подключения B-WBA5M-WPAN
STM32WBA5MMG предназначен для домашней автоматизации, оздоровления, здравоохранения, персональных трекеров, игр и игрушек, маяков и аксессуаров, а также промышленных приложений, таких как серия STM32WBA5x, но конструкция должна быть проще, поскольку модуль уже сертифицирован и совместим с двухслойными печатными платами.
Модуль STM32WBA5MMG продается по цене 5,4$ за единицу для заказов на 10 тыс., а плата расширения подключения B-WBA5M-WPAN предлагается по цене 37,51$ за единицу. Более подробную информацию можно найти на страницах продуктов для беспроводного модуля и платы расширения .
