Промышленный одноплатный компьютер Allwinner T113-i размером с кредитную карту работает в диапазоне температур от -40 до 85 °C.

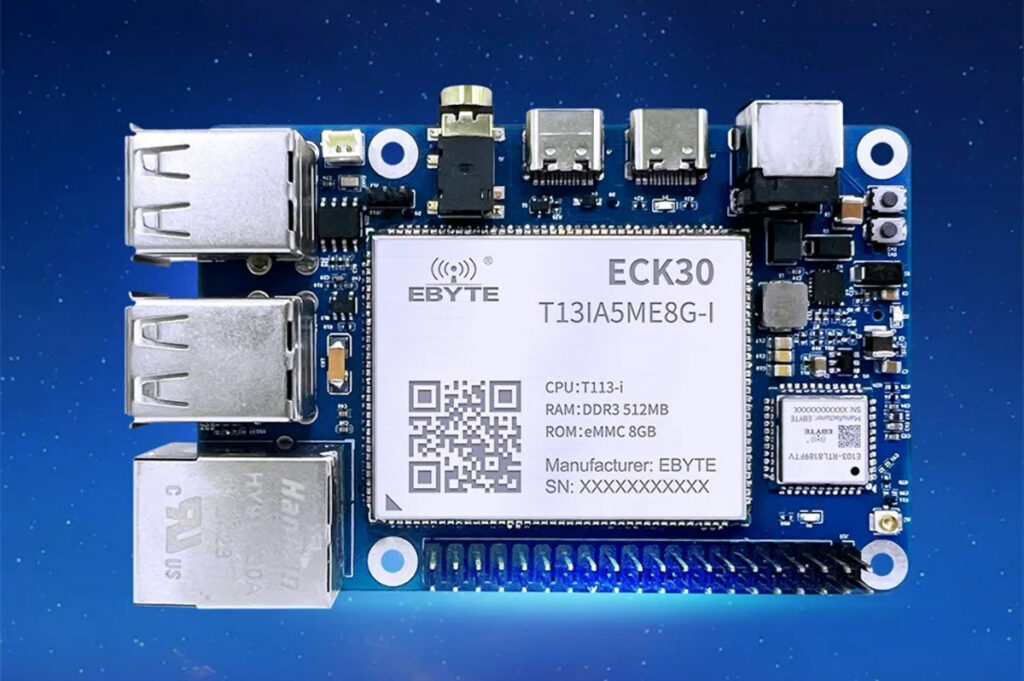

Ebyte ECB30-P4T13IA5ME8G-I — это одноплатный компьютер промышленного класса размером с кредитную карту, работающий на базе Allwinner T113-i Cortex-A7 SoC с 512 МБ оперативной памяти DDR3 и 8 ГБ флэш-памяти. Все это является частью одноплатной системы ECK30-T13IA5ME8G-I компании.

Одноплатный компьютер также оснащен слотом для карты microSD, портом Gigabit Ethernet, четырьмя портами USB 2.0, 3,5-мм аудио-разъемом, модулем WiFi 4 и обычным 40-контактным разъемом GPIO, который более или менее совместим с тем, что есть на одноплатных компьютерах Raspberry Pi. Отличие заключается в отсутствии выхода HDMI, а вместо него на плате установлен разъем MIPI DSI.

Технические характеристики Ebyte ECB30-P4T13IA5ME8G-I:

  • Система-на-модуле – Ebyte ECK30-T13IA1GE8G-I
    • SoC – Allwinner T113-i
      • CPU
        • Двухъядерный Arm Cortex-A7 с тактовой частотой до 1,2 ГГц
        • 64-битное ядро ​​реального времени XuanTie C906 RISC-V
      • DSP – HiFi4
      • VPU
        • Видеодекодер – H.265 до 4K при 30 кадрах в секунду, H.264 до 4K при 24 кадрах в секунду, MPEG-1/2/4, JPEG, Xvid, Sorenson Spark до 1080p60
        • Видеокодер – JPEG/MJPEG до 1080p60
      • Корпус – LFBGA 337 шариков, 13 x 13 мм
    • Системная память – 512 МБ DDR3 (по умолчанию), 256 МБ или 1 ГБ DDR3 в качестве опции
    • Хранилище
      • 8 ГБ флэш-памяти eMMC
      • Опционально 256 МБ SPI NAND флэш-памяти
    • Размеры – 45 x 35 мм (8-слойная печатная плата)
  • Интерфейсы отображения
    • 26-контактный разъем MIPI DSI FPC для ЖК-дисплеев и сенсорных экранов с разрешением до 1920×1080 при частоте 60 Гц
    • 3-контактный разъем TV для входа CVBS и выхода CVBS
  • Аудио – 3,5-мм аудиоразъем (наушники+микрофон)
  • Подключение к сети
    • порт Gigabit Ethernet- RJ45
    • Модуль WiFi 4 2,4 ГГц с разъемом антенны IPEX
  • USB
    • 4x хост-порта USB 2.0
    • Порт USB 2.0 Type-C OTG
  • Расширение – 40-контактный разъем GPIO, совместимый с Raspberry Pi, с I2C, UART, SPI, PWM, CAN Bus, входом/выходом PCM, 5 В, 3,3 В, GND
  • Отладка – отладочный разъем USB-C
  • Разное
    • Кнопки FEL и Reset
    • Светодиоды питания, пульса и отладки
    • Разъем батареи RTC
  • Электропитание – 12 В постоянного тока через разъем питания
  • Размеры – 85 x 56 мм.
  • Диапазон температур – от -40°C до +85°C

Ebyte предоставляет Linux SDK с buildroot 2019.02 или 2022.05, u-boot 2018, Linux 5.4, OpenWrt и всеми необходимыми драйверами. Неудивительно, что это тот же SDK, который предлагается с промышленным шлюзом MY-EVC700S-V2 от MYiR Tech на базе Allwinner T113-i SoC. Linux SDK, инструменты и сопутствующая документация доступны на Google Drive.

Ожидается, что плата будет использоваться в ряде приложений для умных городов, умных домов, промышленного управления и умного сельского хозяйства. Allwinner T113-i SBC продается на AliExpress за57.99$, а модуль можно приобрести на сайте компании за 32.80$. Дополнительную информацию можно найти на странице продукта (которая может загружаться медленно).

Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
