Комплект разработчика SQUiXL с питанием от батареи объединяет 4-дюймовый сенсорный дисплей с ESP32-S3 WiFi и Bluetooth SoC

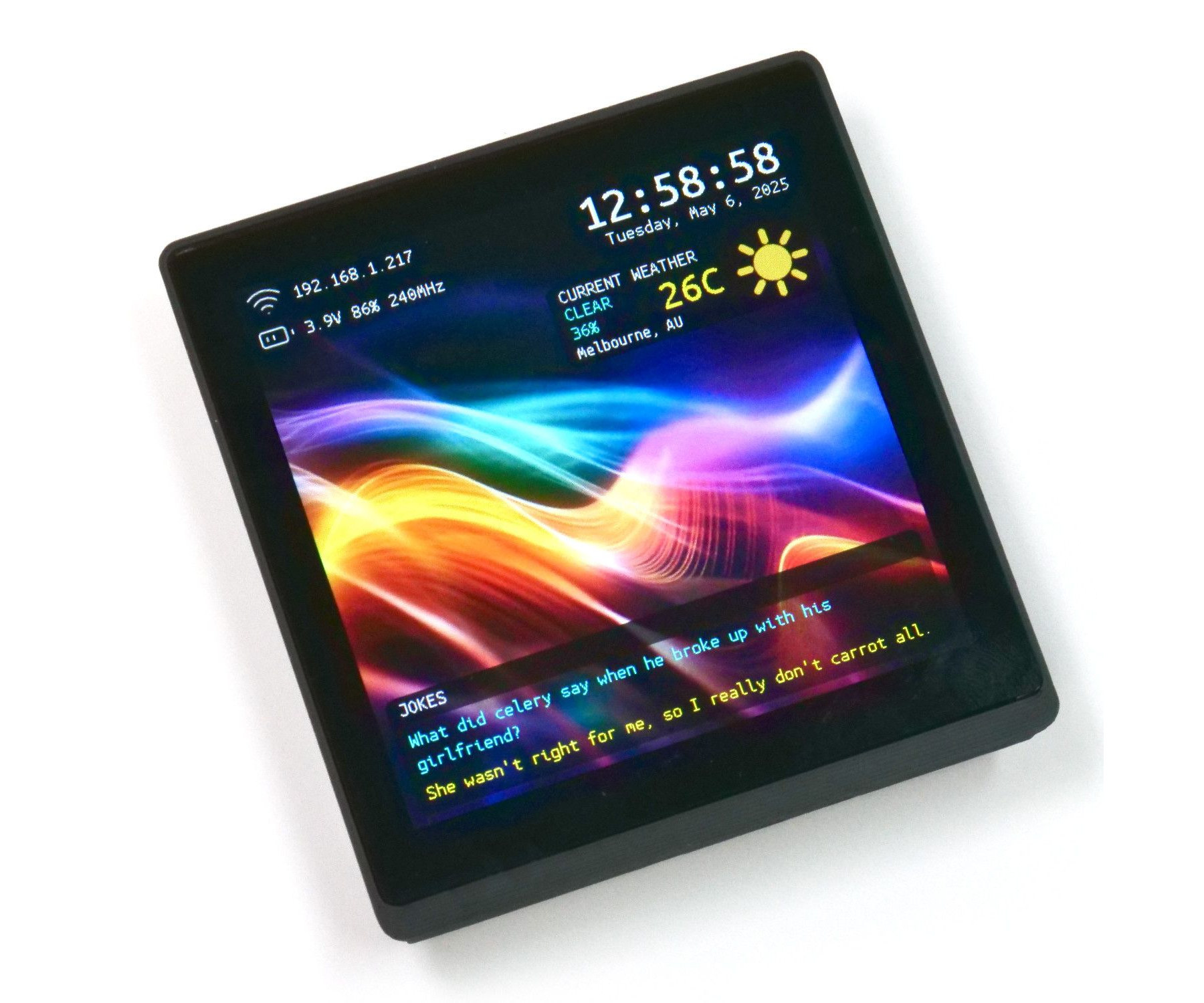

SQUiXL от Unexpected Maker — это работающий от батареи контроллер ESP32-S3 WiFi и Bluetooth IoT, а также платформа разработки с 4-дюймовым сенсорным дисплеем с разрешением 480×480.

Разработанный для производителей, инженеров, разработчиков встроенных систем и энтузиастов домашней автоматизации, SQUiXL интегрируется с 8 МБ PSRAM и 16 МБ SPI флэш-памяти для множества ресурсов для прошивки. Другие функции включают карту microSD, усилитель с разъемом динамика, тактильный драйвер и двигатель, RTC и разъем STEMMA/Qt для расширения.

Технические характеристики SQUiXL:

  • WiSoC – Espressif Systems ESP32-S3
    • Процессор – двухъядерный Tensilica LX7 @ до 240 МГц с векторными инструкциями для ускорения ИИ
    • Память – 512 КБ ОЗУ
    • Беспроводная связь – 2,4 ГГц WiFi 4 и Bluetooth 5.0 LE + Mesh
  • Память – 8 МБ восьмеричной PSRAM
  • Хранилище
    • 16 МБ флэш-памяти QSPI
    • Слот для карты MicroSD (мультиплексный с усилением звука)
  • Дисплей – 4-дюймовый 480×480 RGB-дисплей с емкостным сенсорным экраном (GT911)
  • Аудио
    • Усилитель звука I2S MAX98357A (мультиплексированный со слотом для карты microSD)
    • Разъем динамика 8 Ом, 2 Вт
  • Расширение
    • STEMMA/QT для дополнительного расширения I2C
    • Расширитель ввода-вывода (LCA9555)
    • IO-мультиплексор (TMUX1574RSVR)
  • Разное
    • Кнопки питания, IO0/Boot и сброса
    • Драйвер и мотор тактильного отклика DRV2605L
    • RV-3028-C7 I2C маломощные RTC
    • Магнитный разъем + USB-адаптер
    • Защита от электростатического разряда на USB и кнопках
    • Внутренняя антенна с высоким коэффициентом усиления
  • Управление питанием
    • Аккумулятор 1S емкостью 1500 мАч
    • Зарядка литий-полимерного аккумулятора
    • Индикатор уровня заряда батареи MAX1704X I2C
    • Схема обнаружения присутствия 5 В
  • Размеры – будут объявлены позже

Unexpepted Maker также разработала дополнительную док-станцию ​​для SQUiXL. Она использует магнитный USB-разъем на комплекте для разработки, который можно легко вставлять и вынимать без необходимости подключать или отключать кабели. Док-станция состоит из двух частей с двумя небольшими винтами M2.5, которые пользователи должны собрать. Она была разработана таким образом, чтобы занимать меньше места и снизить расходы на доставку.

SQUiXL с док-станцией (слева) и сама док-станция (справа)

Комплект для разработки SQUiXL поставляется с прошивкой Arduino, разработанной с помощью PlatformIO, но вскоре будет поддерживаться и Arduino IDE. Поставляемая прошивка основана на библиотеке SQUiXL и разработана для демонстрации возможностей ESP32-S3 devkit и предлагает менеджер WiFi для начальной настройки, часы, локальное отображение погоды с использованием ключа Open Weather API, случайное отображение шутки и многое другое. Исходный код поставляемой прошивки вы найдете в репозитории SQUiXL-DevOS GitHub, а также есть отдельный репозиторий с некоторыми примерами Arduino и LVGL, а также прошивкой MicroPython. Поддержка CircuitPython также находится в разработке.

Несколько скриншотов настроек в заводской прошивке

Решения ESP32-S3 с 4-дюймовым дисплеем довольно популярны, поскольку мы уже видели такие продукты с 4-дюймовым дисплеем MaTouch_ESP32-S3 Demo Kit , индикатором SenseCAP Seeed Studio с LoRaWAN и LILYGO T-Panel, в который добавлен ESP32-H2 для подключения Zigbee, Thread и Matter. Главной отличительной особенностью комплекта разработчика SQUiXL является его портативность, поскольку он работает от батареи.

SQUiXL продается в магазине Unexpected Maker’s за 99$ плюс доставка, а док добавляет 29$, если он вам нужен. Они не производят их в большом количестве, и 20 штук (вторая партия) были добавлены сегодня утром, а на момент написания этой статьи осталось 16 единиц.

Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
